Всепогодный шкаф TP-БКС для моделей ТОР и PRIME

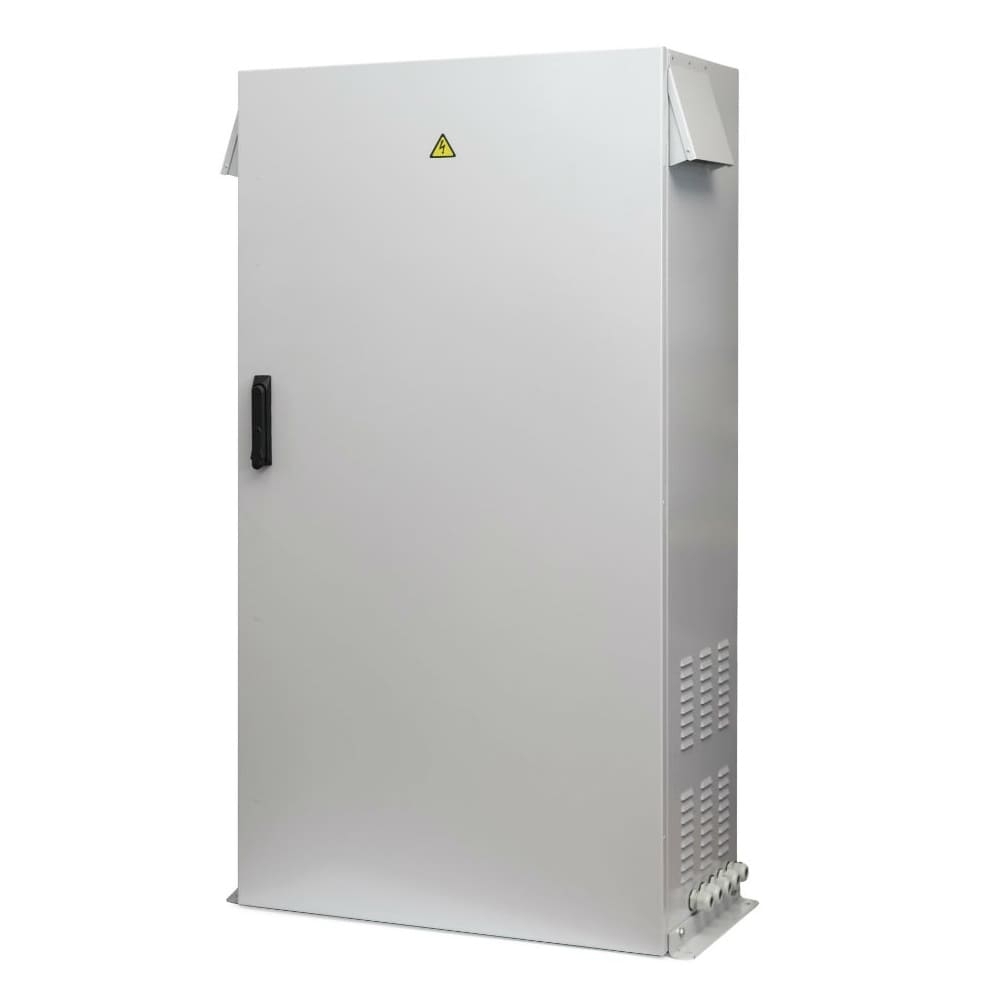

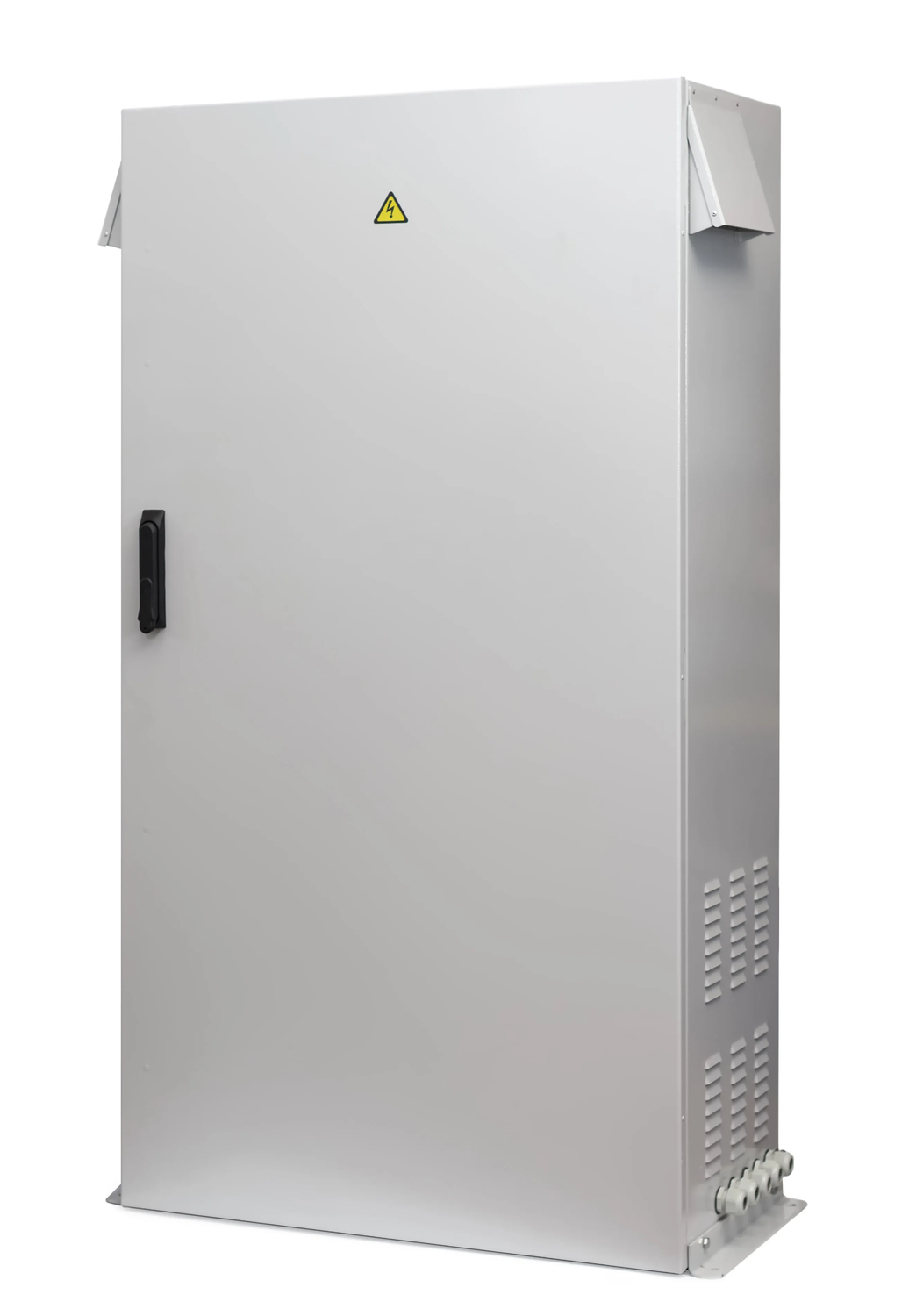

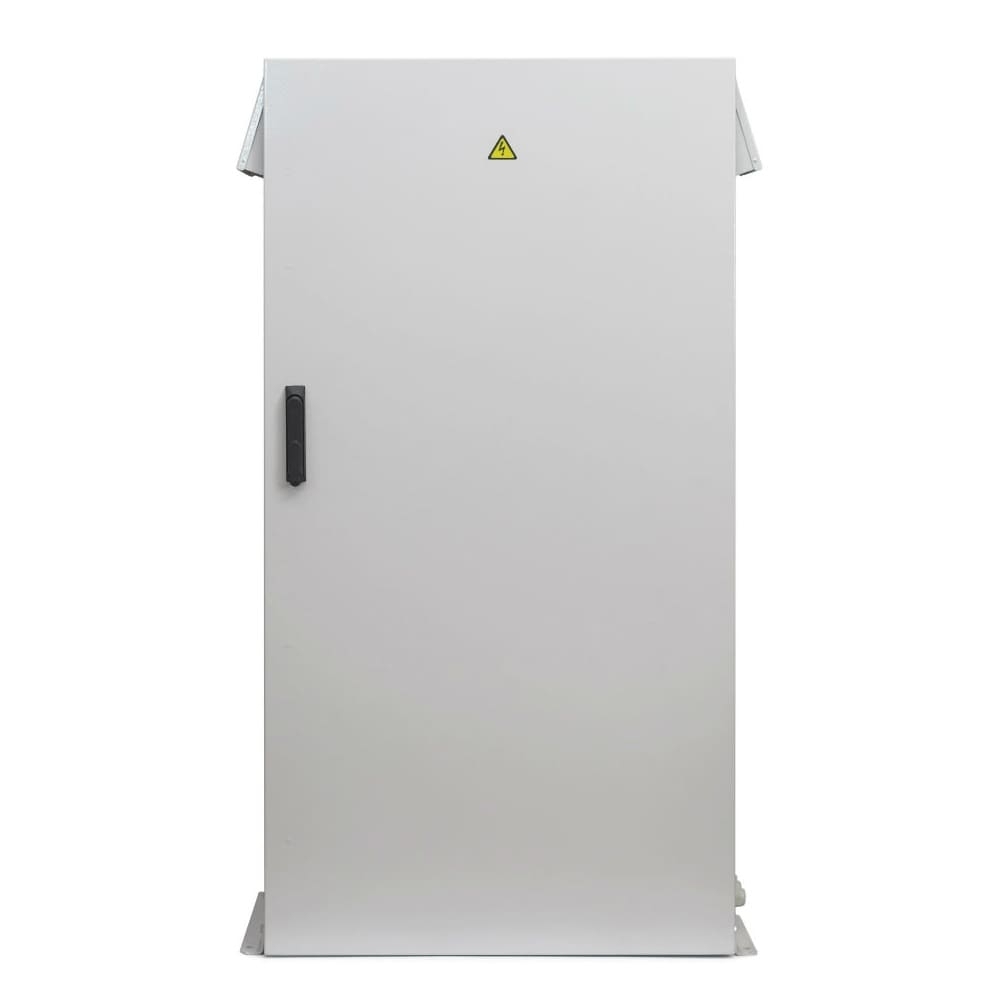

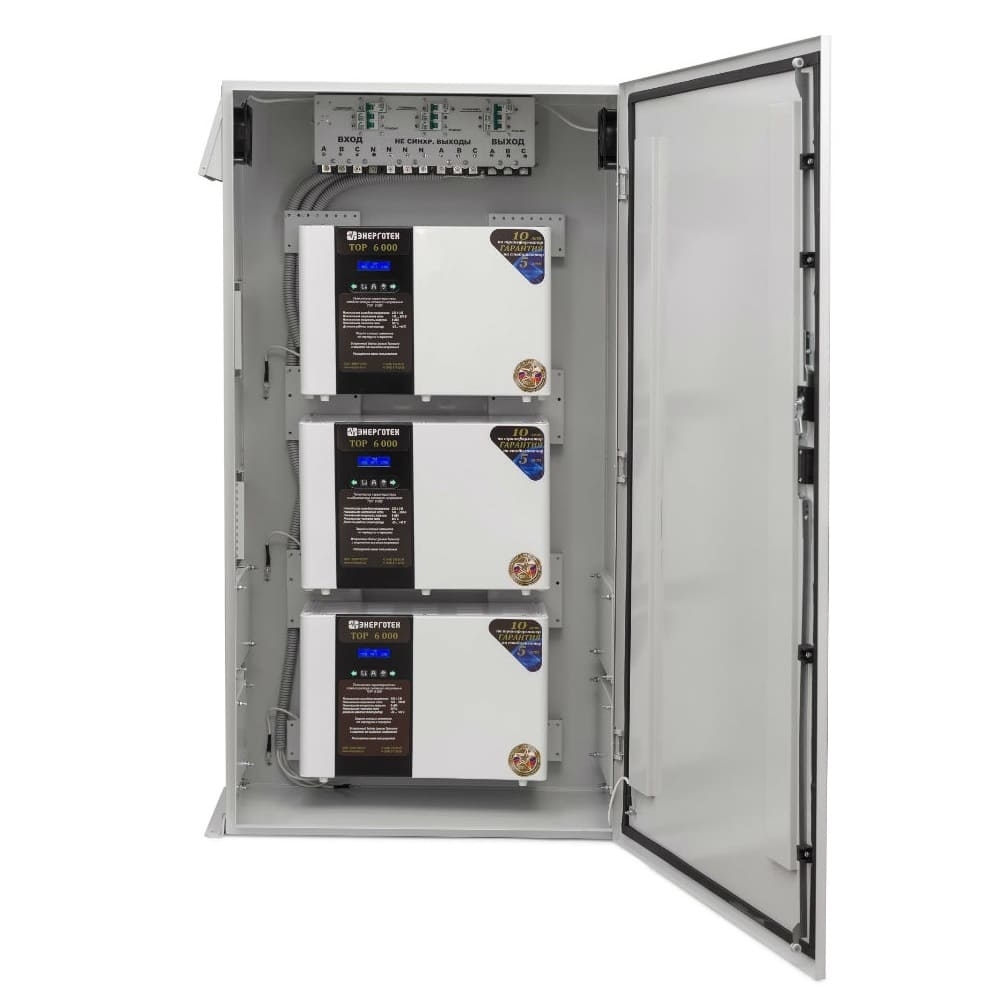

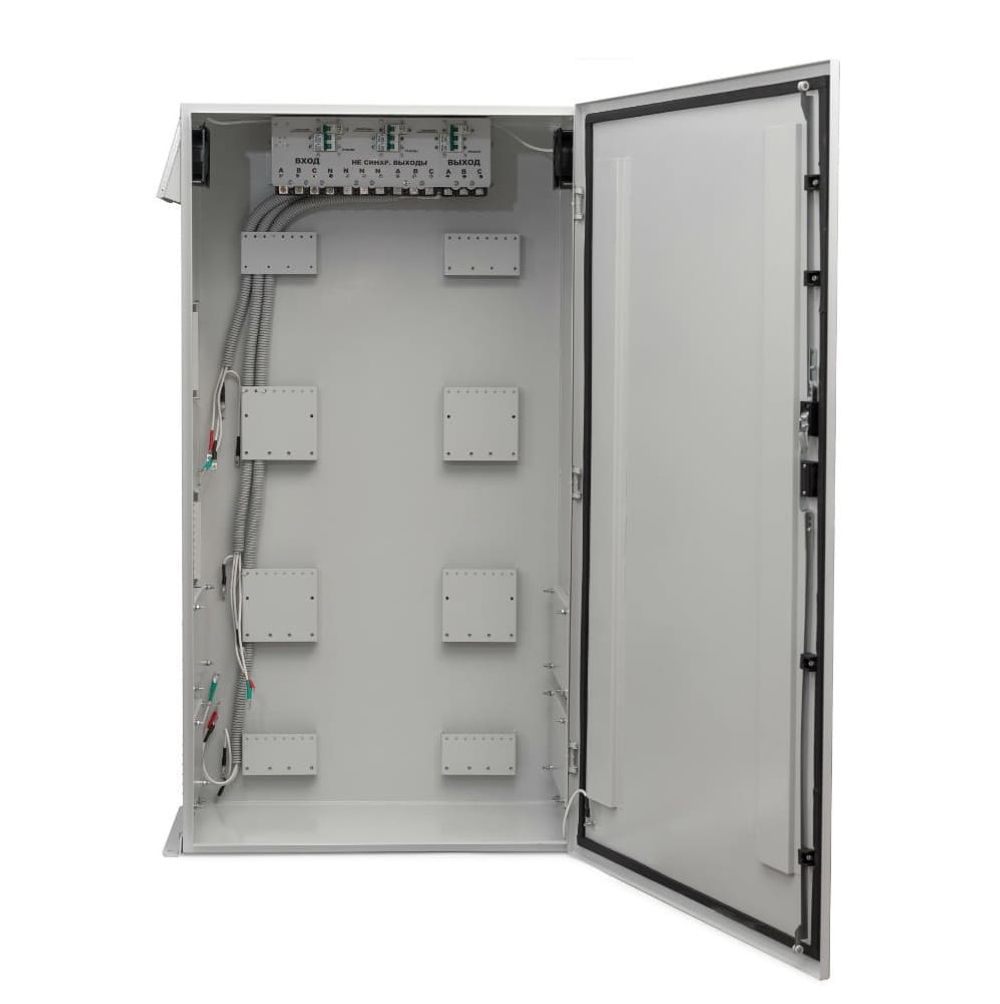

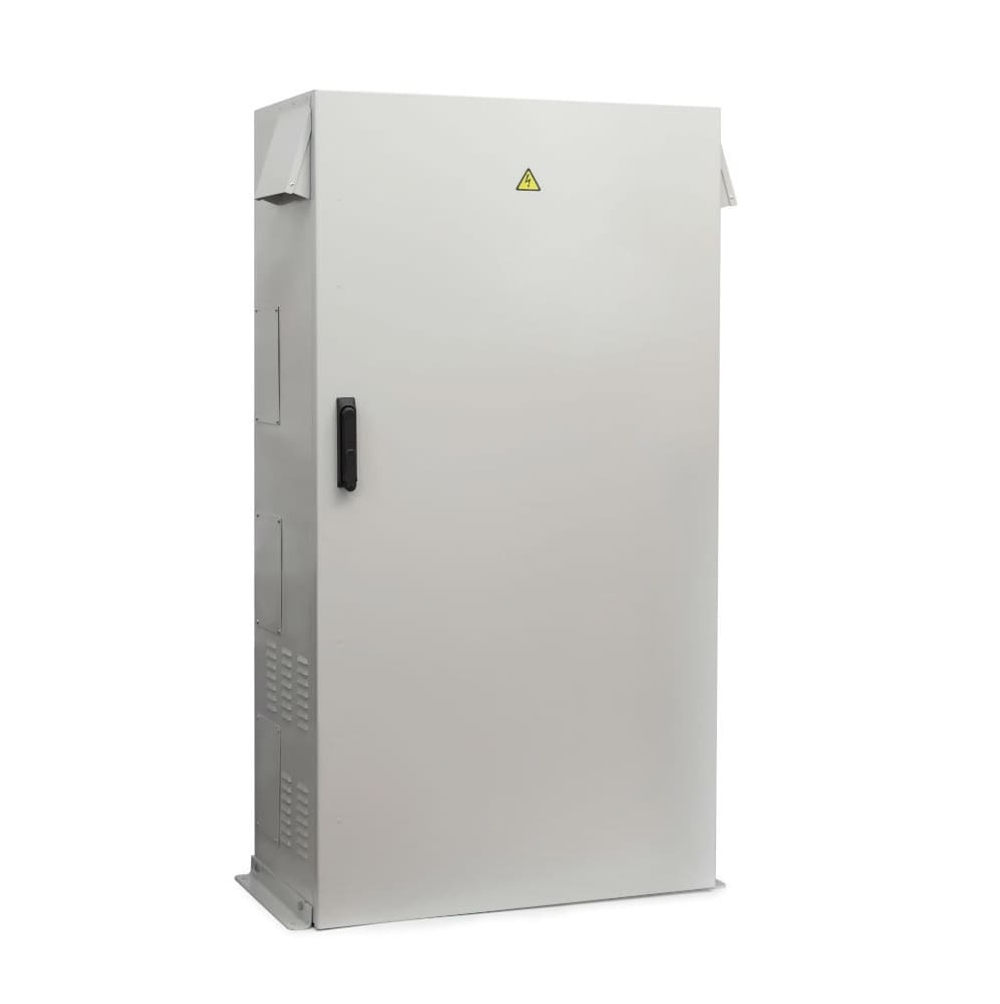

Всепогодный шкаф TP+БКС с внешним байпасом и синхронизацией фаз для стабилизаторов напряжения моделей ТОР и PRIME мощностью от 6 до 20 кВА. Шкаф рассчитан на эксплуатацию при температуре окружающей среды от -25 до +45 °C, относительной влажности до 80% (при 25°C) и атмосферном давлении от 630 до 800 мм рт. ст Общие технические характеристик шкафа TP+БКС: Номинальное входное напряжение 380, В Номинальная частота питающей сети 50, Гц Класс защиты IP 33 Климатическое исполнение УХЛ 1 Масса 84, кг Габаритные размеры шкафа 425 х 895 х 1515 (Г × Ш × В), мм Всепогодный шкаф TP+БКС обеспечивает: удобный и компактный монтаж стабилизаторов; возможность, при необходимости, установки стабилизаторов разной мощности и точности; защиту стабилизаторов от дождя, снега и прямых солнечных лучей; принудительную вентиляцию при повышении температуры окружающей среды. Шкаф представляет собой металлический корпус. В верхней части по бокам располагаются вентиляционные отверстия с защитными козырьками. В нижней части располагаются жалюзи для забора воздуха. С правой стороны снизу находятся гермовводы для подводящих кабелей и болт заземления. Внутри шкафа вверху располагаются клеммные колодки для подсоединения силовых проводов и плата управления. Навесы для стабилизаторов крепятся к скобам на задней стенке. Скобы обеспечивают зазор между стабилизатором и задней стенкой, необходимый для прокладки проводов. Для удобного доступа к клеммным колодкам стабилизаторов на левой стороне находятся монтажные окна со съемными крышками. Вентиляторы охлаждения работают от фазы А (верхний стабилизатор), поэтому следует учитывать, что при отсутствии питающей фазы охлаждение работать не будет. При необходимости осуществления обслуживания, ремонта или замены одного из стабилизаторов шкаф следует полностью обесточить.
