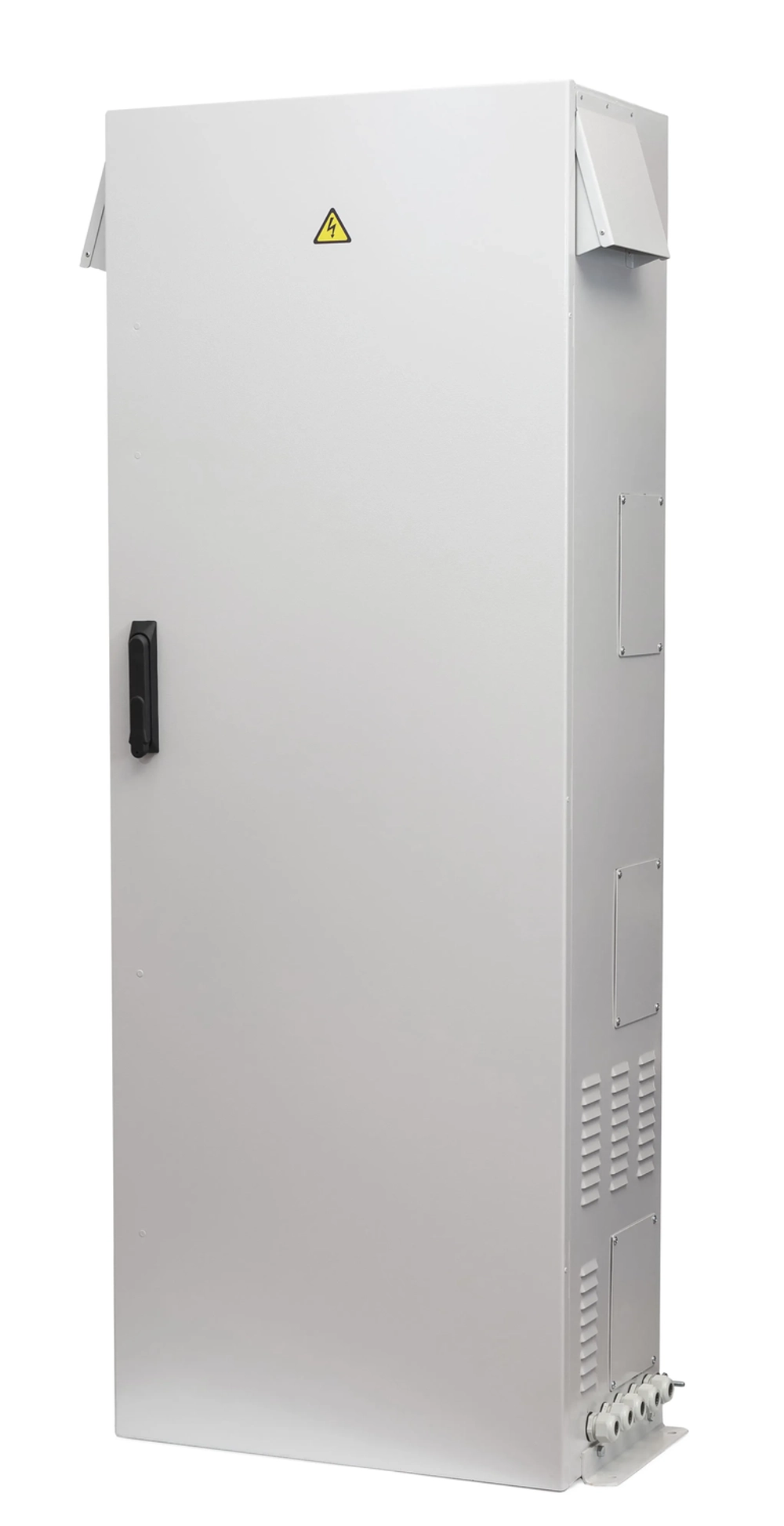

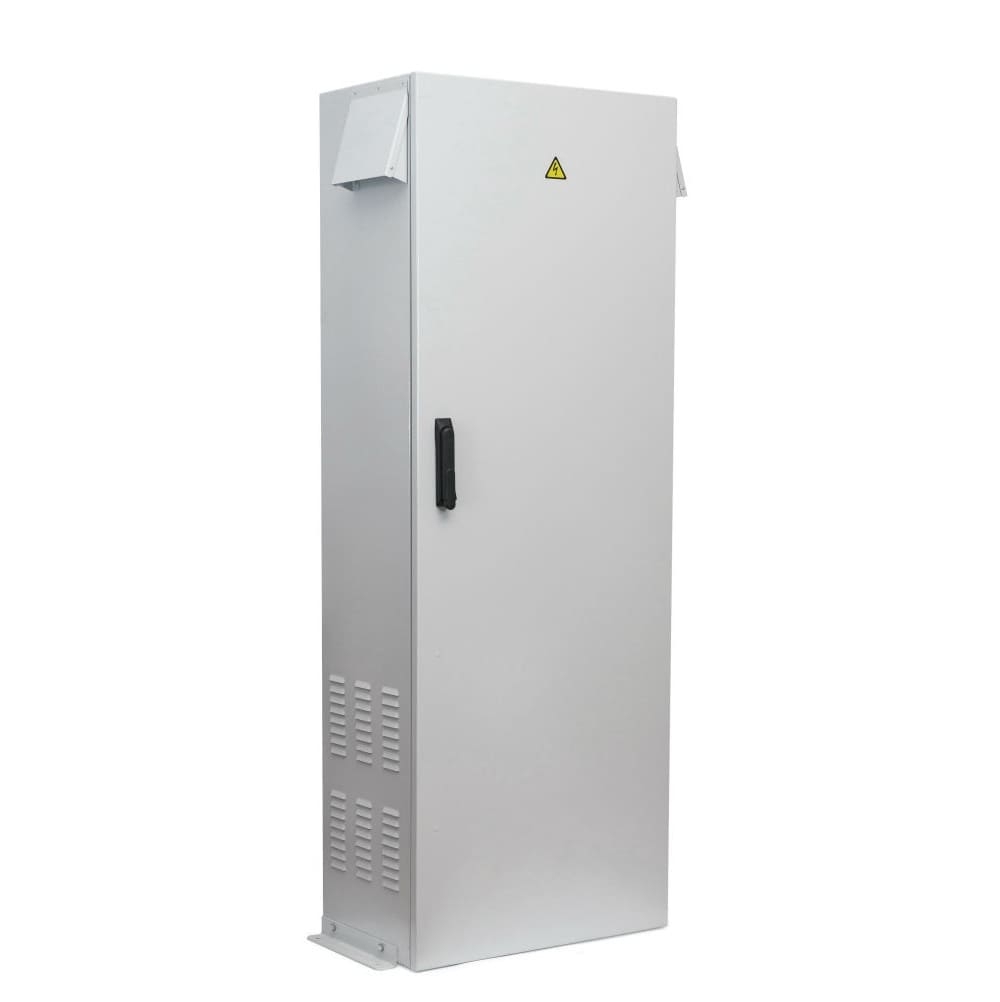

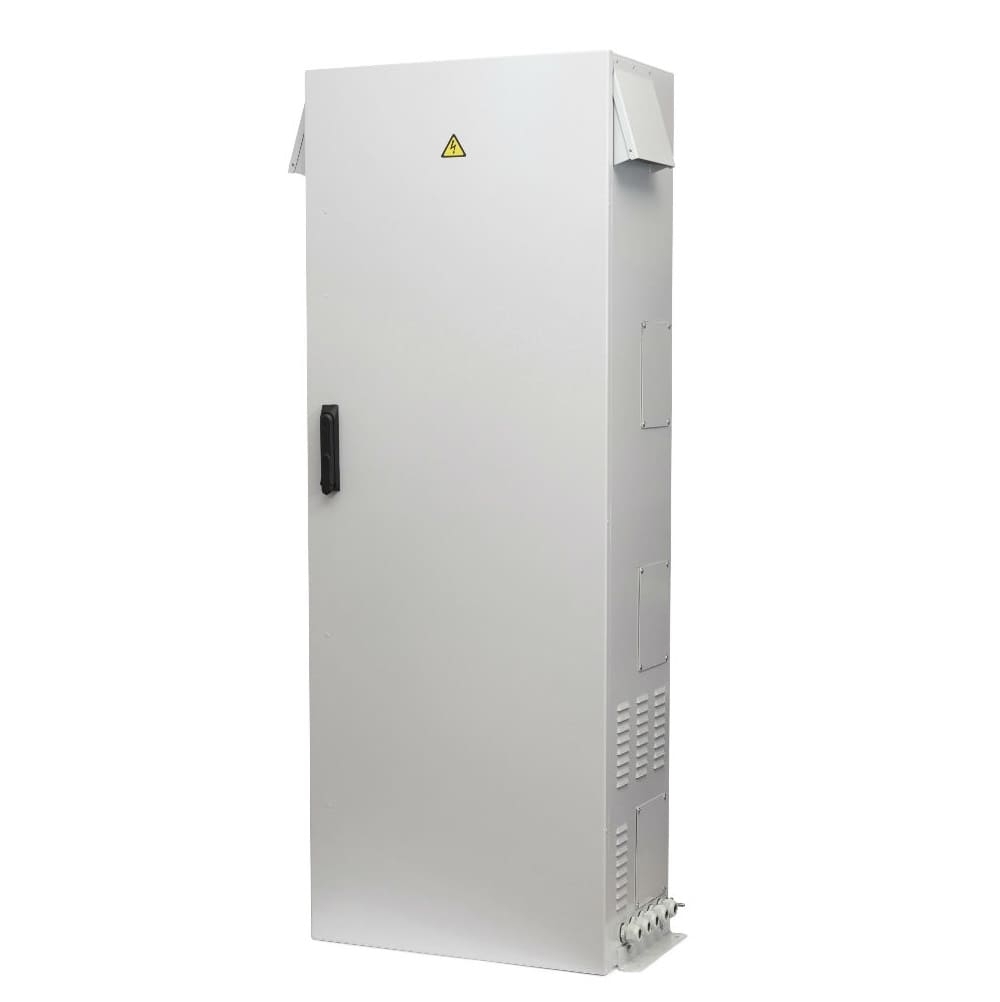

Всепогодный шкаф ST+БКС для стабилизатров Энерготех

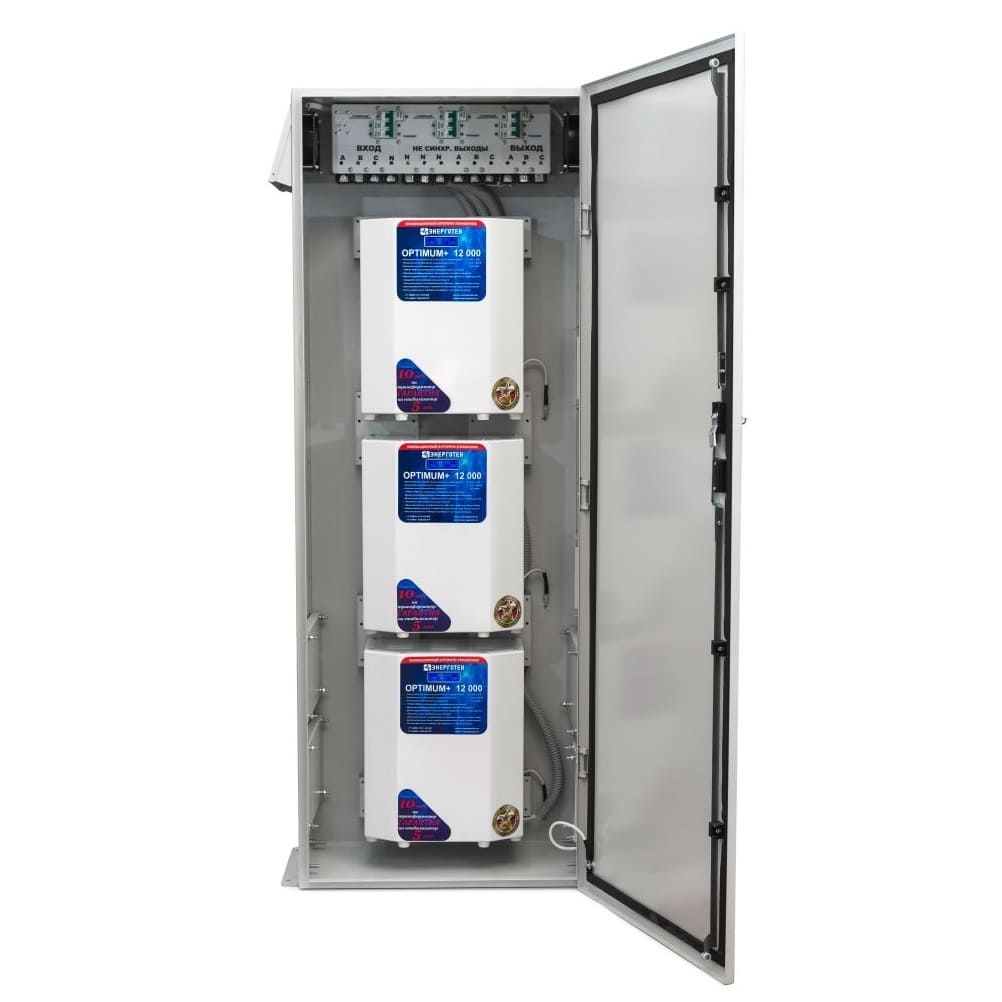

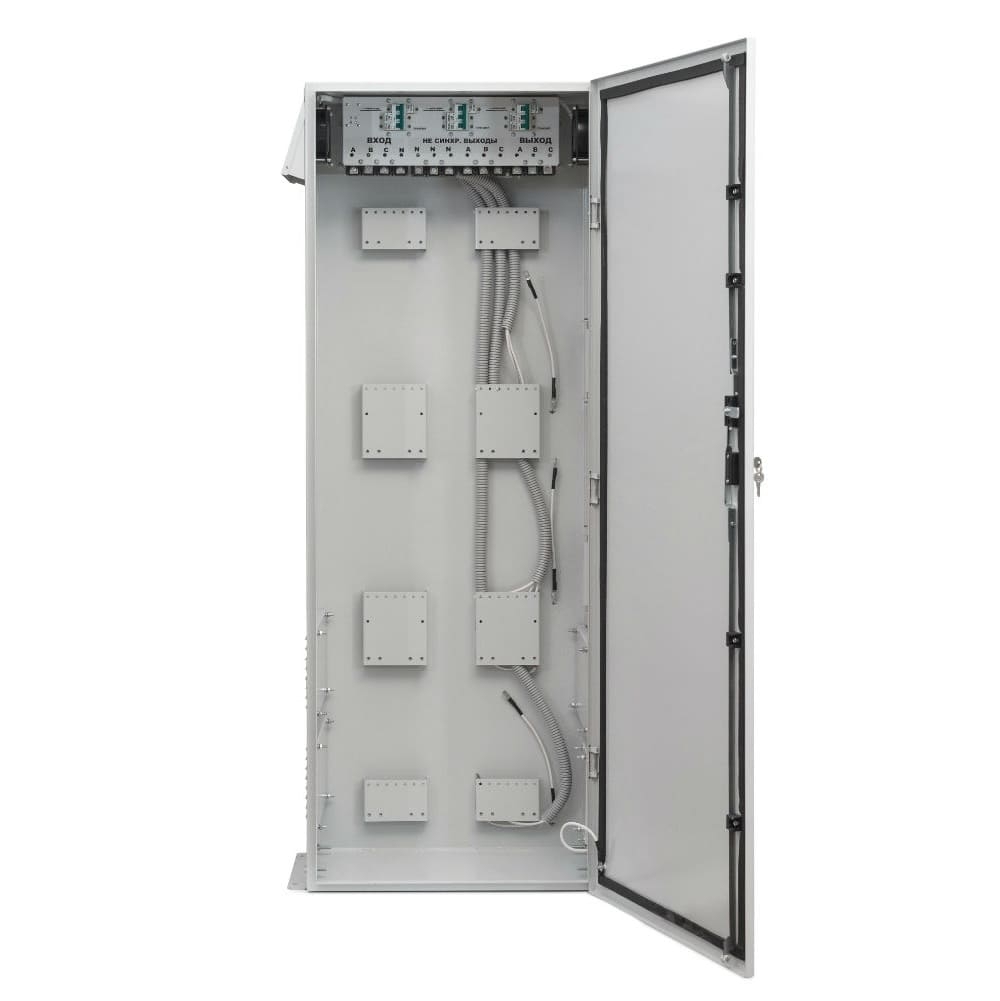

Всепогодный шкаф ST+БКС с внешним байпасом и синхронизацией фаз для стабилизаторов напряжения для моделей STANDARD, OPTIMUM+, UNIVERSAL, INFINITY мощностью от 5 до 20 кВА. Шкаф рассчитан на эксплуатацию при температуре окружающей среды от -25 до +45 °C, относительной влажности до 80% (при 25°C) и атмосферном давлении от 630 до 800 мм рт. ст Общие технические характеристик шкафа ST+БКС Номинальное входное напряжение 380, В Номинальная частота питающей сети 50, Гц Класс защиты IP 33 Климатическое исполнение УХЛ 1 Масса 69, кг Габаритные размеры шкафа 375 х 695 х 1650 (Г × Ш × В), мм Всепогодный шкаф ST+БКС обеспечивает: удобный и компактный монтаж стабилизаторов; возможность, при необходимости, установки стабилизаторов разной мощности и точности; защиту стабилизаторов от дождя, снега и прямых солнечных лучей; принудительную вентиляцию при повышении температуры окружающей среды. время обесточенного состояния нагрузки при использовании внешнего байпаса не более 1 минуты; защиту от пропадания и асимметрии фаз для трехфазных нагрузок; бесперебойную работу однофазных нагрузок, при пропадании напряжения на соседней фазе; возможность, при необходимости, объединения стабилизаторов разной мощности и точности; задержку на отключение трехфазной нагрузки после пропадания напряжения на одной из фаз 3 секунды; задержку на включение трехфазной нагрузки после восстановления напряжения на всех трех фазах 5 секунд; защиту трехфазной нагрузки в режиме транзит от выхода напряжения за границы диапазона 180 260 В; Шкаф представляет собой металлический корпус. В верхней части по бокам располагаются вентиляционные отверстия с защитными козырьками. В нижней части располагаются жалюзи для забора воздуха. С правой стороны снизу находятся гермовводы для подводящих кабелей и болт заземления. Внутри шкафа вверху расположен блок коммутации и синхронизации. Внизу блока находятся клеммные колодки, служащие для подсоединения подводящих и отходящих проводов. На передней панели блока расположены переключатели режимов работы каждого подключенного стабилизатора, «Стабилизация» - «Транзит» и четыре светодиода индикации режима работы блока синхронизации и вентиляции. Внутри блока расположен контактор, который подает напряжение на трехфазный выход только, когда напряжение на всех трех фазах находится в диапазоне 180 260 В. При работе всех трех стабилизаторов в режиме «Стабилизация» блок контролирует только пропадание фаз. При переключении одного или нескольких переключателей в режим «Транзит», блок может отключить трехфазный выход при сильном отклонении напряжения (выходе за диапазон 180 260 В) на нестабилизированной фазе. Отключение трехфазной нагрузки при пропадании напряжения на одной из фаз происходит с задержкой в 3 секунды, в течение этого времени мигает красный светодиод «Авария». Кроме случая, когда отключилась фаза А, напряжение которой используется для питания контактора. В этой ситуации трехфазная нагрузка будет обесточена сразу, а не позднее чем через 1 секунду погаснет зеленый и загорится красный светодиод. Подключение трехфазной нагрузки контактором происходит с задержкой в 5 секунд после восстановления напряжения на всех трех фазах, в течение этого времени подмигивает (яркость свечения меняется от полной до половинной) красный светодиод «Авария». Для однофазных нагрузок на стойке предусмотрены несинхронизированные выходы, которые не отключаются контактором. При необходимости осуществления обслуживания, ремонта или замены одного из стабилизаторов его следует выключить (автомат стабилизатора в положение «ВЫКЛ»), после чего перевести соответствующий переключатель в режим «ТРАНЗИТ». После этого контактор восстановит трехфазное питание, а стабилизатор может быть отключен от клемм Стойки. Предварительно нужно обязательно убедится в отсутствии высокого напряжения на отсоединяемых проводах. Вентиляторы охлаждения работают от фазы А (верхний стабилизатор), поэтому следует учитывать, что при отсутствии питающей фазы охлаждение работать не будет. Навесы для стабилизаторов крепятся к скобам на задней стенке. Скобы обеспечивают зазор между стабилизатором и задней стенкой, необходимый для прокладки проводов. Для удобного доступа к клеммным колодкам стабилизаторов на правой стороне находятся монтажные окна со съемными крышками.
