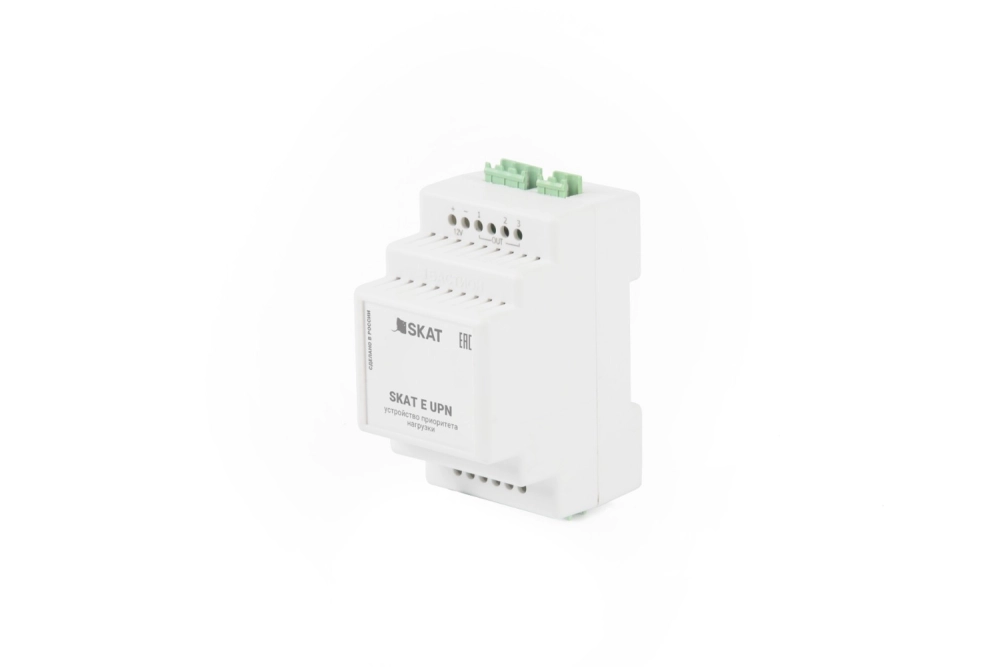

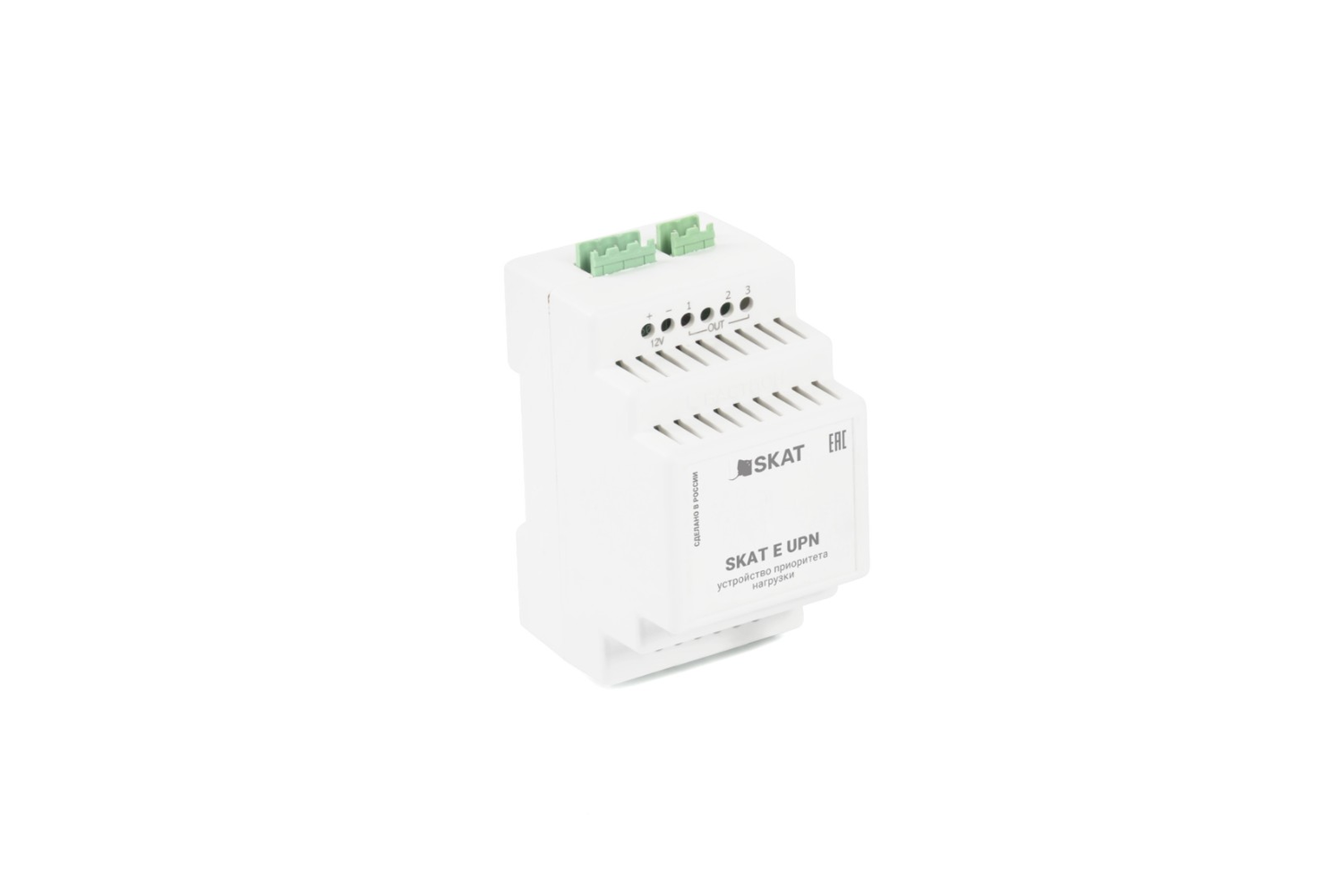

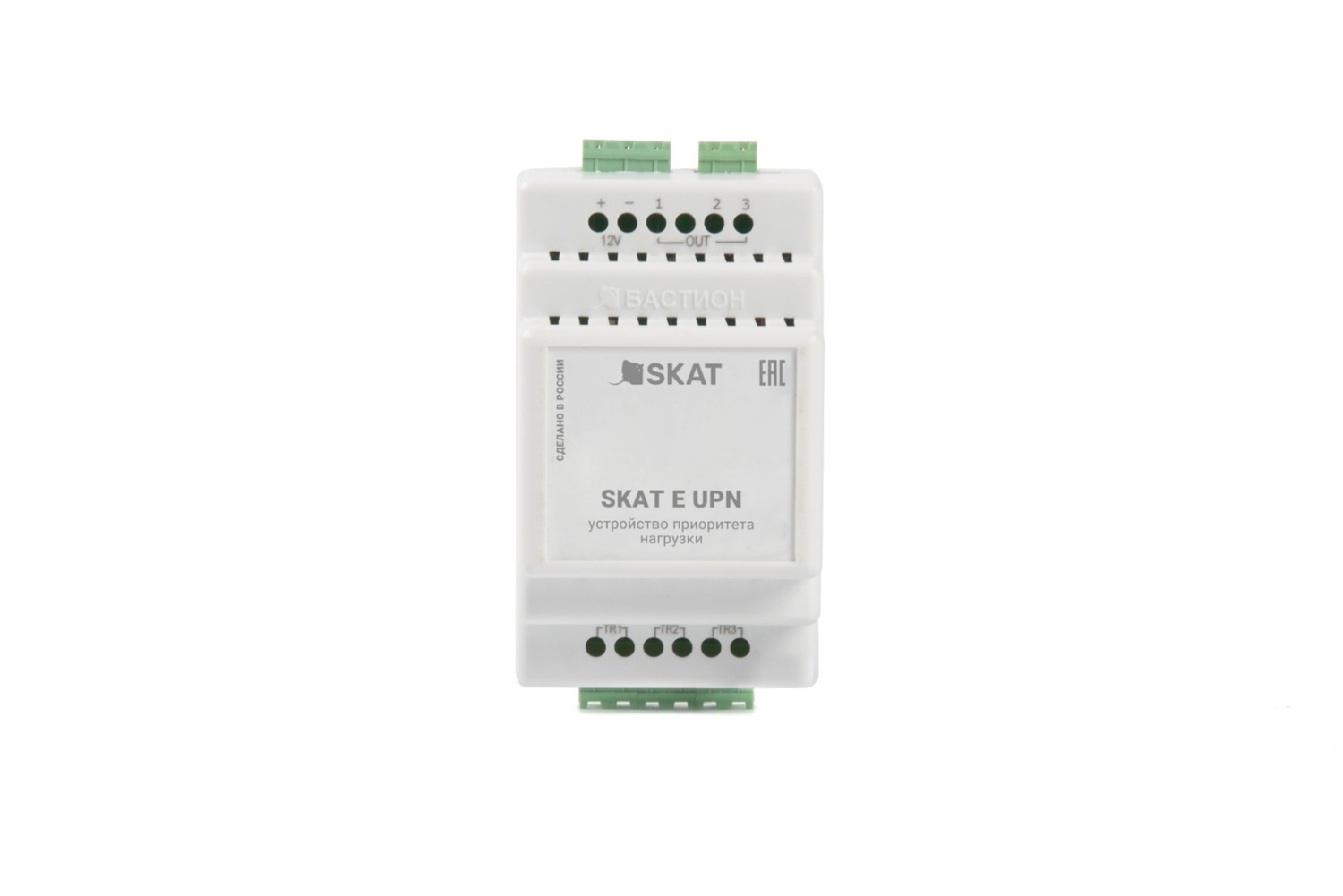

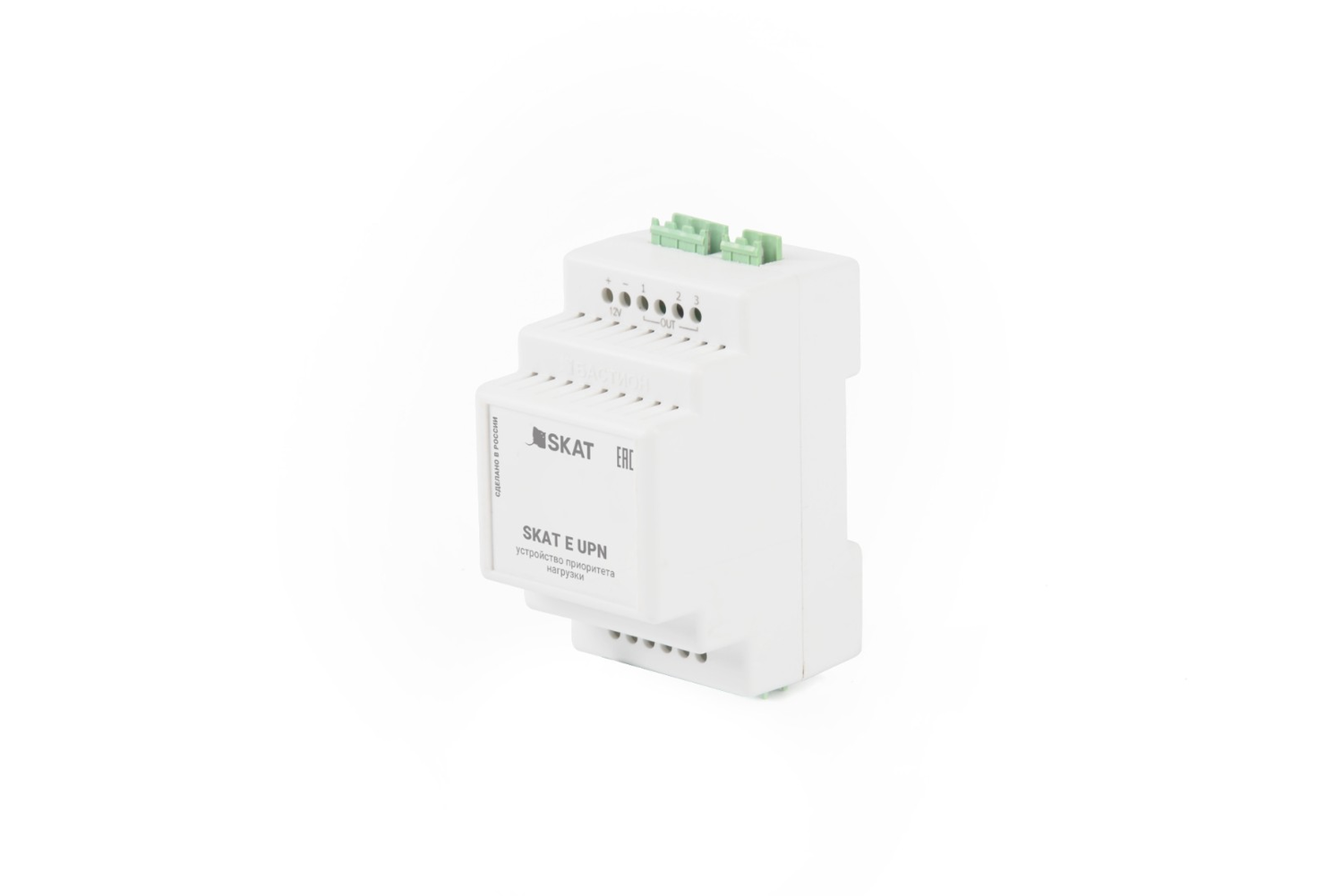

Устройство приоритета нагрузки SKAT E UPN 220/63A

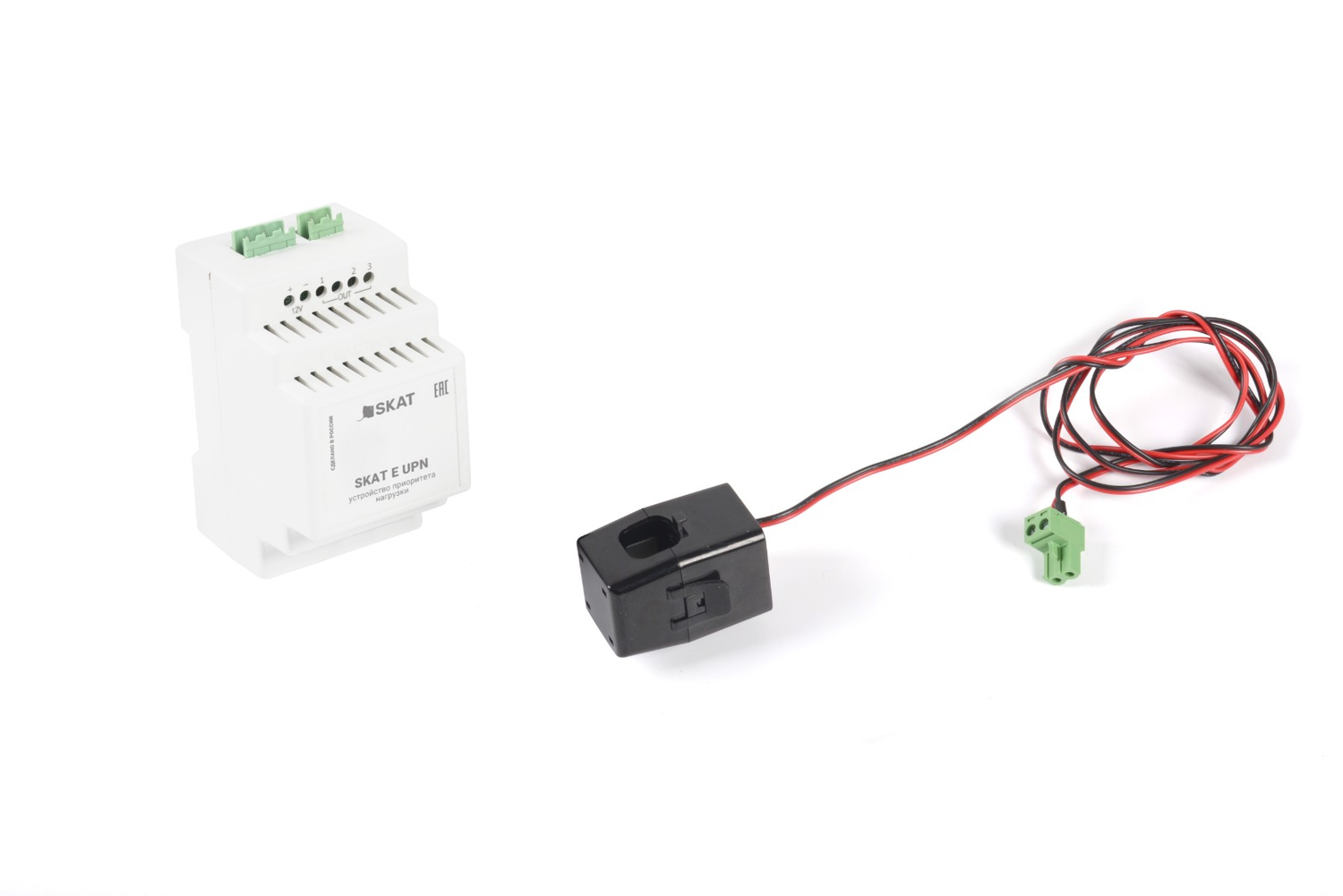

Устройство SKAT E UPN применяется для того, чтобы предотвратить отключение главного автоматического выключателя на вводе и защиты от перегрева электросети. Изделие измеряет, контролирует действующее значение тока и информирует котел о доступном запасе мощности. При превышении потребителем лимита, котел отключает ТЭНы для уменьшения нагрузки в соответствии с установленным алгоритмом работы. Напряжение питающей сети постоянного тока, В: 12 Напряжение регулируемой сети переменного тока, В: 220 Напряжение информационного сигнала постоянного тока, В: 0..12 Номинальный регулируемый ток прибора, А: 32; 40; 50; 63 Габаритные размеры ШхГхВ, не более, мм: без упаковки: 53х90х66, в упаковке: 95х100х70 Масса, НЕТТО (БРУТТО), кг, не более: 0,13 (0,16) Диапазон рабочих температур, °С: -10...+40 Относительная влажность воздуха при 25 °С, %, не более: 80 Степень защиты оболочкой по ГОСТ 14254-2015: IP20 Содержание драгоценных металлов и камней: Нет Прибор подключается к котлу посредством 3 жильного провода. Для получения информации о существующей токовой нагрузке, к прибору подключаются измерительный трансформатор тока подключается к своей клемме. После подачи напряжения на питающую колодку, прибор передает котлу напряжение, полученное от трансформаторов тока. Котел анализирует полученное напряжение и принимает решение о отключении греющего ТЭНа: В случае трехфазного котла будет отключаться тэн на перегруженной фазе. В случае однофазного котла первым отключается ТЭН, имеющий больший выбег моточасов. Для обеспечения универсальности защиты от отключения для разных номиналов вводного выключателя, в приборе присутствует перемычка на следующие номиналы: 32; 40; 50 и 63 Ампера. Котел, зная мощность своего тэна, анализирует получаемую информацию от прибора и, в случае потребности в обогреве, принимает решение: Если оставшейся мощности недостаточно, то ТЭН выключается. Если котел находится в режиме ограничения мощности и оставшейся мощности стало больше, то ТЭН включается. Отключение ТЭНов имеет самый высокий приоритет. Что бы ни произошло, если прибор сигнализирует о потребности отключить ТЭН, то котел ВСЕГДА его отключает (вне зависимости от количества времени пребывания в этом режиме и показателей температуры).
