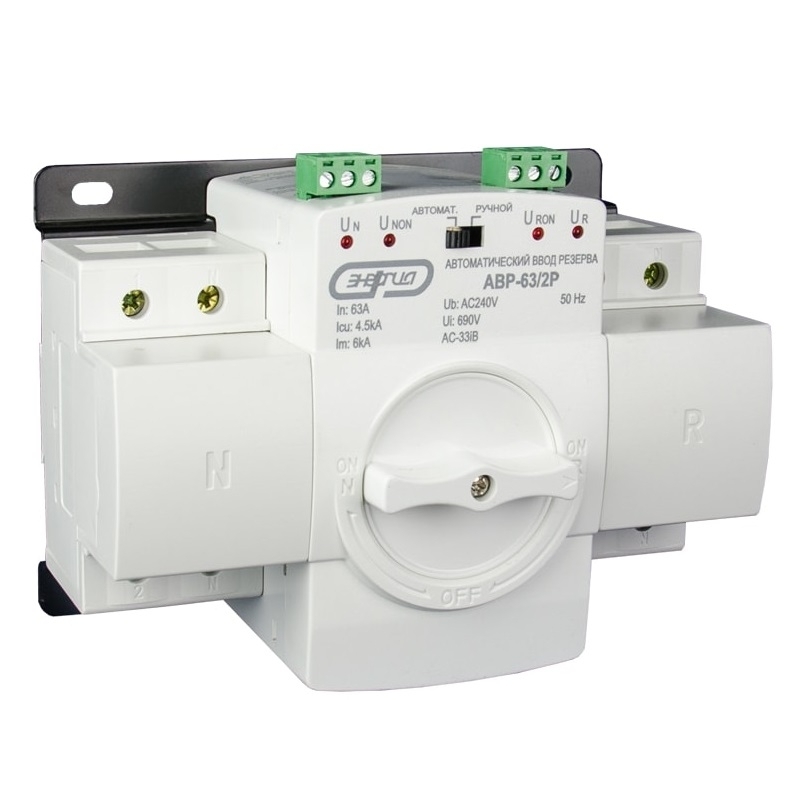

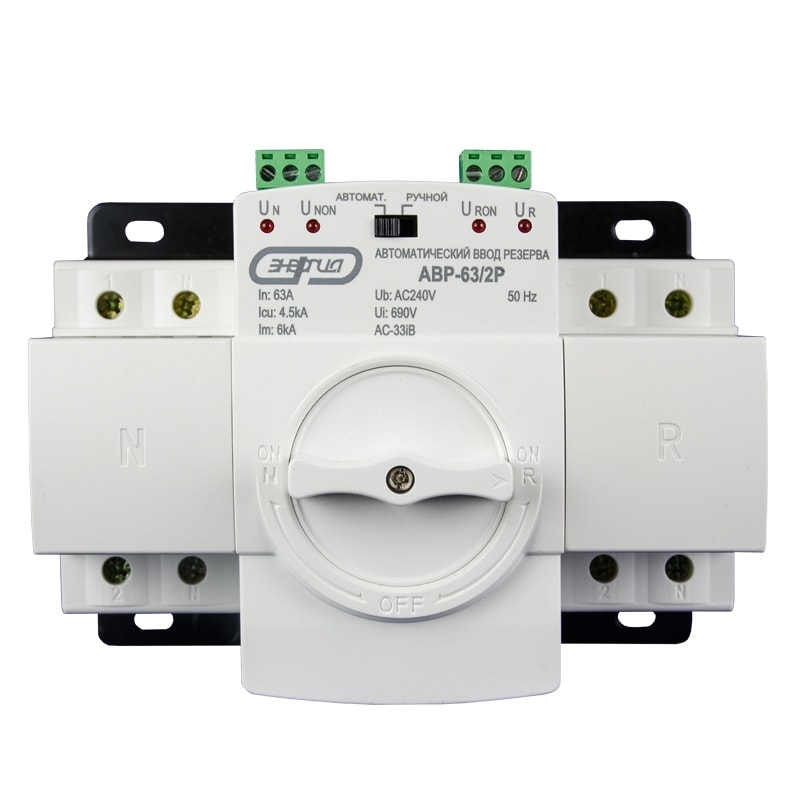

Устройство автоматического ввода резерва серии АВР-63/2Р Энергия

Устройство автоматического ввода резерва (АВР) предназначено для автоматического перехода на резервное питание в сетях переменного тока с частотой 50 Гц. Применяется как на промышленных, коммерческих объектах, так и в жилых домах. В конструкции АВР есть блок цифрового управления контроллер, обеспечивающий высокую надежность, экономию электроэнергии, компактность и удобство эксплуатации. В устройстве предусмотрена механическая блокировка, что делает эксплуатацию подключаемых к устройству потребителей абсолютно безопасной. Функция переключения линий обеспечивается путем вращения электродвигателя, приводящего в движение рычаги автоматических выключателей. Номинальное рабочее напряжение (В): 220 Максимально допустимое импульсное напряжение (Ui)~ (В): 690 Частота (Гц): 50 Количество полюсов: 2 Номинальный ток тепловых расцепителей (A): 63 Напряжение срабатывания, основной-резервный (В): 77 Напряжение возврата, резервный-основной (В): 187 Время автоматического переключения (секунд): 4-6 Максимальный ток вывода дополнительных контактов (В): 1 Напряжение на выводах дополнительных контактов (В): Фазное напряжение сети (220В) Количество подключаемых линий: 2 Отключающая способность при коротком замыкании (кА): 4,5 Защита: От короткого замыкания / От перегрузки Класс защиты: IP30 Температура рабочей среды (°С): -5...+40 Механизм переключения: Электромотор Габаритные размеры (мм): 120х160х112 Вес (кг): 1,2 Режимы работы Автоматический режим При пропадании напряжения на клеммах основного источника питания, происходит автоматическое переключение питания нагрузки на резервный источник. После восстановления напряжения на клеммах основного источника питания, происходит автоматическое переключение питания нагрузки на основной источник. Время автоматического переключения 46 секунд. Ручной режим В этом режиме переключение питания с основного источника на резервный и обратно осуществляется вручную поворотом рукоятки. Электронный блок управления в данном режиме отключен. Наличие напряжения на вводах питания и на нагрузке сигнализируется красными светодиодными индикаторами.
