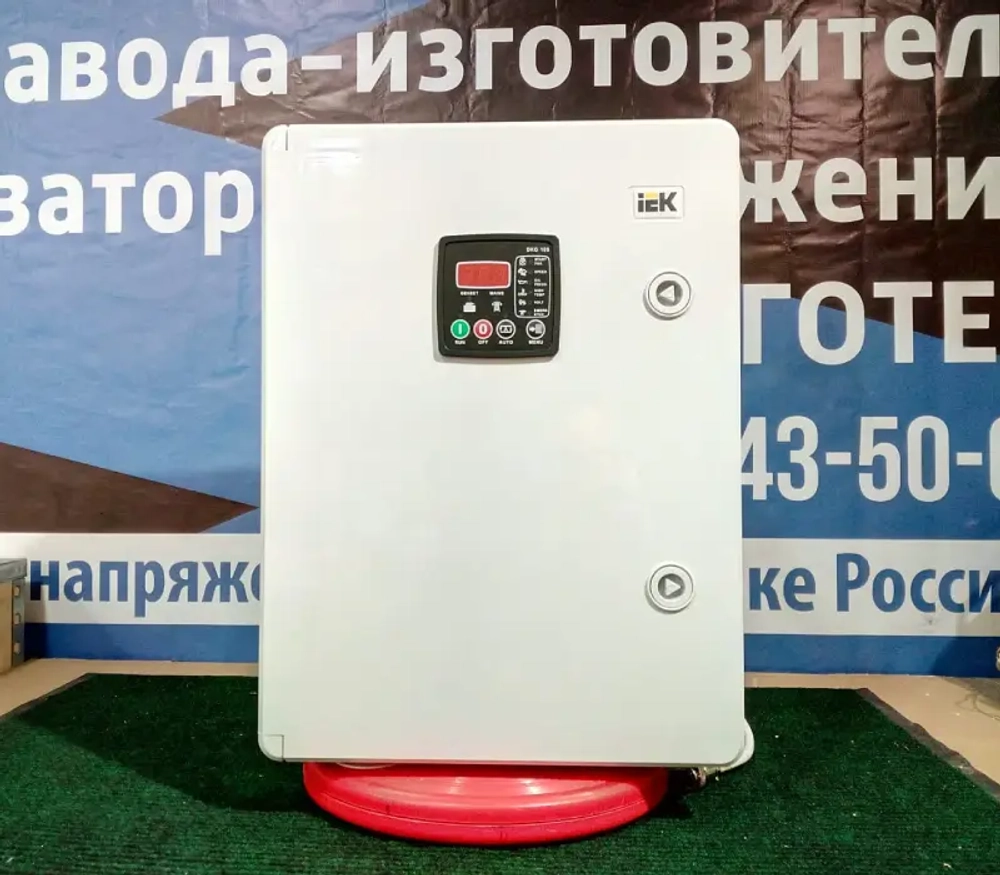

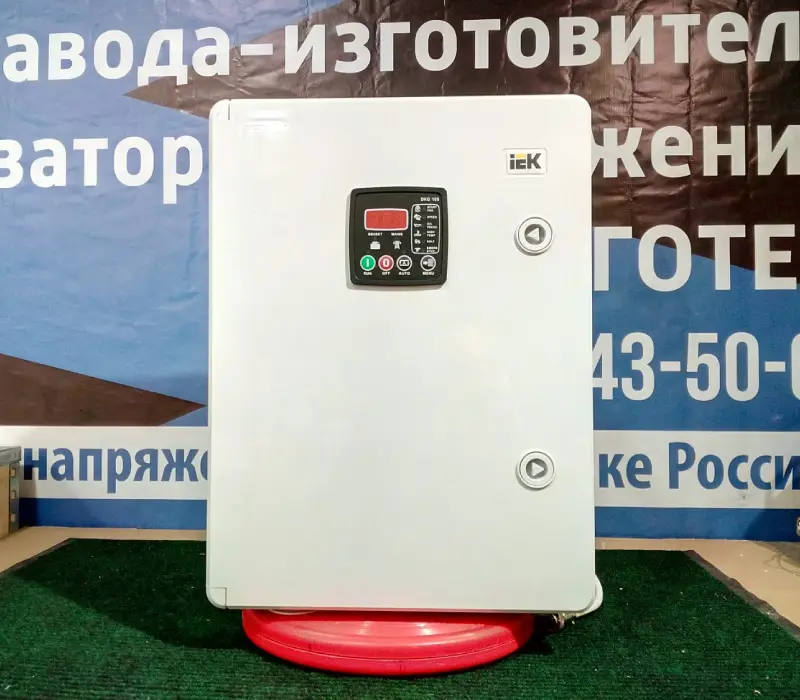

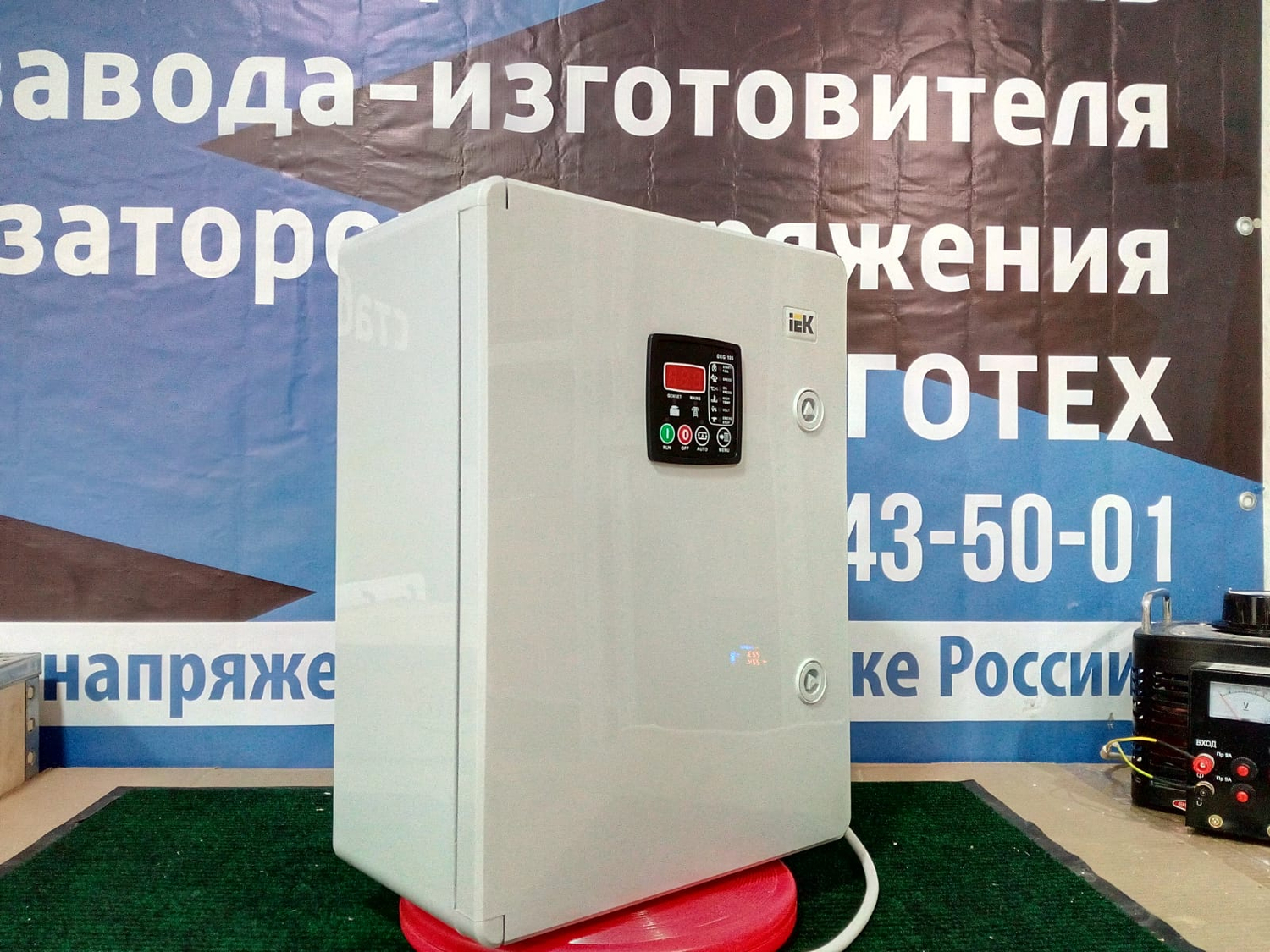

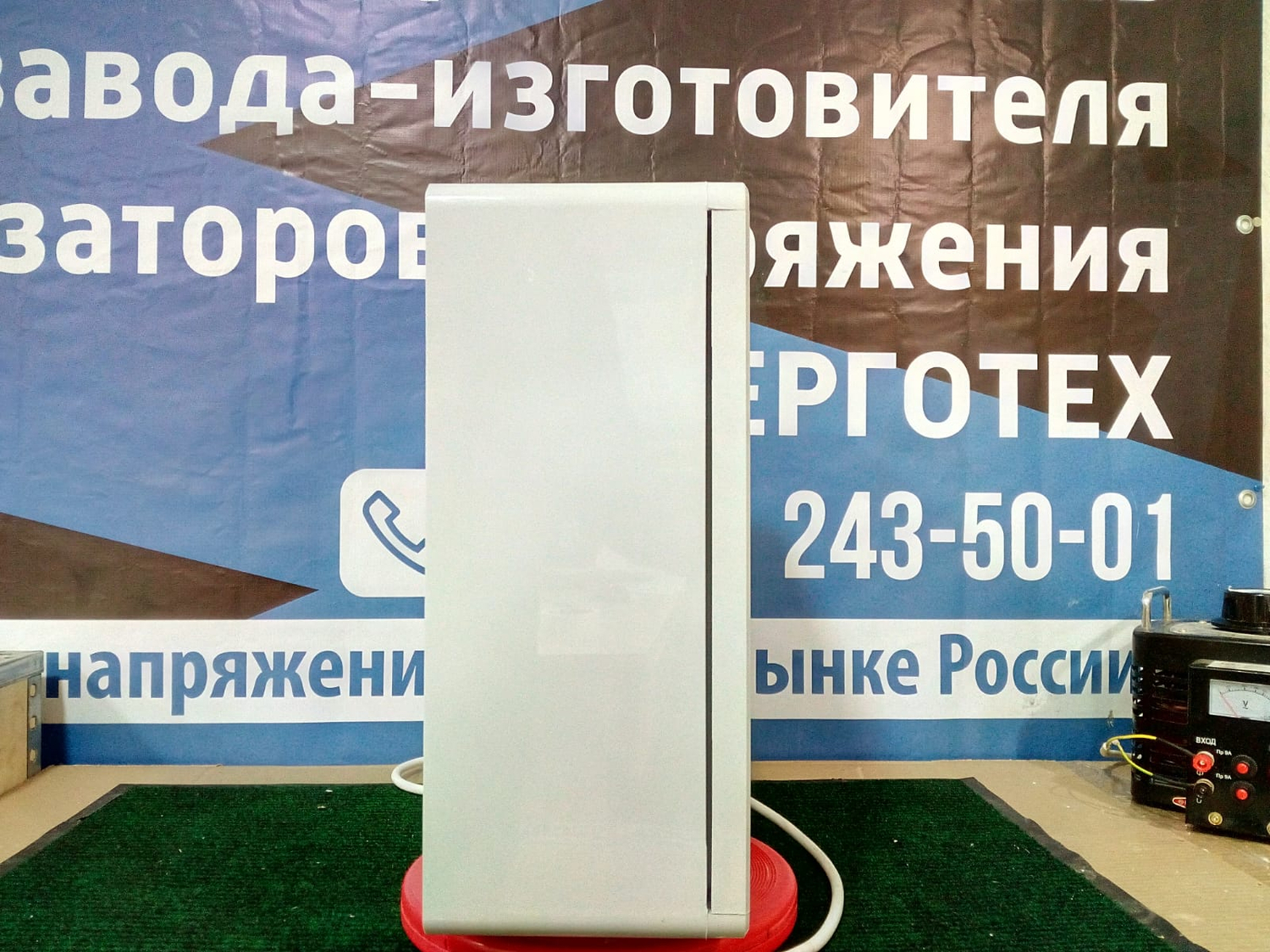

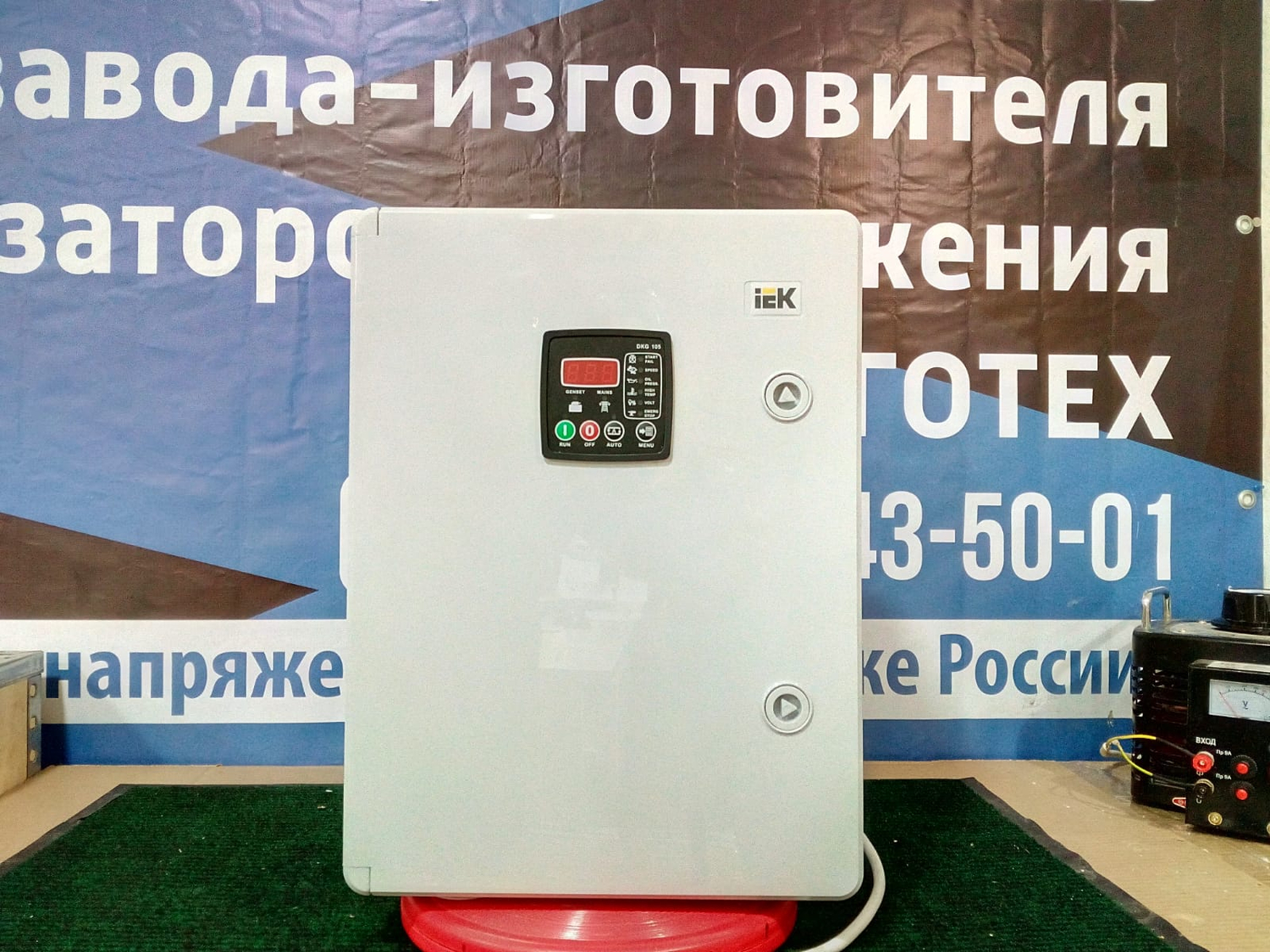

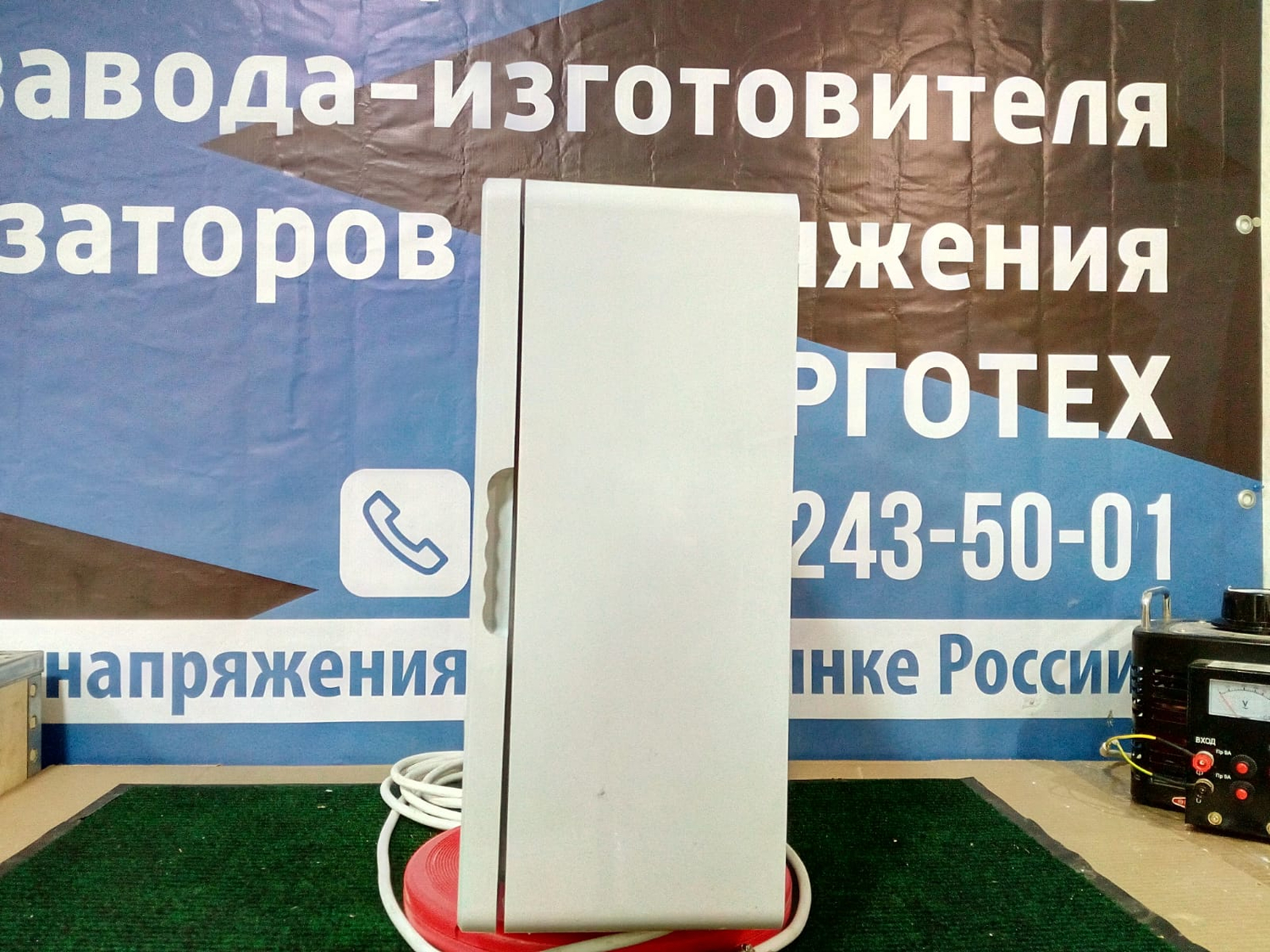

Блок автоматического запуска обеспечивает автоматический ввод резервного источника электропитания (бензиновый или дизельный генератор). Блок автоматического запуска собран в пластиковом электрическом ящике 400х300х170мм (размер и материал ящика может быть выбран заказчиком). Система запуска генератора построена на базе универсального контроллера DKG-105, обеспечивающего правильный запуск и работу генератора. В качестве силового исполнительного механизма, обеспечивающего переключение нагрузки, используется механизированный рубильник, 3 или 4 полюса, с номинальным током не менее 100А (зависит от технического задания). В ящик установлено зарядное устройство, обеспечивающее постоянное (при наличии городского напряжения) поддержание аккумуляторной батареи в заряженном состоянии. Провод обеспечивающий управление генератором, поставляемый в комплекте, имеет базовую длину 3 метра (длина зависит от технического задания). Технические характеристики, стандартного комплекта. Другие значения оговариваются отдельно. Напряжение питания сети: AC 140-270 В (Линейное) Напряжение питание генератора: 12 В Номинальная частота сети/генератора: 50 Гц +-10 Гц Максимальный ток коммутируемой нагрузки: 100 А Максимальный ток управления генератором : 15 А Максимальный ток заряда аккумуляторной батареи: 1 А Длина управляющего провода: 3 м Температура эксплуатации: -20 С до 70 С Максимальная влажность: 95% без конденсата Габариты: 400х300х180 мм (ВхШхГ) Вес: 2,5 кг Назначение кнопок - принцип работы. Контроллер (DKG-105) установленный в блок автоматического запуска имеет кнопки, позволяющие управлять работай системы и настраивать параметры работы. ЗАПУСК (RUN) Нажатие этой кнопки обеспечивает включение генератора в тестовом режиме, нагрузка не подключается к генератору. Кнопка производит тестовый запуск. В режиме программирование уменьшает значение, отображаемое на экране. ВЫКЛ (OFF) Кнопка производит выключение режимов RUN или AUTO, если в этот момент работает генератор производится его выключение. При появлении ошибок, связанных с неудачным запуском, кнопка сбрасывает ошибки. АВТО (AUTO) В этом режиме система контролирует параметры электрической сети, производится отслеживание напряжения на всех фазах. Если измеренное значение выходит за пределы установленной уставки в контроллере, производится запуск генератора (5 попыток запуска). При удачном запуске генератора, он прогревается (30 секунд), потом подключается нагрузка. Если запуск генератора не состоялся, на контроллере будет включен индикатор ошибки. В режиме программирование увеличивает значение, отображаемое на экране. МЕНЮ (MENU) Этой кнопкой можно просматривать уровни напряжений и частоты. В режиме программирования, кнопкой производится выбор настраиваемого параметра. Неисправности и их устранение. Во время работы генератора могут возникать условия, при которых произойдет выключение генератора. Закончился бензин. Генератор выключился. На контроллере появится ошибка. Нужно нажать кнопку ВЫКЛ, потом залить топливо в бак генератора. Убедиться, что топливо не разлилось и не попало на элементы генератора. После этого нажать кнопку АВТО. Произойдет повторный запуск генератора, и после прогрева, подключится нагрузка. Отключился автоматический выключатель на генераторе. Генератор выключился. На контроллере появится ошибка. Нажать кнопку ВЫКЛ, произвести визуальный осмотр мест подключения и прокладки проводов. Отключить лишнюю нагрузку. Взвести автоматический выключатель на генераторе. Нажать кнопку АВТО. Произойдет повторный запуск генератора, и после прогрева, подключится нагрузка. Генератор выключился. При визуальном осмотре не выявилось внешних факторов, способствующих отключению генератор. Отключение может быть связано с внутренними повреждениями. Вызвать специалиста! Генератор не включился при попытке запуска. При отключении основного электроснабжения, контроллер не светится, генератор не заводится. Убедится что разъем управления подключен к генератору. Ключ зажигания или кнопка на генераторе в положении ВКЛ (ON) (индивидуальные условия для каждого генератора). Проверить клеммы аккумулятора, должны быть подключены. Причины: вышла из строя аккумуляторная батарея (можно заменить самостоятельно); внутренние повреждения вызвать специалиста! При попытке запуска генератора происходят щелчки в щите или генераторе. При попытке запуска стартер крутит очень медленно, в натяг. Проверить надежность соединения клемм на аккумуляторной батарее. Необходимо зарядить или заменить аккумуляторную батарею. Генератор заводится. По истечению 10-15 секунд выключается, потом опять заводится. Проверить подключение силовых проводов (силовой вилки). Проверить автоматический выключатель на генераторе, если он в нижнем положении значит потребляемая мощность вышла за пределы допустимой генератором. Отключить лишнюю нагрузку, взвести автоматический выключатель, произвести повторный запуск. Если проблема не пропала, обратится к специалисту! Во время работы в автоматическом режиме, при появлении городского электроснабжение генератор не выключился. Напряжение, подаваемое городскими сетями, не соответствует заданному диапазону, установленному на контроллере. Дождаться необходимого уровня напряжения. Если при проверке, уровня напряжения в норме, вызвать специалиста! Отсутствует одна и более фаз. Если все фазы в норме. Вызвать специалиста! Настройка. В редких случаях, в зависимости от поставленных задач, может потребоваться перенастроить контроллер. Для входа в режим программирования нажмите кнопку ВЫКЛ, затем кнопку МЕНЮ и удерживайте обе кнопки нажатыми в течении 4 секунд. При входе в режим программирования на дисплее отобразится надпись Pr. Далее при нажатии на кнопку МЕНЮ происходит переключение на следующий параметр. Для изменения значения выбранного параметра используйте кнопки ЗАПУСК (-) и АВТО (+). После окончания программирования нажмите кнопку ВЫКЛ. Контроллер выедет из режима программирования сохранив параметры. В таблице приведены основные параметры, которые можно изменять исходя из поставленной задачи. Если необходима корректировка других значений, обратитесь к руководству пользователя на контроллер DKG-105. Смотрите последнее фото!
