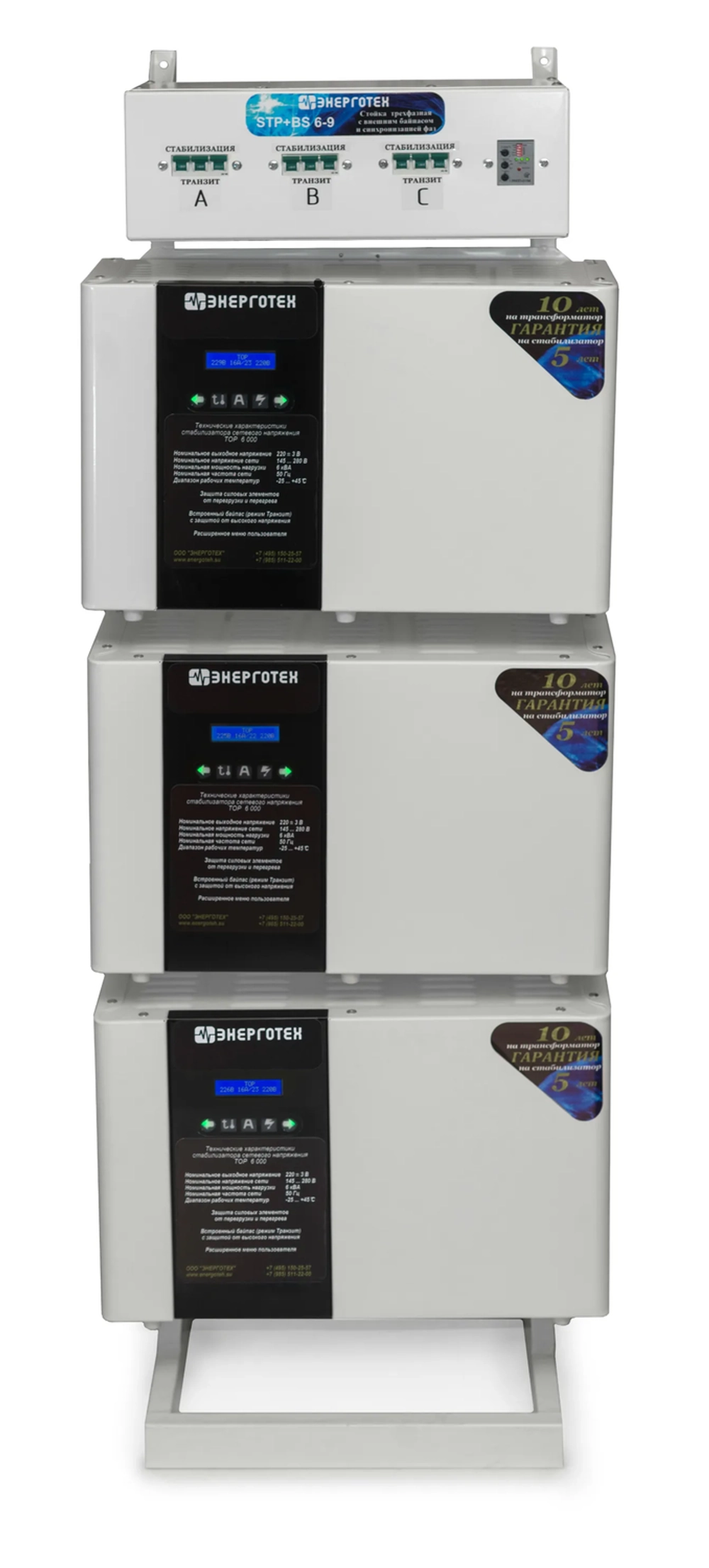

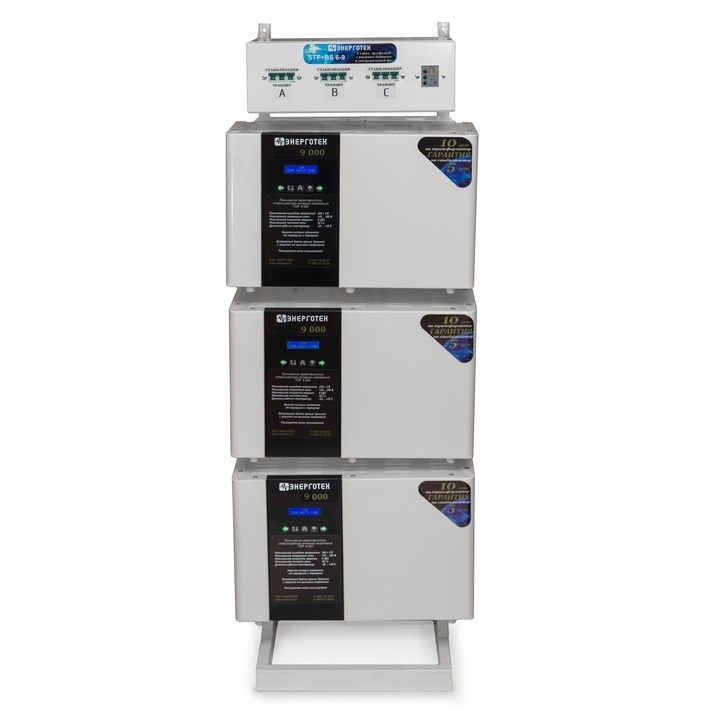

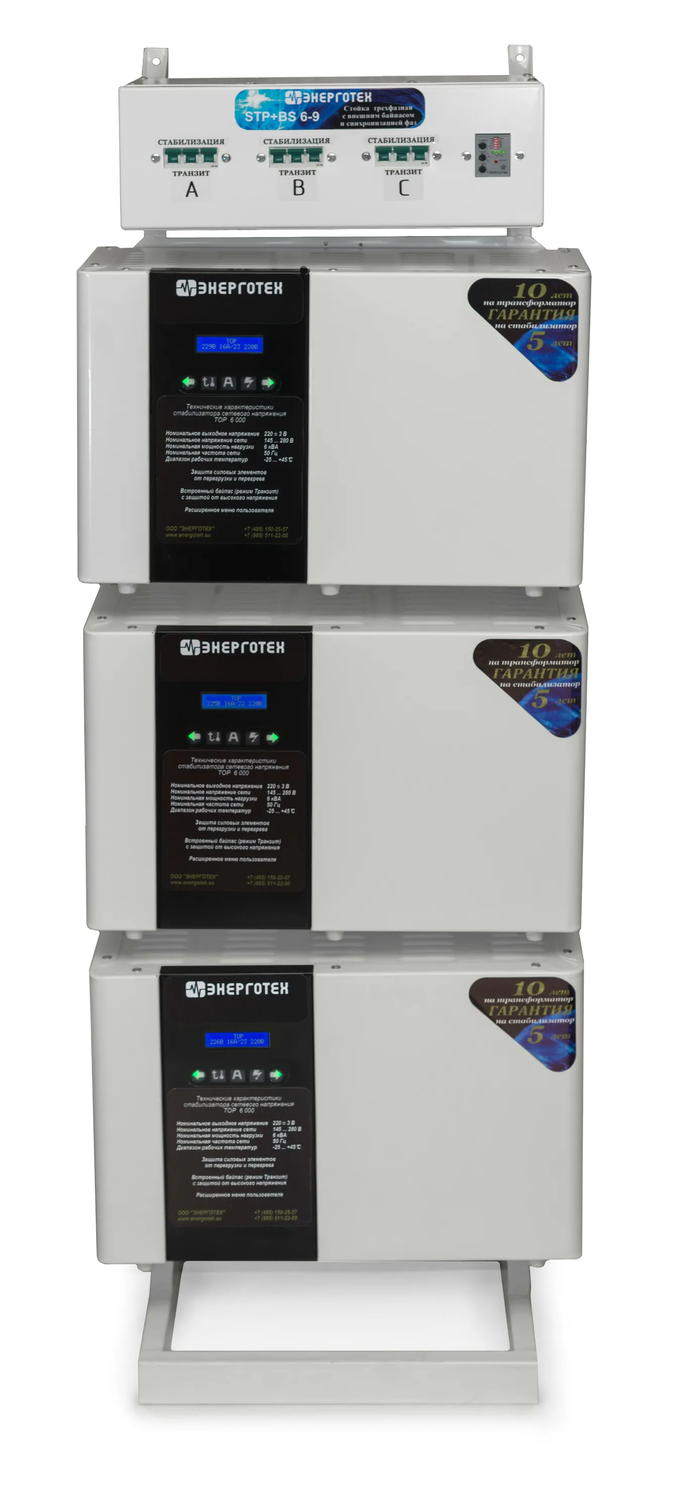

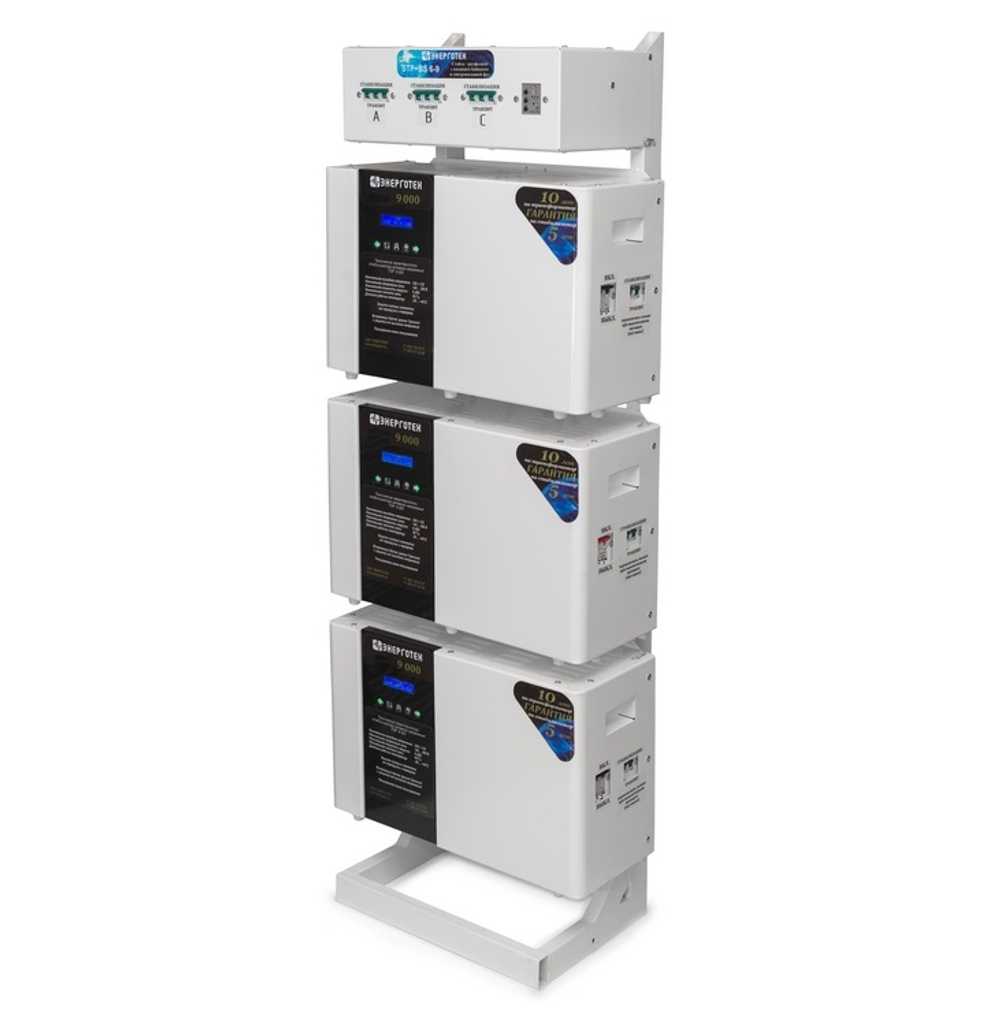

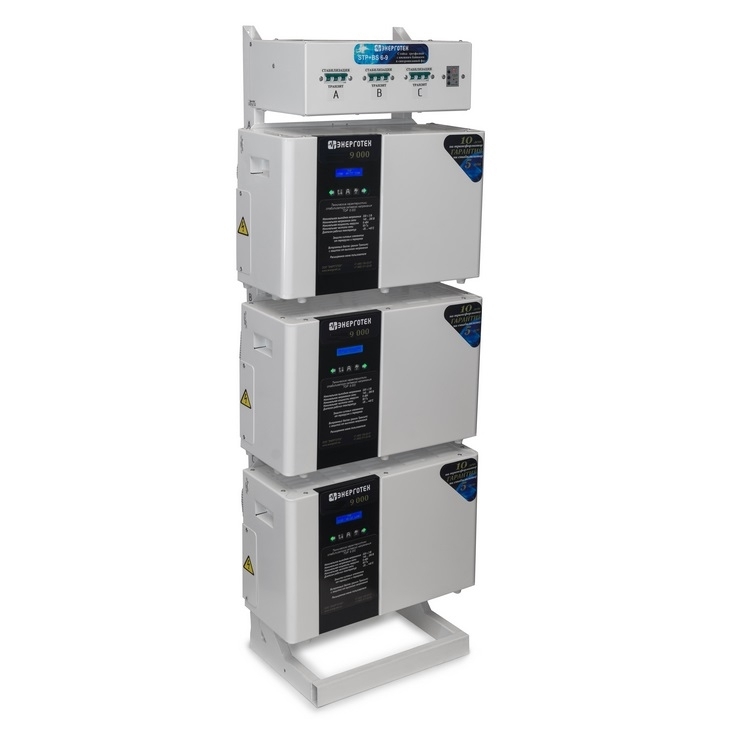

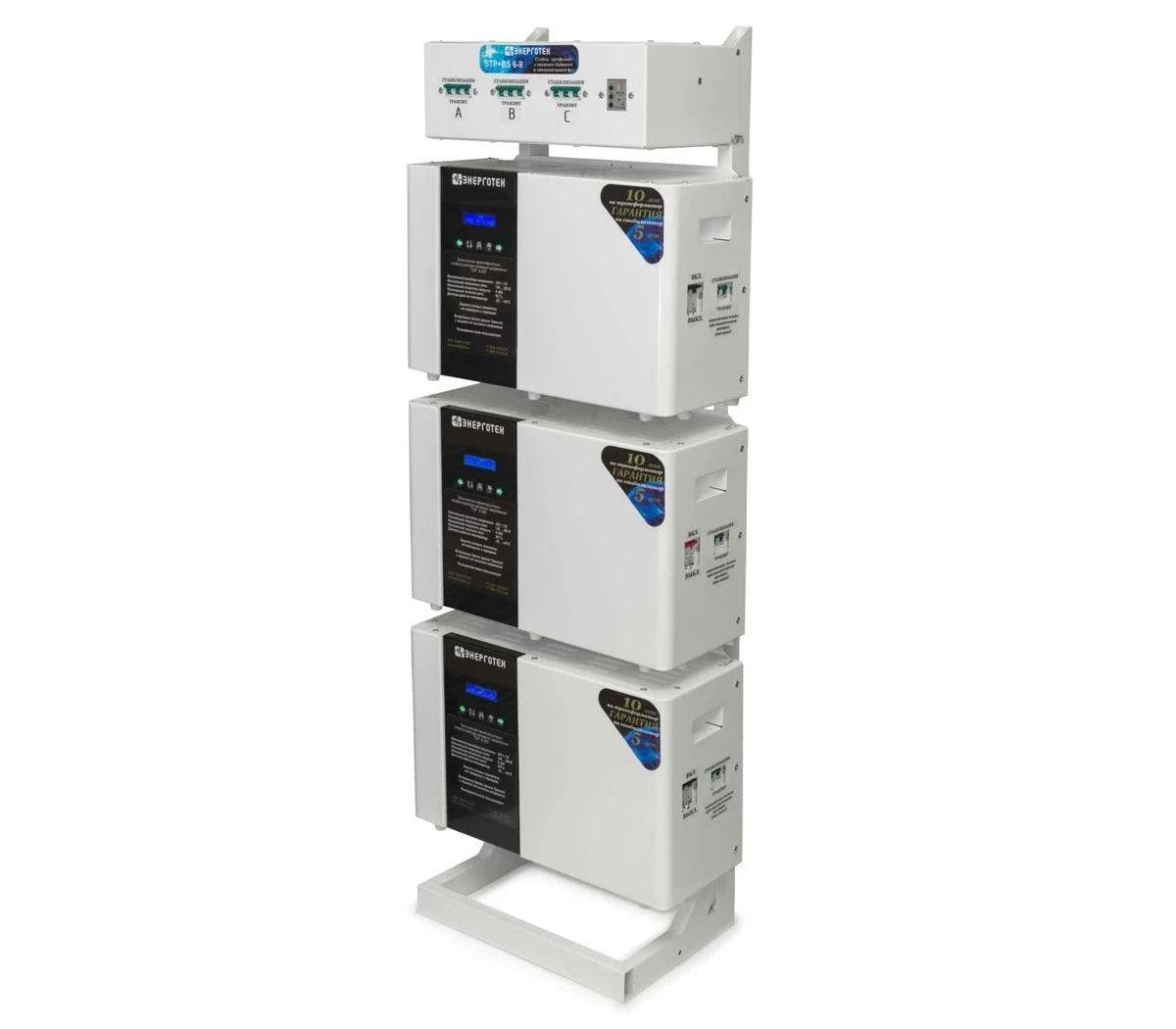

Трехфазный стабилизатор Энерготех TOP 27000 (9000х3)

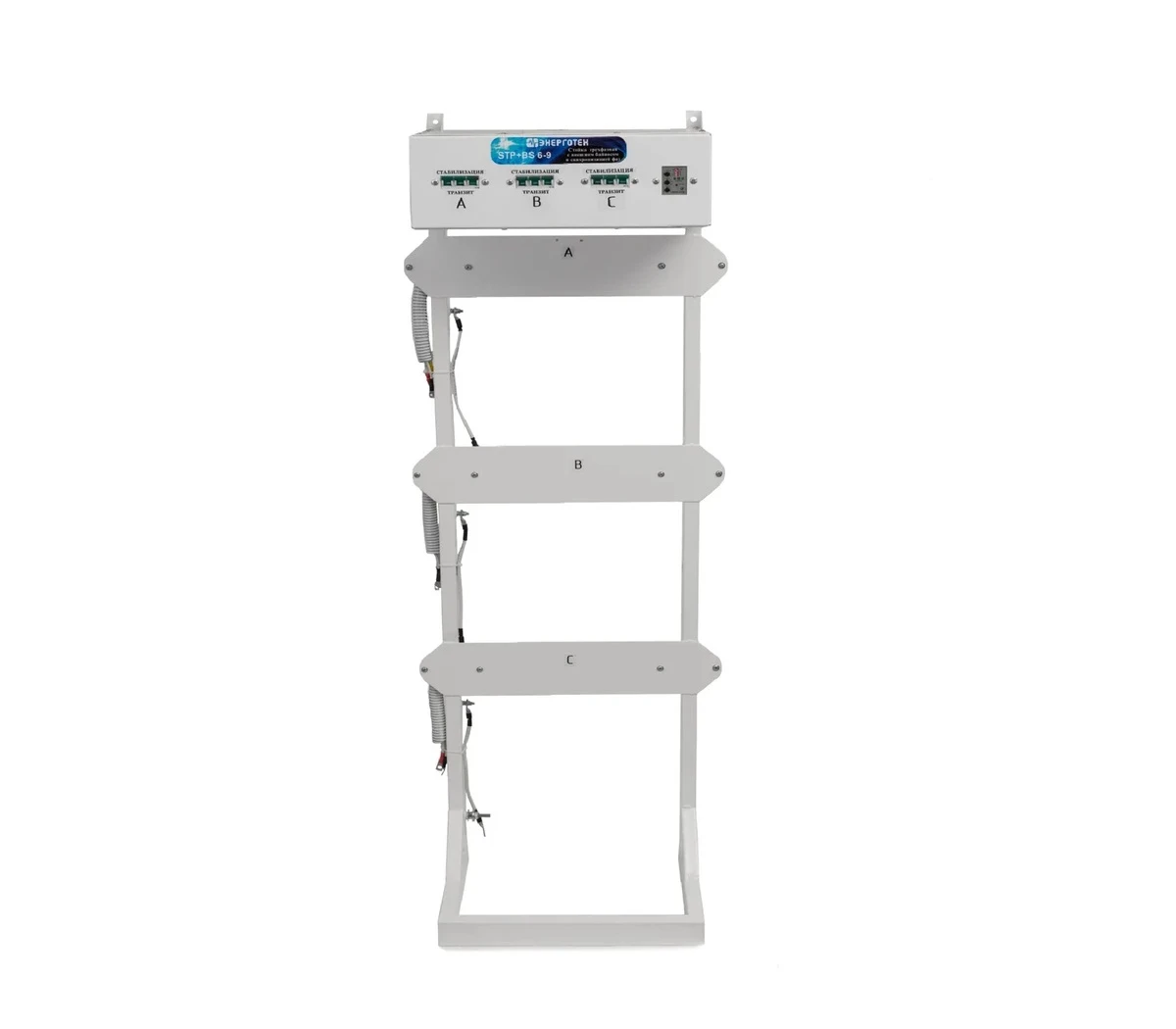

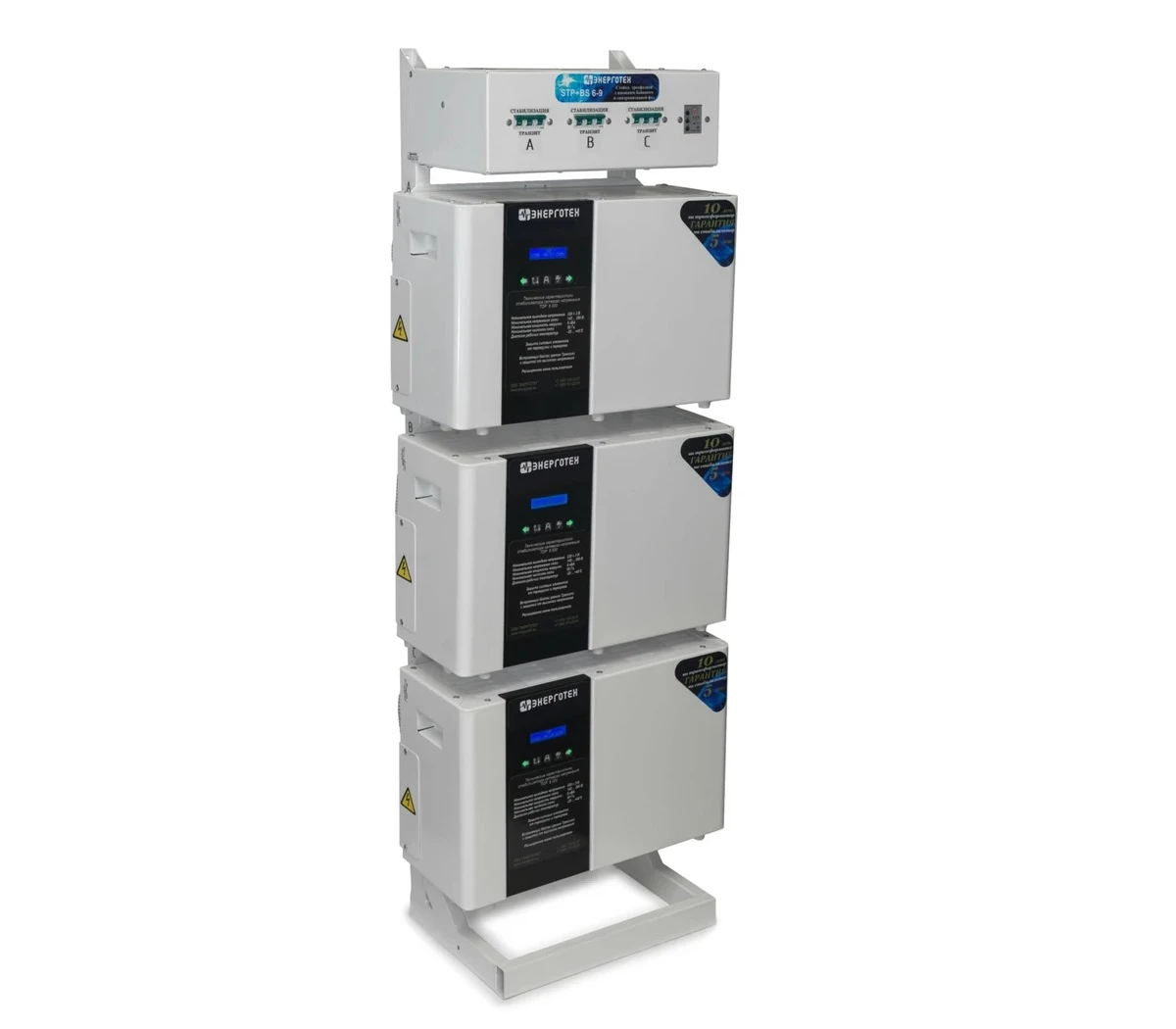

Трехфазный стабилизатор напряжения Энерготех TOP TOP 27000 состоит из трех однофазных стабилизаторов напряжения по 9000 ВА, подключенных по схеме «звезда» и смонтированных на монтажной стойке. Устройство предназначено для непрерывного использования в общественных местах, в жилых, коммерческих и производственных зонах. Номинальная мощность нагрузки: 27000, ВА Номинальный диапазон входного (сетевого) напряжения: фазного 145 ÷ 280 Вольт, линейного 251 ÷ 485 Вольт Предельно допустимый диапазон входного (сетевого) напряжения: фазного 125 ÷ 305 Вольт, линейного 216 ÷ 528 Вольт Номинальное выходное напряжение (по умолчанию): фазное 220 Вольт, линейное 380 Вольт Точность стабилизации ± 1,5 % Максимально допустимое отклонение выходного (стабилизированного) напряжения от номинального: фазного ± 3 Вольт, линейного ± 5 Вольт Число ступеней автоматического регулирования: 36 Допустимая кратковременная перегрузка в течение 10 сек - 150%, в течение 5 сек - 200%, в течение 1 сек - 400% КПД, не менее: 0,97 Номинальная частота питающей сети: 50 Гц Тип стабилизатора: Электронный с тиристорной коммутацией Класс защиты: IP 20 (негерметизирован) Климатическое исполнение: УХЛ 4.2 Температуре окружающей среды от -25 до +45 °C; Относительной влажности до 80% (при 25°C); Атмосферном давлении от 630 до 800 мм рт. ст.ст. При использовании обеспечивается: удобный и компактный монтаж стабилизаторов ; быстрое подключение, возможность оперативной замены любого стабилизатора, либо отключение для осуществления ремонта в сервисном центре ; время обесточенного состояния нагрузки при использовании внешнего байпаса не более 1 минуты; защиту от пропадания, асимметрии и нарушения порядка чередования фаз для трехфазных нагрузок; бесперебойную работу однофазных нагрузок, при пропадании напряжения на соседней фазе; возможность, при необходимости, объединения стабилизаторов разной мощности и точности; задержку на отключение трехфазной нагрузки после пропадания напряжения на одной из фаз 3 секунды; задержку на включение трехфазной нагрузки после восстановления напряжения на всех трех фазах 5 секунд; защиту трехфазной нагрузки в режиме транзит от выхода напряжения за границы диапазона 180 260 В; Внутри блока расположен Контактор, который подает напряжение на трехфазный выход только при условии нахождения всех трех фаз в нормальном состоянии (определяется настройками реле). При работе всех трех стабилизаторов в режиме стабилизации реле контролирует только пропадание фаз. Нормальное функционирование стабилизатора будет происходить при нахождении верхнего переключателя реле в режиме «380», ЧФ в режиме «ВЫКЛ», ПФ, Umin и Umax в режиме «ВКЛ», Uном = 10%, Твкл и Тср в средних положениях. При переключении одного из блоков в режим «Транзит», реле может отключить выход при сильном отклонении напряжения на нестабилизированной фазе. Для более тонкой настройки порогов и задержек, рекомендуется обратится к руководству по эксплуатации реле РНПП311М (прилагается). Для однофазных нагрузок на стойке предусмотрены несинхронизированные выходы, которые не отключаются контактором. Стабилизаторы напряжения ЭНЕРГОТЕХ произведены на основе автотрансформатора с медной обмоткой и качественных мощных силовых ключей, имеют хорошие технические показатели и высокий уровень надежности. Стабилизатор собран в металлическом корпусе с возможностью эксплуатации его в трех различных положениях: настенном, напольном, положив на заднюю поверхность. На лицевой части расположен многофункциональный ЖК дисплей, который показывает необходимые параметры, такие как: входящее/выходящее напряжение, ток, нагрузку, режим работы, температуру трансформатора, температуру силовых ключей и др. На левой боковой панели расположены переключатель режимов работы «СТАБИЛИЗАЦИЯ ТРАНЗИТ», а также автоматический выключатель максимальной токовой защиты с независимым расцепителем. На задней панели стабилизатора расположены входной и выходной разъемы для стационарного подключения.
