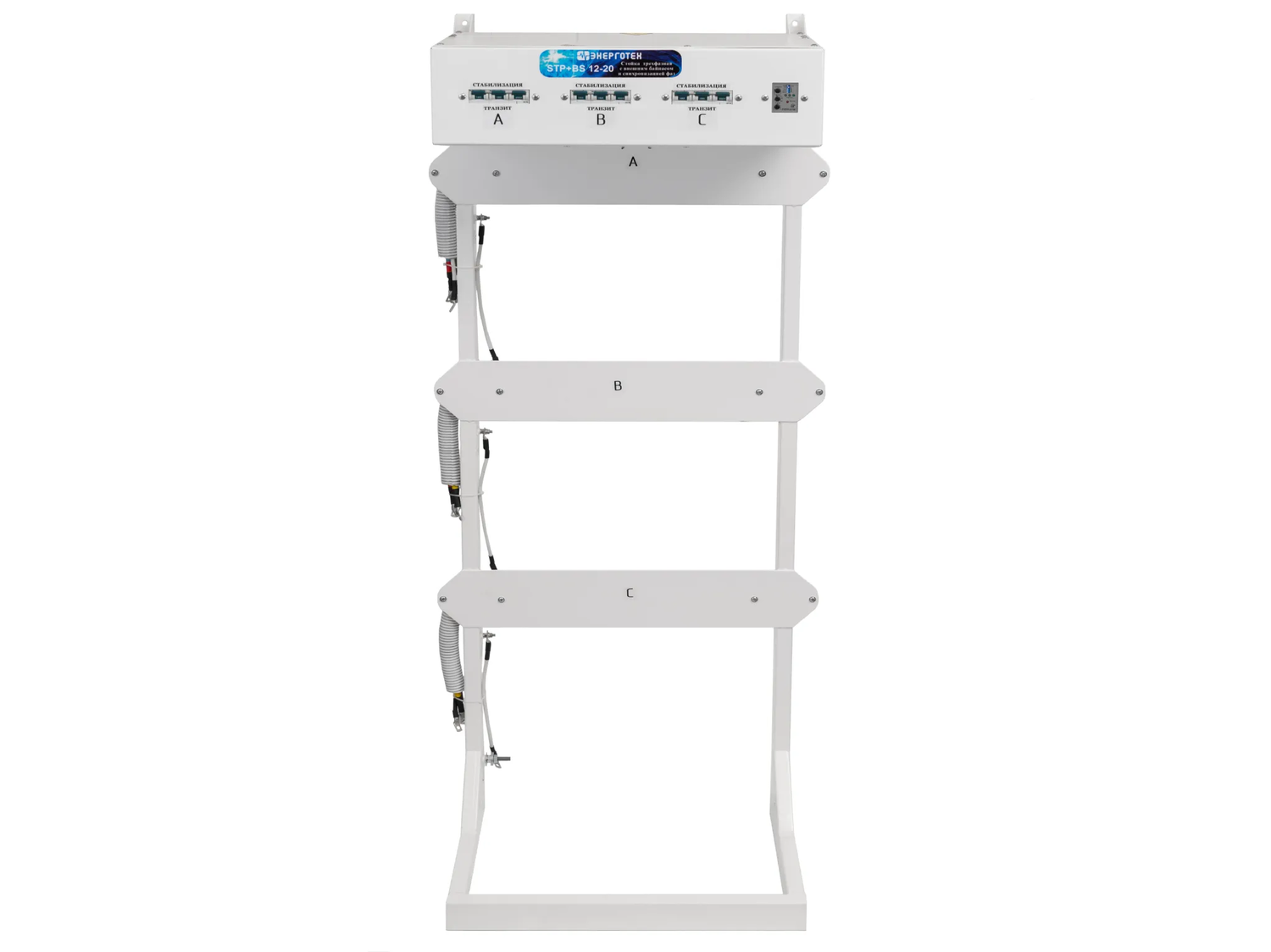

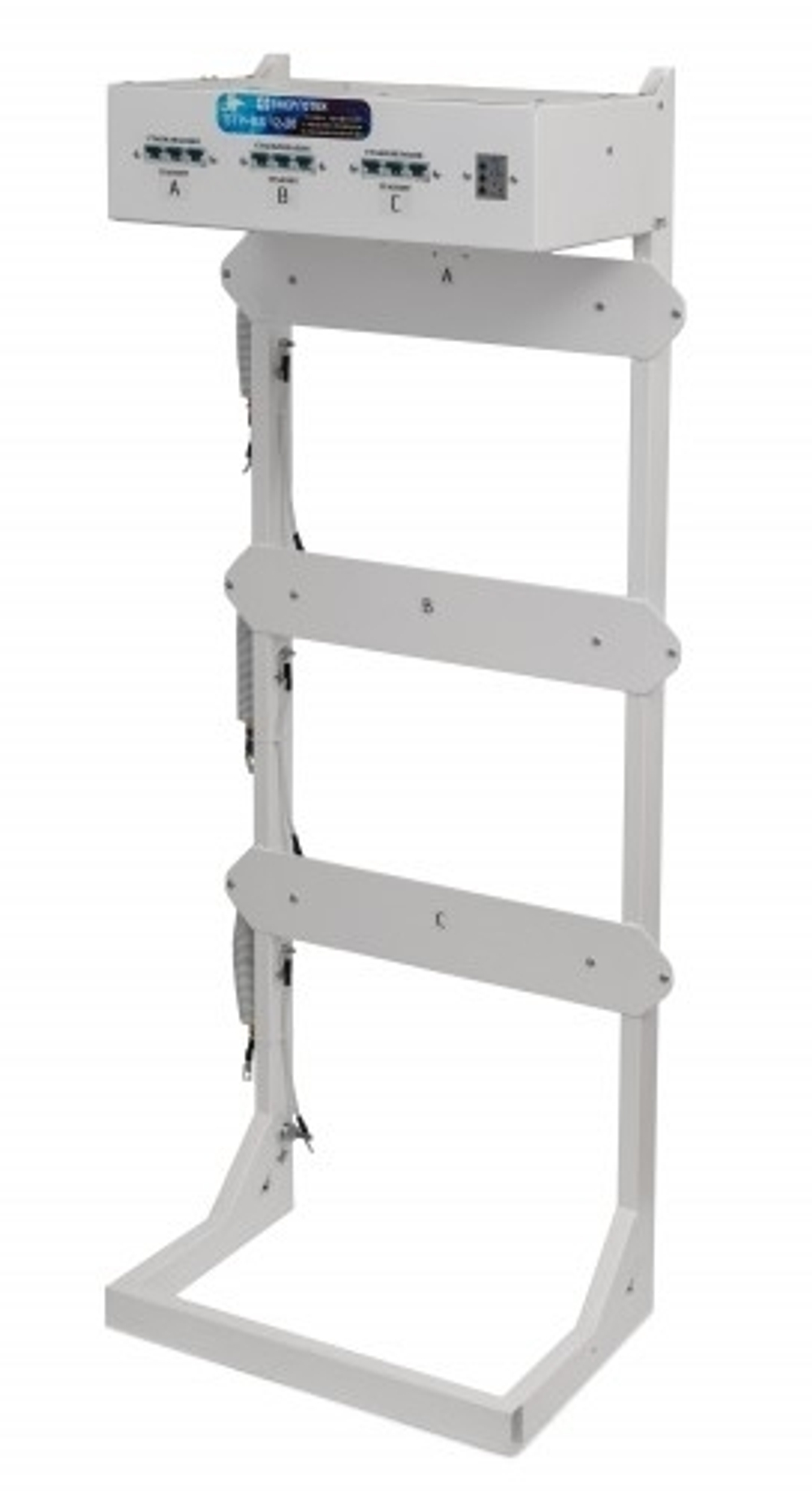

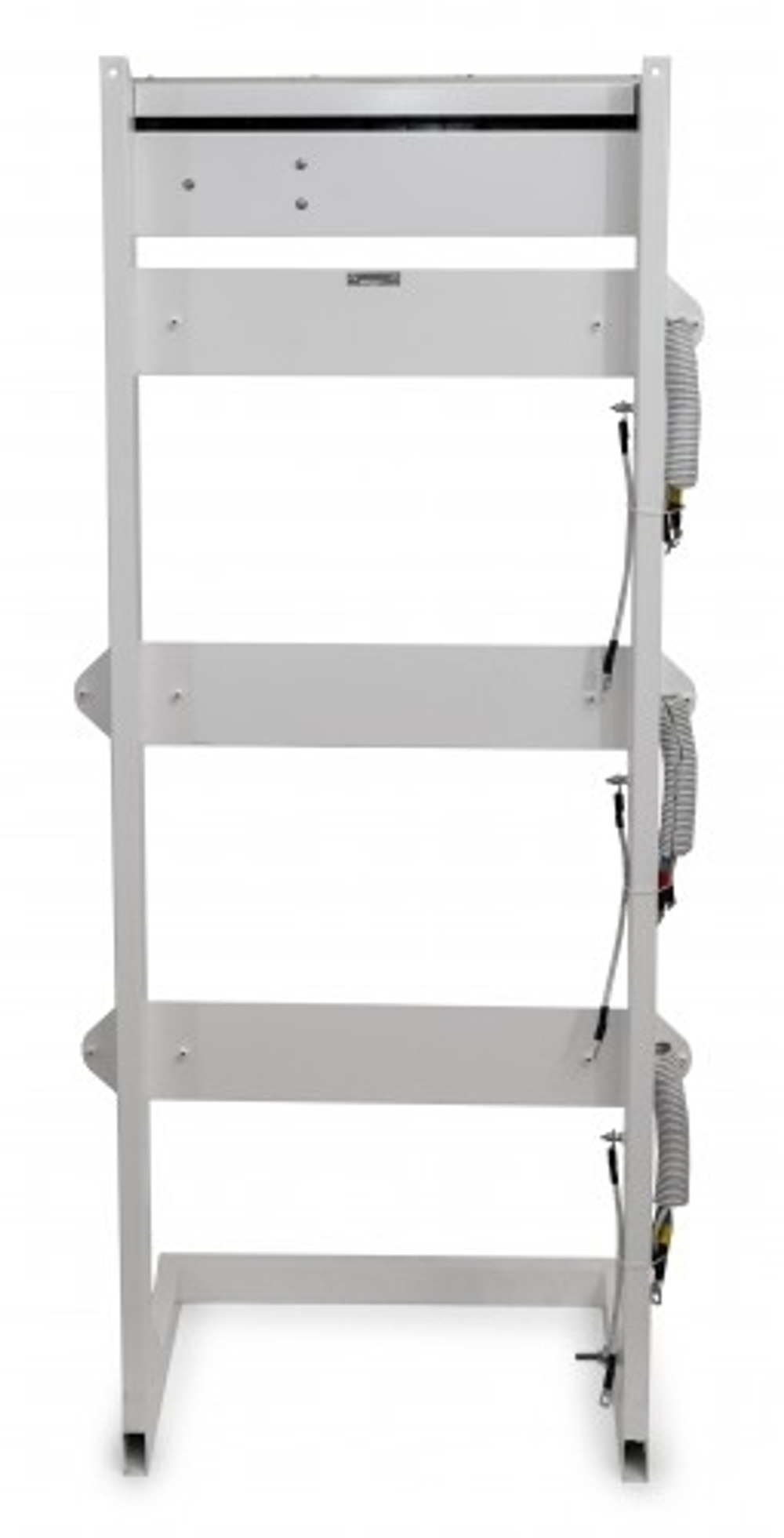

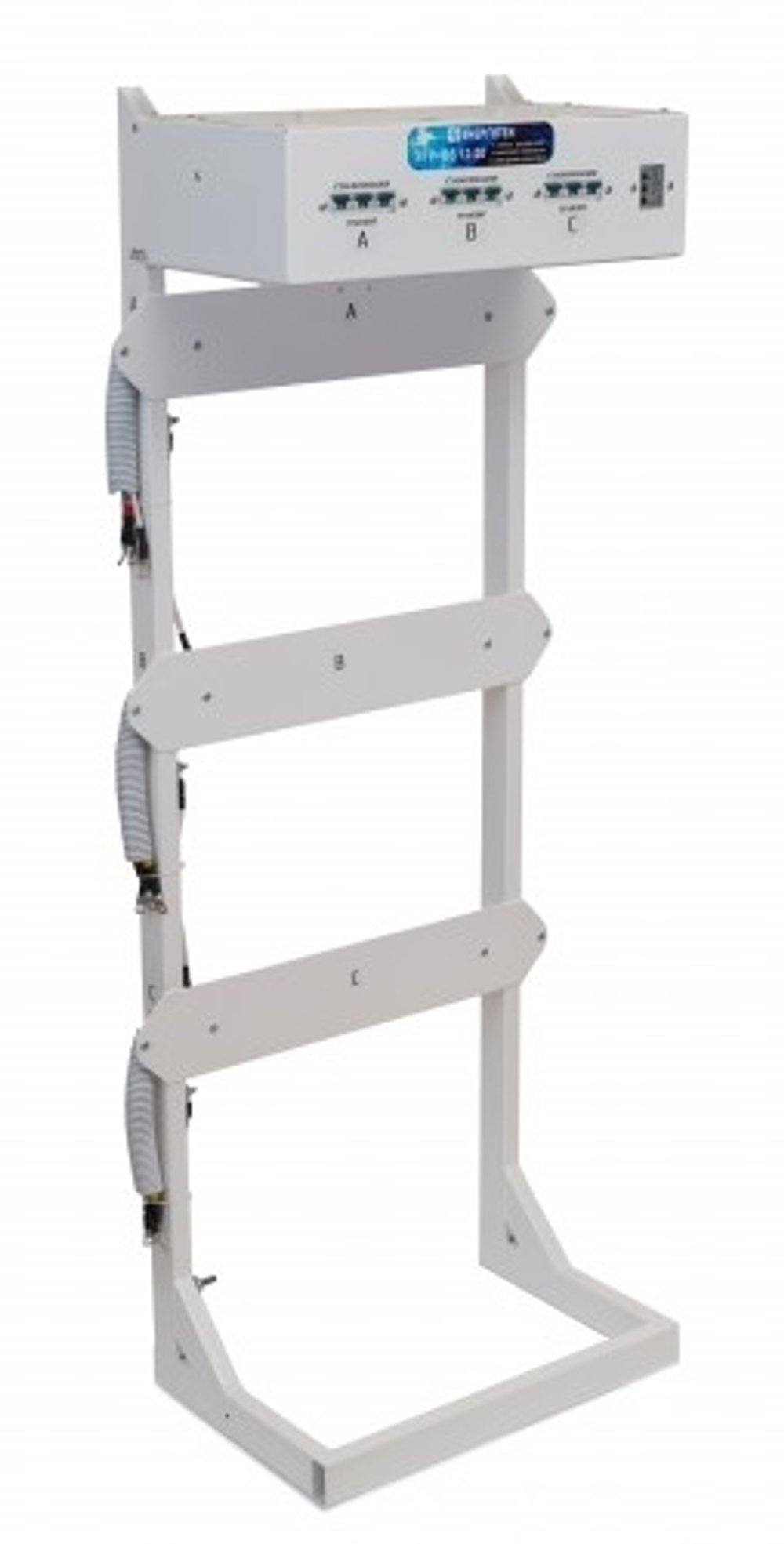

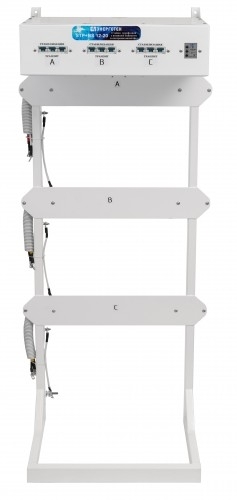

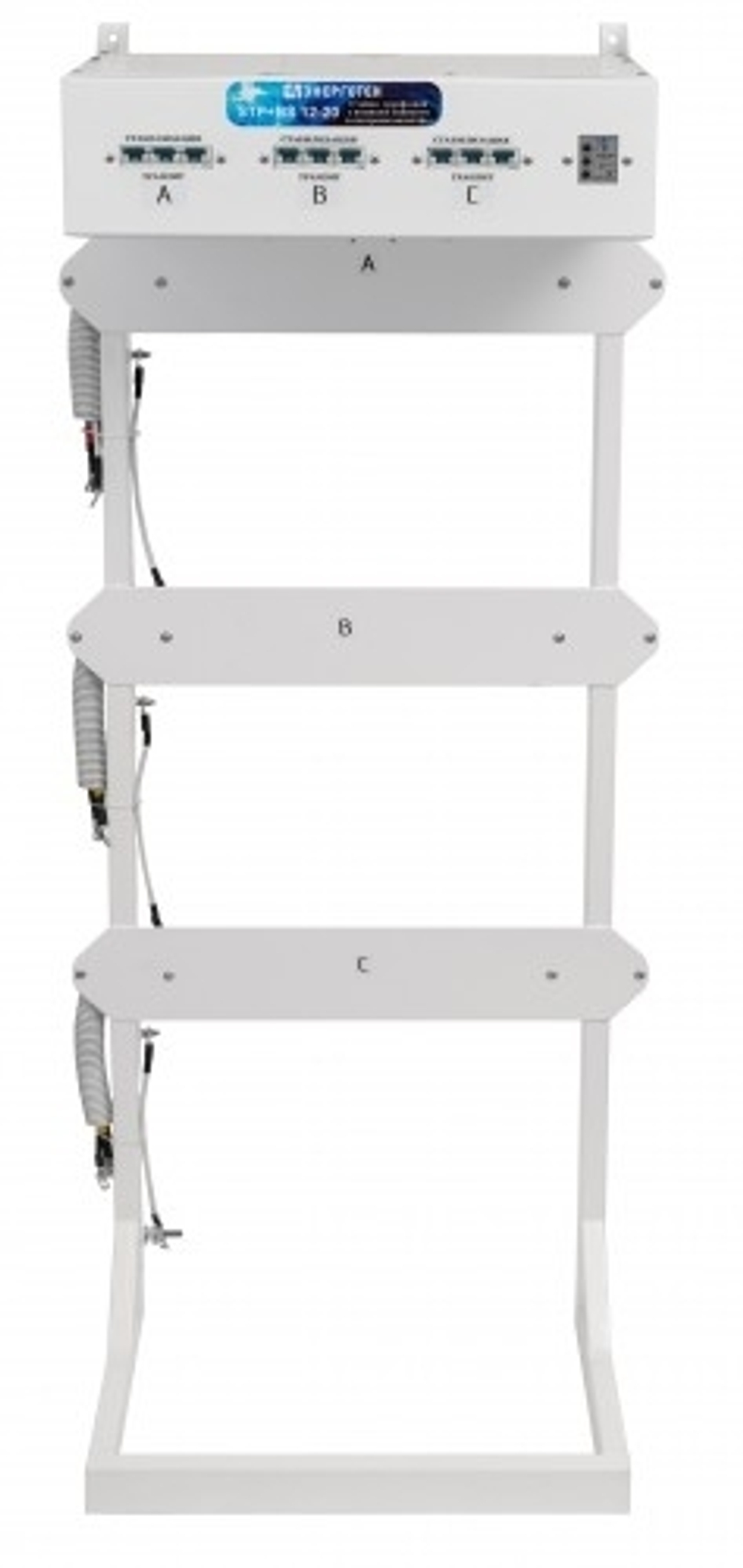

Стойка Энерготех STP 12-20 + БКС (TOP-PRIME)

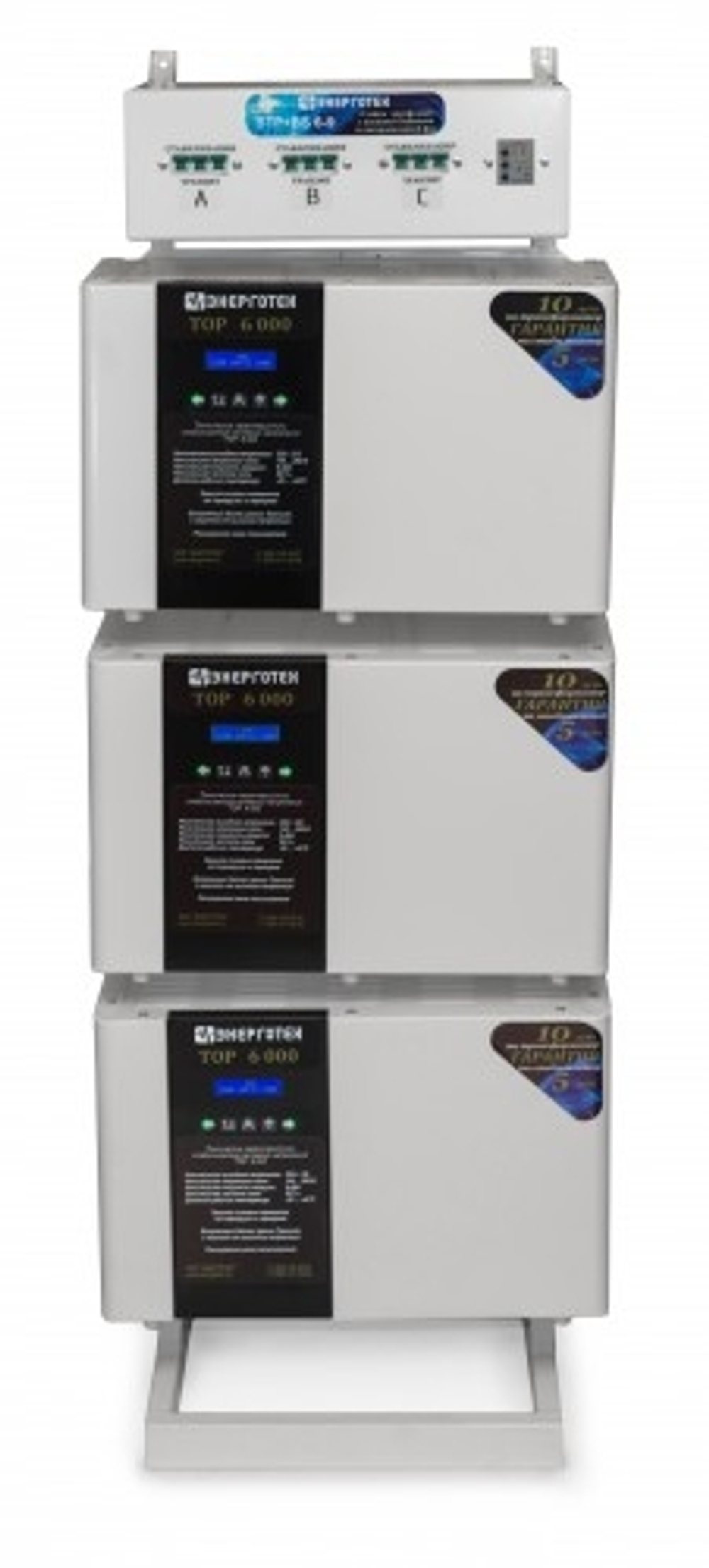

Стойка синхронизации и внешнего байпаса предназначена для объединения трех однофазных стабилизаторов напряжения TOP или PRIME для работы в трехфазном режиме. Масса не более 25 кг Габариты 350х600х1500 мм ( ГхШхВ ) Стойка предназначена для объединения трех однофазных стабилизаторов напряжения TOP или PRIME для работы в трехфазном режиме. Имеет устойчивое положение на горизонтальной поверхности. На стойке предусмотрены отверстия для крепления к вертикальной плоскости (стены либо окна), для обеспечения дополнительной устойчивости и надежной неподвижности конструкции. В верхней части Стойки расположен блок коммутации и синхронизации. Задняя крышка блока закрывает клеммные колодки, служащие для подсоединение подводящих и отходящих проводов. На передней панели блока расположены переключатели режимов работы каждого подключенного стабилизатора, «Стабилизация» «Транзит» и реле напряжения РНПП311М. Внутри блока расположен Контактор, который подает напряжение на трехфазный выход только при условии нахождения всех трех фаз в нормальном состоянии (определяется настройками реле). При работе всех трех стабилизаторов в режиме стабилизации реле контролирует только пропадание фаз. Нормальное функционирование стабилизатора будет происходить при нахождении верхнего переключателя реле в режиме «380», ЧФ в режиме «ВЫКЛ», ПФ, Umin и Umax в режиме «ВКЛ», Uном = 10%, Твкл и Тср в средних положениях. При переключении одного из блоков в режим «Транзит», реле может отключить выход при сильном отклонении напряжения на нестабилизированной фазе. Для более тонкой настройки порогов и задержек, рекомендуется обратится к руководству по эксплуатации реле РНПП311М (прилагается). Для однофазных нагрузок на стойке предусмотрены несинхронизированные выходы, которые не отключаются контактором. При необходимости осуществления обслуживания, ремонта или замены одного из стабилизаторов его следует выключить (автомат стабилизатора в положение «ВЫКЛ»), после чего перевести соответствующий переключатель в режим «ТРАНЗИТ». После этого контактор восстановит трехфазное питание, а стабилизатор может быть отключен от клемм Стойки. Предварительно нужно обязательно убедится в отсутствии высокого напряжения на отсоединяемых проводах. Стойка обеспечивает: удобный и компактный монтаж стабилизаторов ; быстрое подключение, возможность оперативной замены любого стабилизатора, либо отключение для осуществления ремонта в сервисном центре ; время обесточенного состояния нагрузки при использовании внешнего байпаса не более 1 минуты; защиту от пропадания, асимметрии и нарушения порядка чередования фаз для трехфазных нагрузок; бесперебойную работу однофазных нагрузок, при пропадании напряжения на соседней фазе; возможность, при необходимости, объединения стабилизаторов разной мощности и точности; задержку на отключение трехфазной нагрузки после пропадания напряжения на одной из фаз 3 секунды; задержку на включение трехфазной нагрузки после восстановления напряжения на всех трех фазах 5 секунд; защиту трехфазной нагрузки в режиме транзит от выхода напряжения за границы диапазона 180 260 В;
