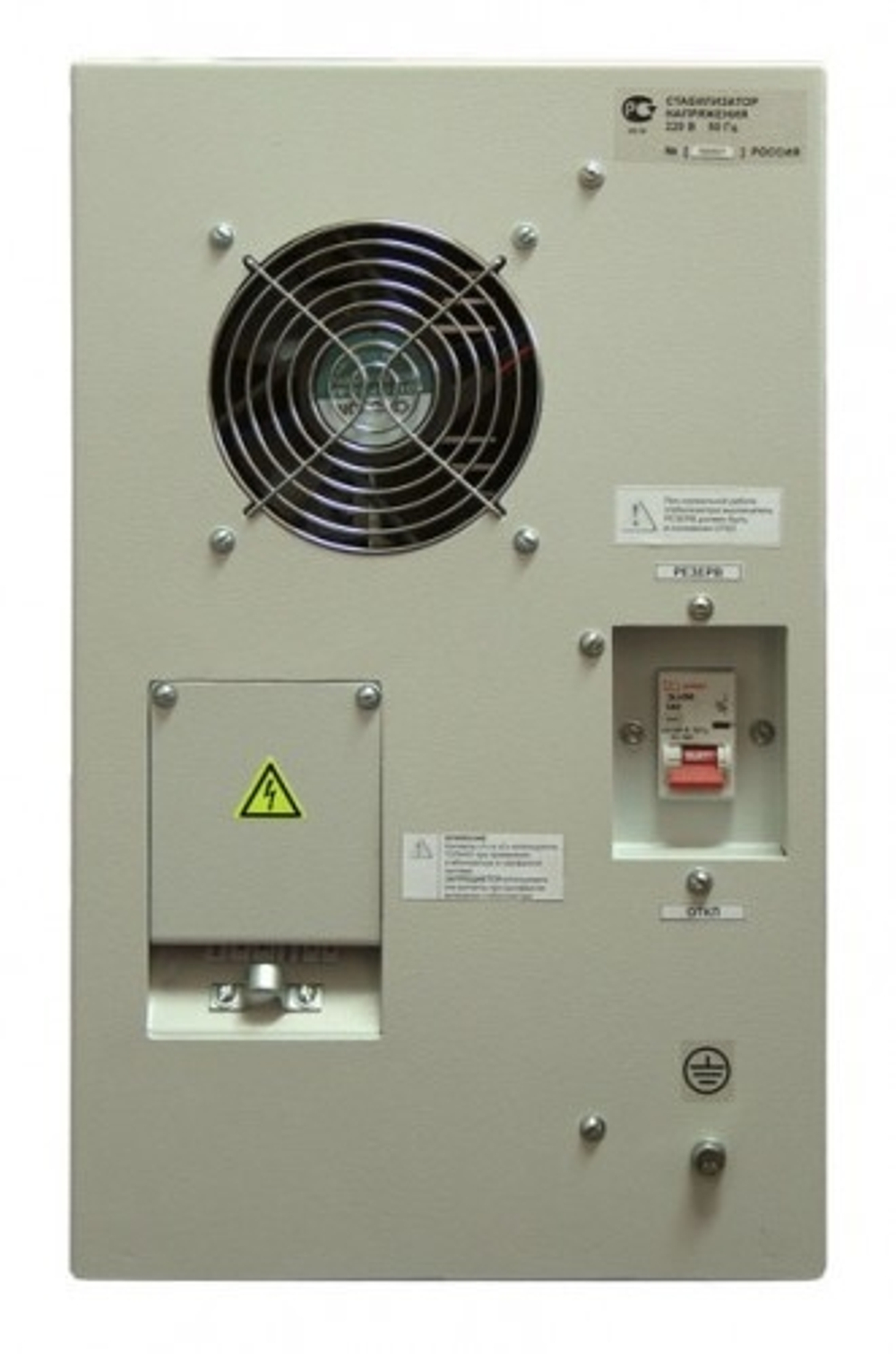

Стабилизатор переменного напряжения Штиль R 13500-3, 13,5 кВА

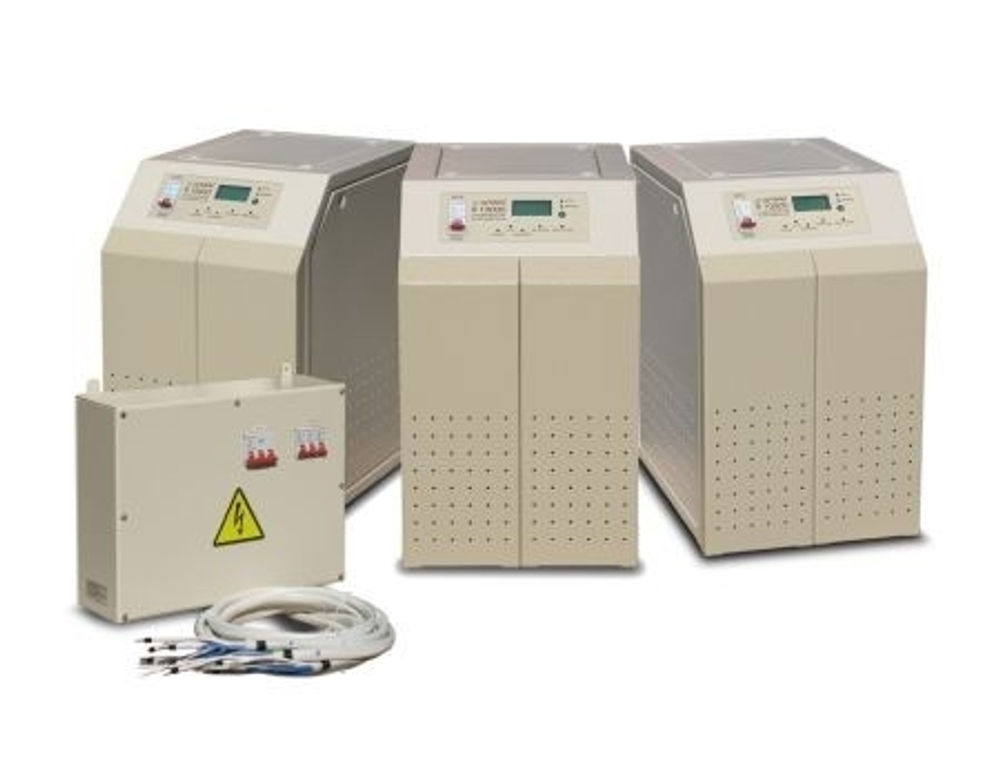

Трехфазный стабилизатор переменного напряжения "Штиль" R 13500-3 является одним из линейки стабилизаторов напряжения "Штиль" серии "Стандарт" (R). Конструктивно стабилизатор напряжения "Штиль" R 13500-3 состоит из трех напольных однофазных силовых блоков, настенного блока коммутации и комплекта кабелей для соединения всех блоков между собой. Назначение стабилизатора напряжения "Штиль" R 13500-3 - это защита различного промышленного оборудования, суммарная электрическая мощность которого не превышает 13,5 кВА. При подключении асинхронных электродвигателей (имеются в составе станков, холодильников, насосов, компрессоров, моек высокого давления) стабилизатор напряжения должен иметь как минимум трехкратный запас по мощности относительно мощности электродвигателя. Технические характеристики Число фаз 3 Максимальная мощность нагрузки, кВА 13,5 Допустимая перегрузка 100% - 10 с Рабочий диапазон входного фазного напряжения, В 155-255 Предельный диапазон входного фазного напряжения, В 135-275 Номинальная входная частота, Гц 50 Диапазон входной частоты, Гц 48-52 Максимальный ток холостого хода при входном напряжении 220 В, мА 169 Стабилизация выходного фазного напряжения, % ±5 Рабочий диапазон выходного фазного напряжения, В 209-231 Предельный диапазон выходного фазного напряжения, В 180-242 Допустимый коэффициент амплитуды кривой переменного тока нагрузки (пик-фактор) <=3:1 Число уровней коррекции 7 КПД, % 95 Диапазон изменения нагрузки, % 0...100 Коэффициент мощности нагрузки 0-1 Тип ключей тиристоры Время регулирования напряжения одного уровня коррекции, мс <=30 Защита от перегрузки и КЗ электронная и автоматический выключатель Фильтр EMI/RFI входной/выходной Климатическое исполнение УХЛ 4.2 по ГОСТ 15150 Диапазон температуры окружающей среды, °С +1...+40 Относительная влажность воздуха, % 0...80 Вид охлаждения принудительное Степень защиты IP30 Устойчивость к механическим воздействиям М1 по ГОСТ 17516.1 Масса, кг 95 Габаритные размеры (ШхВхГ), мм 3х(265x440х385)+1х(405x300х113) Габаритные размеры в упаковке (ШхВхГ), мм 3х(280х450х400)+1х(500x410х150) Гарантийный срок, мес 24 Срок службы, лет 10 Конструктивные особенности трехфазных стабилизаторов напряжения "Штиль" мощностью 13,5...36 кВА серии "Стандарт": в составе стабилизатора напряжения три однофазных силовых блока, блок коммутации и комплект кабеля; тороидальный силовой автотрансформатор; двойная защита нагрузки от аварийно высокого входного напряжения; автоматическое отключение автотрансформатора от сети при увеличении входного напряжения >300 В с последующим автоматическим включением после снижения напряжения до безопасного уровня; принудительное охлаждение (встроенный программно управляемый вентилятор); дискретное (ступенчатое) регулирование выходного напряжения; широкий диапазон входного напряжения; высокая перегрузочная способность; тиристорные силовые ключи; высокое быстродействие; электронная защита от короткого замыкания и перегрузки с автоматическим отключением; возможность работы стабилизатора на заявленную мощность нагрузки во всём предельном диапазоне входного напряжения; автоматическое отключение нагрузки при выходе входного или выходного напряжения за установленный предельный диапазон с последующим автоматическим включением после возвращения напряжения в рамки предельного диапазона; ручной сервисный байпас (как в силовом блоке, так и в блоке коммутации); входной и выходной фильтр высокочастотных сетевых помех; светодиодный цифровой индикатор, отображающий основные параметры (входное и выходное напряжение, мощность нагрузки), светодиодная индикация режимов работы; клеммные колодки для подключения сети и нагрузки.
