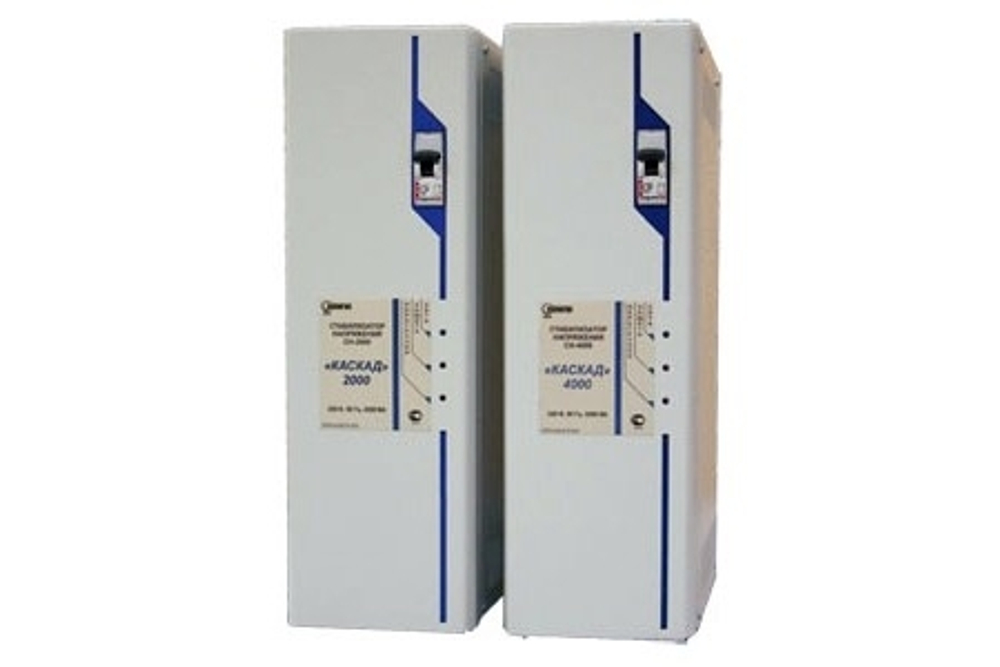

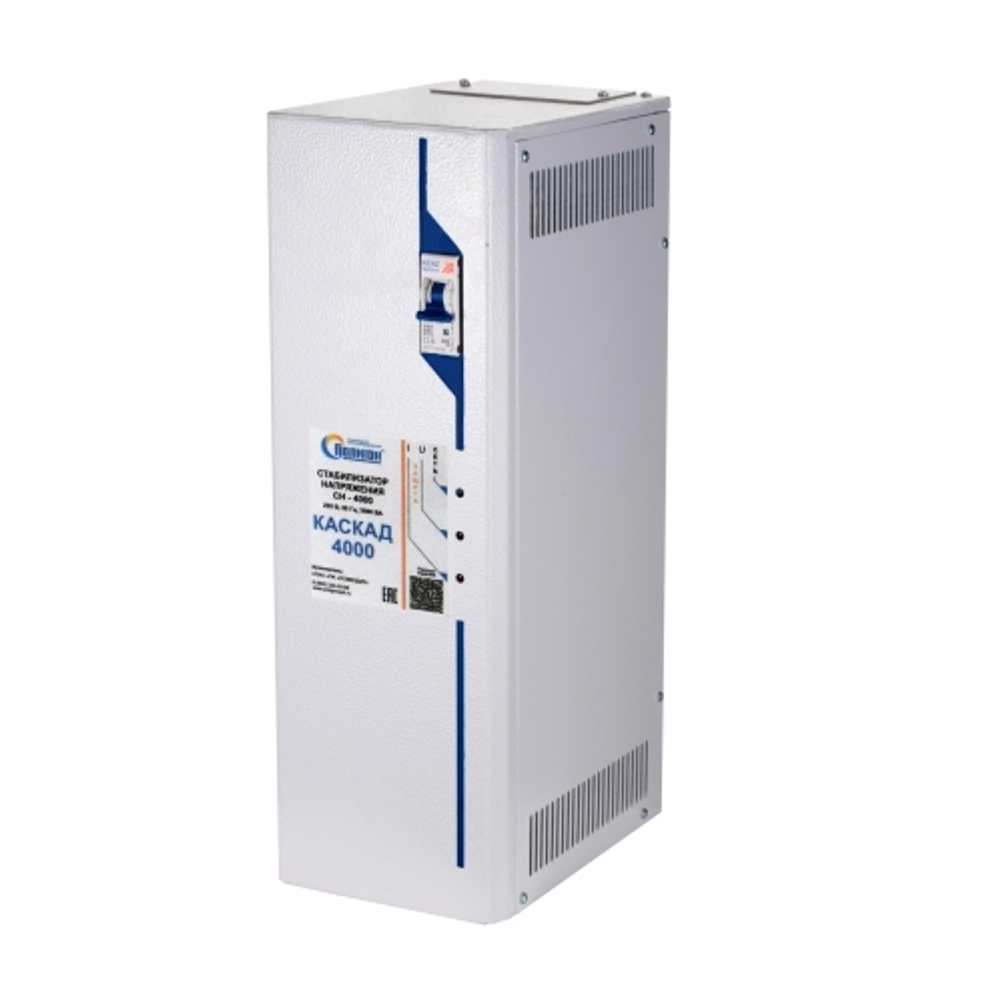

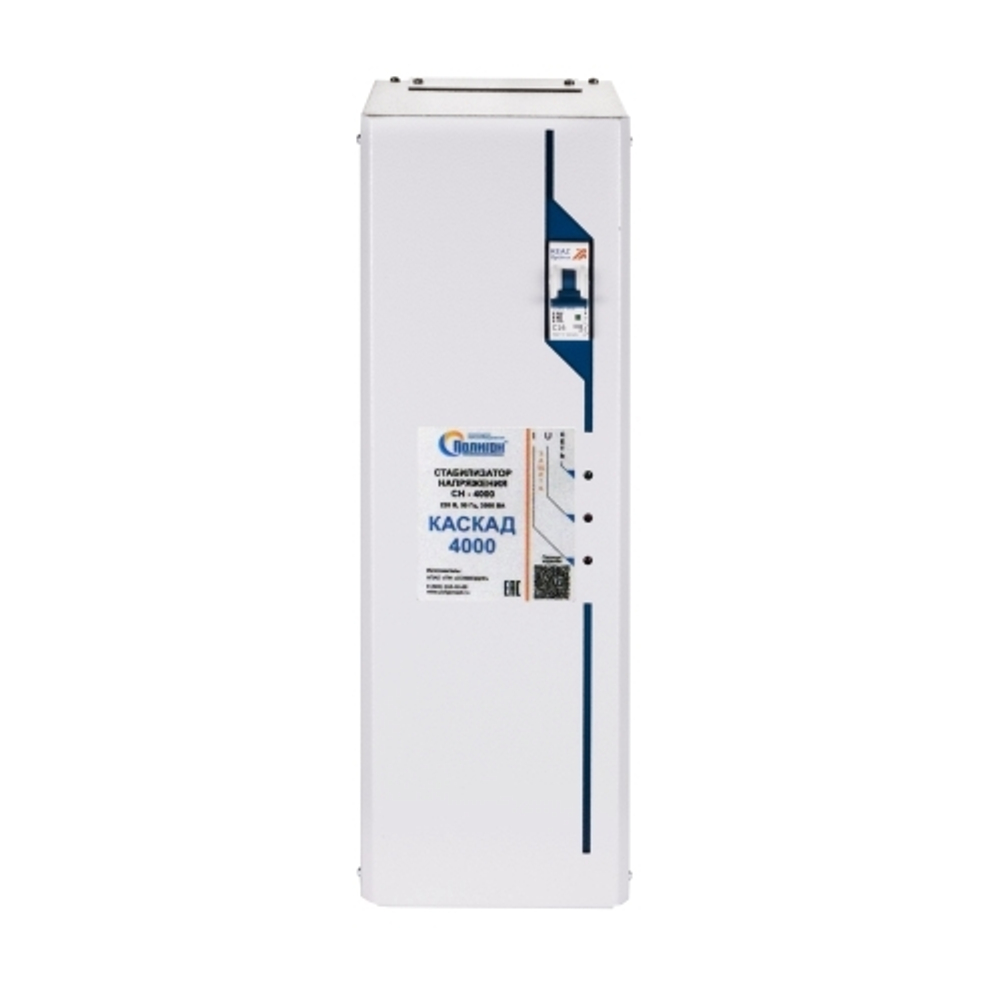

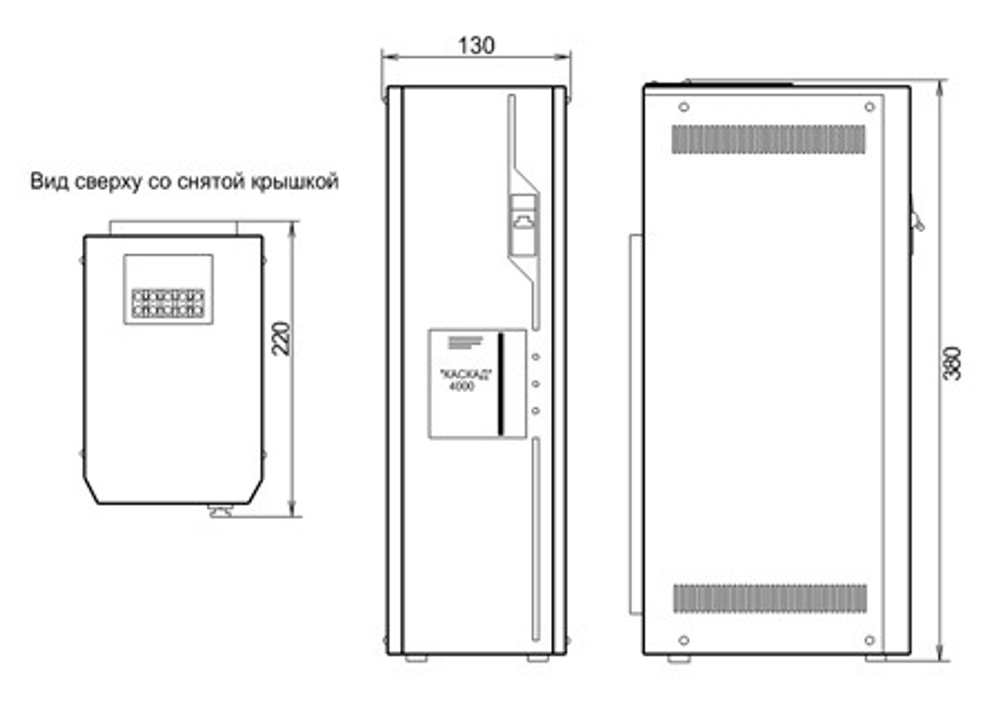

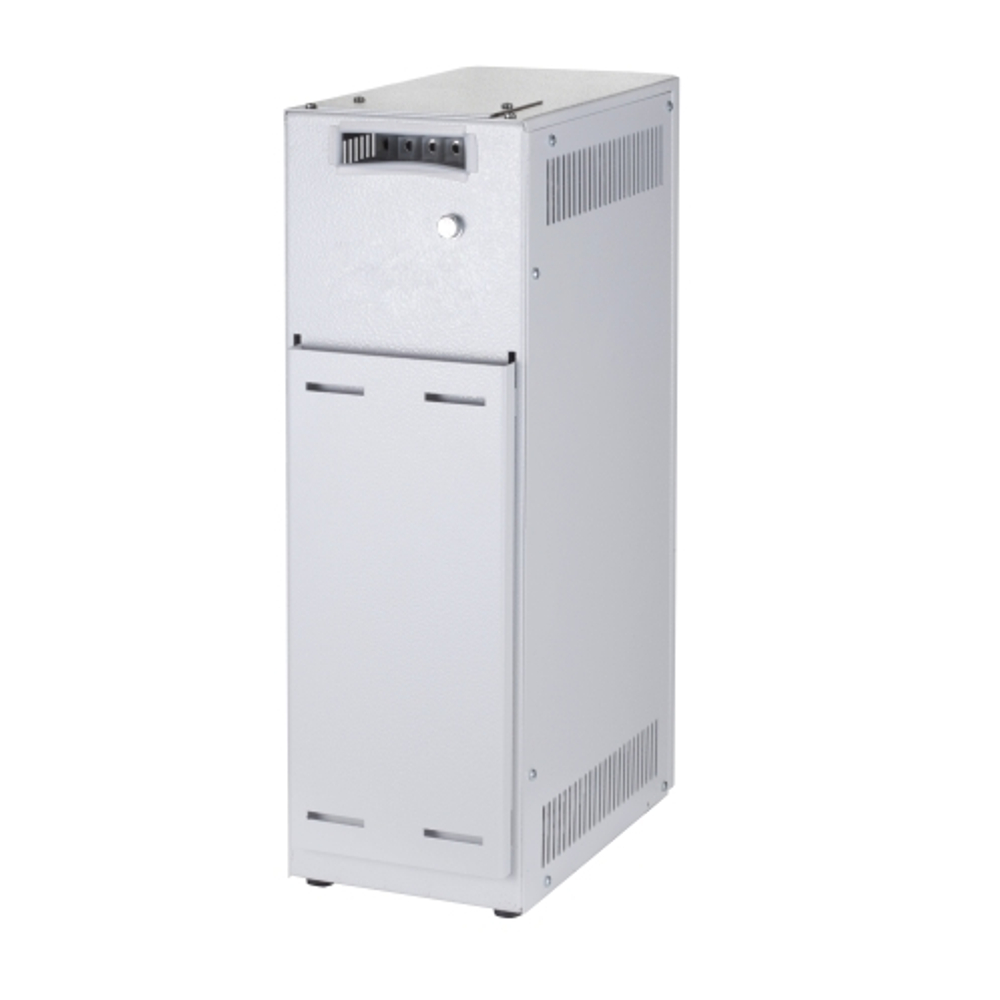

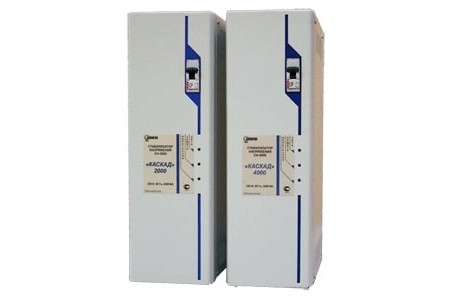

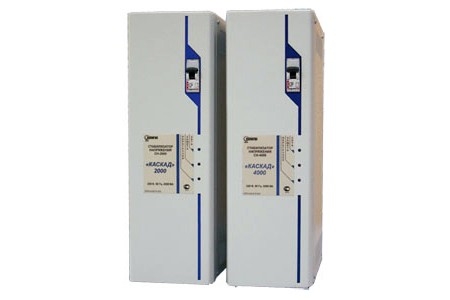

Электронный стабилизатор напряжения однофазный Каскад СН-4000 предназначен для обеспечения качественного электропитания компьютеров, оргтехники, медицинского оборудования, аудио- видеотехники и другой промышленной и бытовой аппаратуры, в сетях с напряжением отличным от номинального, а так же для защиты электронной техники от индустриальных и атмосферных импульсных помех, распространяемых по сети питания. Модель стабилизатора: СН-О-4000 Номинальная мощность, кВА (ток фазы, А): 3,5 (15,9) Активная мощность, кВт: 3,5 Диапазон входного напряжения при выходном 220±5%, В: - Диапазон входного напряжения при выходном 220±10%, В: 145-290 Диапазон входного напряжения при выходном 220-20%, В: 127 Диапазон входного напряжения при выходном 220±2,5%, В: 155-270 Масса, кг: 15 Габаритные размеры, мм: 130х380х220 Тип стабилизатора: электронный Номинальная мощность, кВА: 3,5 Количество фаз: однофазный Входное напряжение, В: 220 Температура эксплуатации, ˚С: от +40 до -25 Точность коррекции*, %: +/-2,5 Способ установки: напольный, настенный Допустимая перегрузка, %: 1000 КПД, %: 97 Байпас: нет Способ подключения: клеммные колодки Способ охлаждения: естественный Гарантия, мес: 36 Сопротивление изоляции, не менее, МОм: 2,0 Верхний порог напряжения отключения/включения нагрузки, В: 242/239 Нижний порог напряжения отключения/включения нагрузки, В: 176/198 Сечение проводов для подключения блока, мм2: 2,5 Коэффициент мощности, не менее: 0,99 Степень защиты: IP20 Номинальное входное напряжение, В, Гц: 220, 50 Максимальный ток, А: 15,9 Стабилизаторы напряжения обеспечивают: коррекцию питающего напряжения в широком диапазоне; защиту электронного оборудования от импульсных перенапряжений; Однофазные стабилизаторы напряжения «КАСКАД» функционально представляют собой «ступенчатые» корректоры напряжения состоящие: электронной измерительно-управляющей части, с использованием микропроцессора; исполнительных ключей (реле, симисторы) автотрансформатора. Для производства схемы управления стабилизаторов напряжения «КАСКАД» используются только высококачественные электронные компоненты и комплектующие ведущих мировых производителей, таких как: PHILIPS, THOMSON-CSF, TOSHIBA, TAKAMISAWA, MICROCHIP, RELPOL, MOTOROLA. Гарантийный срок - 3 года. Климатическое исполнение УХЛ 4.2. Эксплуатация производится в отапливаемых помещениях при температуре окружающей среды от +1 до +35°С и относительной влажности до 98% (при +25°С). Все модели стабилизаторов напряжения имеют В.Ч. фильтры с элементами защиты от мощных импульсных помех. Вышеуказанные элементы защищают нагрузку от высоковольтных выбросов и шумов, вызванных грозовыми разрядами, переходными процессами в сети, сварочным оборудованием, транспортом и т.д. Параметры защиты от импульсных перенапряжений Максимальный импульсный ток, выдерживаемый ограничителем 8 500 А Максимальная рассеиваемая энергия 140 Дж Время срабатывания 8/ 20x10-6 сек. Конструкция стабилизаторов напряжения Однофазные стабилизаторы напряжения моделей «Каскад 2000» и «Каскад 4000», представляют собой блок с кронштейном для настенного крепления. Также могут устанавливаться на полу. Корпусные элементы изготовлены из металла и окрашены износостойким полимерным покрытием. Цвет серый RAL 7035. Подключение к сети и нагрузке производится через клеммные зажимы, расположенные под верхней панелью стабилизатора напряжения. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Модель стабилизатора Номинальная мощность, ВА (ток фазы, А) Диапазон напряжения на входе при удержании напряжения на выходе 220 (-20%, +10%), В Диапазон напряжения на входе при удержании напряжения на выходе 220±5%, В Точность коррекции, % Масса, кг Габаритные размеры, мм Каскад СН-4000 3500 (16) 129 - 290 155 - 270 ±2,5 15 130х380х220 Системы защиты нагрузки и сервисные функции Система защиты от аварии сети При выходе напряжения на выходе стабилизатора напряжения за безопасные пределы (242/ 176 В) измерительно-управляющая схема отключает нагрузку. Включение нагрузки производится автоматически после понижения/ повышения напряжения на выходе до безопасного предела. Система защиты от перегрузки и КЗ Стабилизаторы напряжения имеют защиту от короткого замыкания и защиту от перегрузки в виде плавкого предохранителя и электронного защитного отключения.
