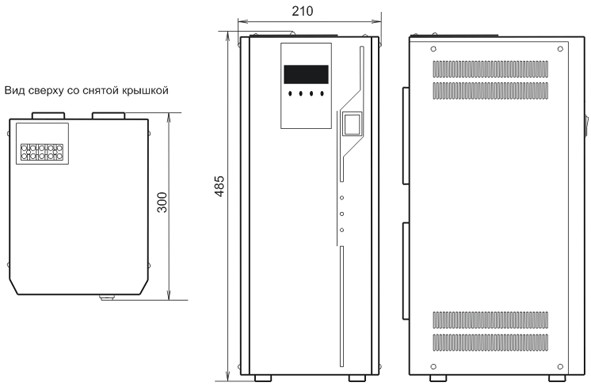

Предназначен для обеспечения качественного электропитания компьютеров, оргтехники, медицинского оборудования, аудио- видеотехники и другой промышленной и бытовой аппаратуры, в сетях с напряжением отличным от номинального; Для защиты электронной техники от индустриальных и атмосферных импульсных помех, распространяемых по сети питания. Номинальная мощность, кВА (ток фазы, А): 17,0 (77) Активная мощность, кВт: 17,0 Диапазон входного напряжения при выходном 220±5%, В: - Диапазон входного напряжения при выходном 220±10%, В: 166-282 Диапазон входного напряжения при выходном 220-20%, В: 147 Диапазон входного напряжения при выходном 220±2,5%, В: 180-262 Масса, кг: 50 Габаритные размеры, мм: 215х485х305 Тип стабилизатора: Электронный Номинальная мощность, кВА: 17,0 Количество фаз: однофазный Входное напряжение, В: 220 Температура эксплуатации, ˚С: от +40 до -25 Точность коррекции*, %: +/- 2,5 Способ установки: напольный, настенный КПД, %: 97 Байпас: есть Способ подключения: клеммные колодки Способ охлаждения: естественный Гарантия, мес: 36 Сопротивление изоляции, не менее, МОм: 2,0 Характеристика срабатывания токовой защиты (тепловая): тип С Верхний порог напряжения отключения/включения нагрузки, В: 242/239 Нижний порог напряжения отключения/включения нагрузки, В: 176/198 Нижний порог напряжения включения нагрузки при работе в режиме "ПРЯМОЕ ВКЛЮЧЕНИЕ", не менее, В: 170 Защита от короткого замыкания: Iнагр>(4/5)Iмакс (тип В) Сечение проводов для подключения блока, мм2: 25 Коэффициент мощности, не менее: 0,98 Степень защиты: IP20 Номинальное входное напряжение, В, Гц: 220, 50 Максимальный ток, А: 77 СТАБИЛИЗАТОРЫ НАПРЯЖЕНИЯ ОБЕСПЕЧИВАЮТ: ступенчатую регулировку напряжения в широком диапазоне с высокой точностью ± 2,5%, без разрыва фазы, без выброса помех в сеть и искажения формы питающего напряжения; защиту электронного оборудования от импульсных помех; режим «транзит». УСЛОВИЯ ЭКСПЛУАТАЦИИ И ТРАНСПОРТИРОВАНИЯ СТАБИЛИЗАТОРОВ НАПРЯЖЕНИЯ: Гарантийный срок 3 года. Климатическое исполнение модельного ряда УХЛ 4.2. Эксплуатация производится в отапливаемых помещениях при температуре окружающей среды от +1 до +35°С и относительной влажности до 80% (при +25°С). СИСТЕМЫ ЗАЩИТЫ НАГРУЗКИ И СЕРВИСНЫЕ ФУНКЦИИ Система защиты перенапряжений и провалов напряжений При аварии сети и повышении (понижении) фазного напряжения на выходе стабилизатора напряжения более (менее) 242 (176) В, происходит отключение нагрузки. Включение нагрузки производится автоматически после нормализации выходного напряжения. Система защиты от перегрузки Все модели стабилизаторов напряжения имеют электронную защиту от короткого замыкания и защиту от перегрузки. Характеристика срабатывания токовой защиты тип «Z». Защита от импульсных помех На всех моделях установлены варисторы для защиты от мощных импульсных помех. Вышеуказанные элементы защищают нагрузку от высоковольтных выбросов, вызванных грозовыми разрядами, переходными процессами в сети, сварочным оборудованием, транспортом и т.д. Параметры защиты от импульсных помех Максимальный импульсный ток, выдерживаемый ограничителем 12 кА Максимальная рассеиваемая энергия 250 Дж Время срабатывания 20 нс КОНСТРУКЦИЯ СТАБИЛИЗАТОРОВ НАПРЯЖЕНИЯ: однофазные стабилизаторы напряжения «Каскад» 500020000 имеют общий конструктив для установки на полу и отличаются номинальной мощностью и диапазонами коррекции напряжения; подключение к сети и нагрузке производиться через клеммные зажимы, расположенные под верхней панелью стабилизатора; включение нагрузки и ее электронная защита осуществляется с помощью магнитного пускателя (реле) и соответствующей схемы управления; на лицевой панели находятся индикаторы «СЕТЬ», «ЗАЩИТА», «ПЕРЕГРУЗКА» предназначенные для контроля и сигнализации о режимах работы системы; корпусные элементы изготовлены из металла и окрашены износостойким полимерным покрытием. Цвет серый RAL 7035.
