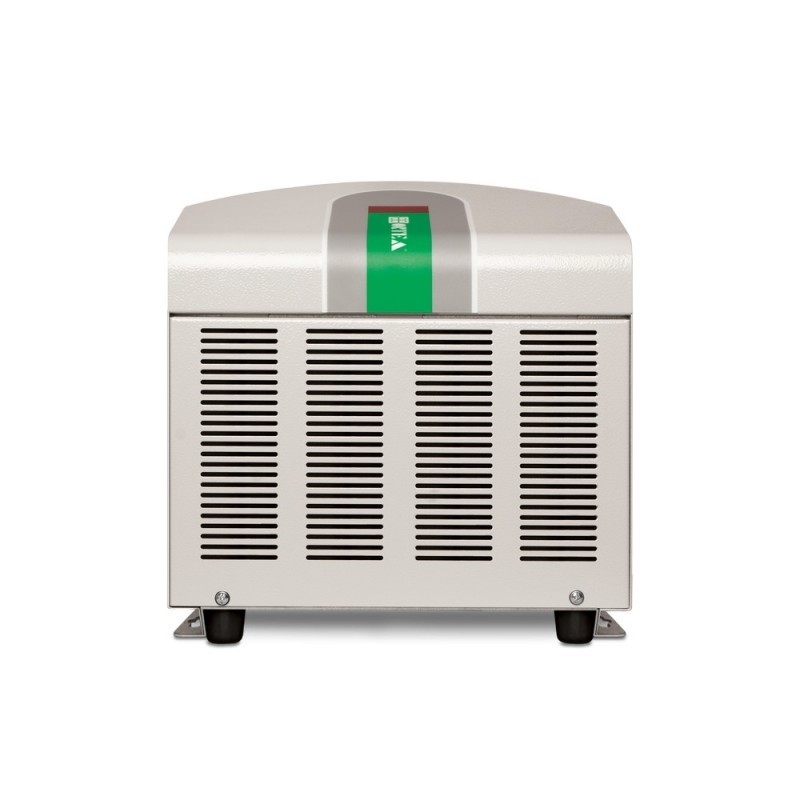

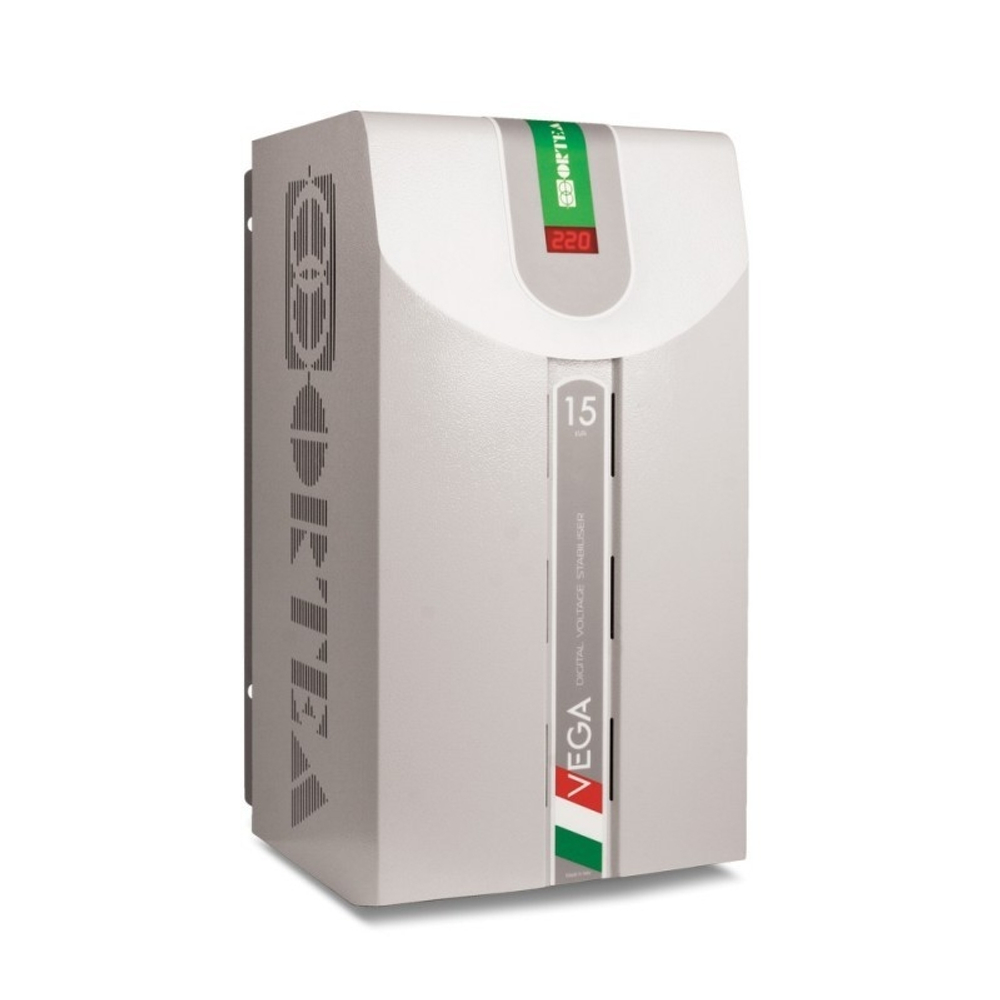

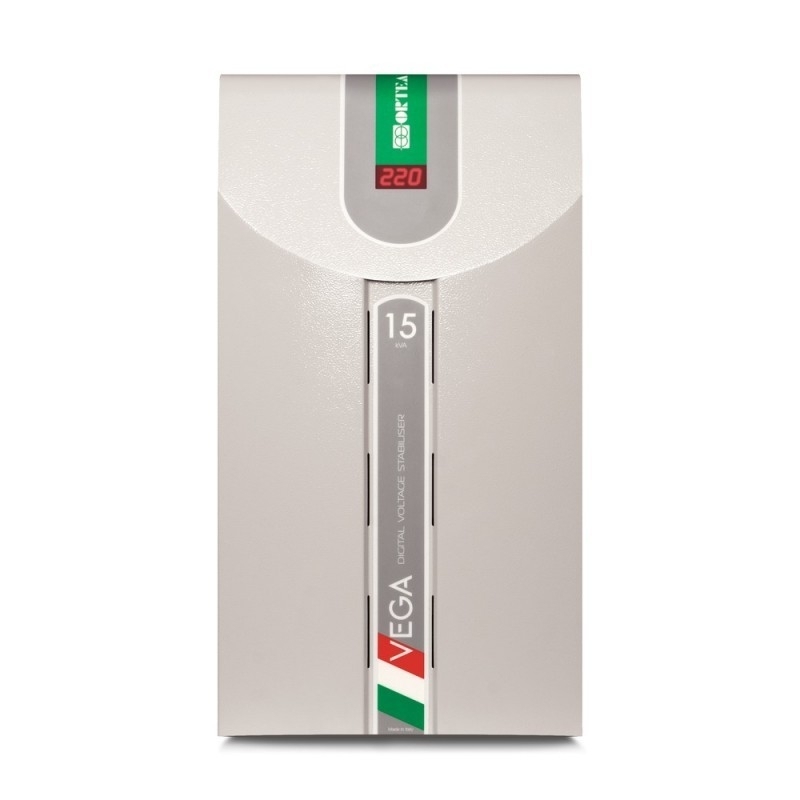

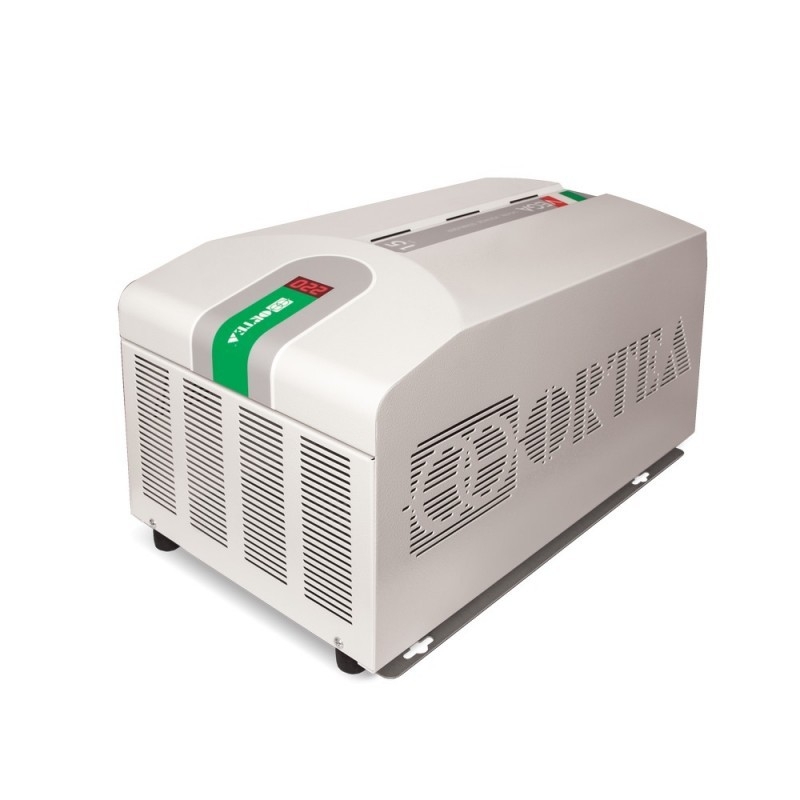

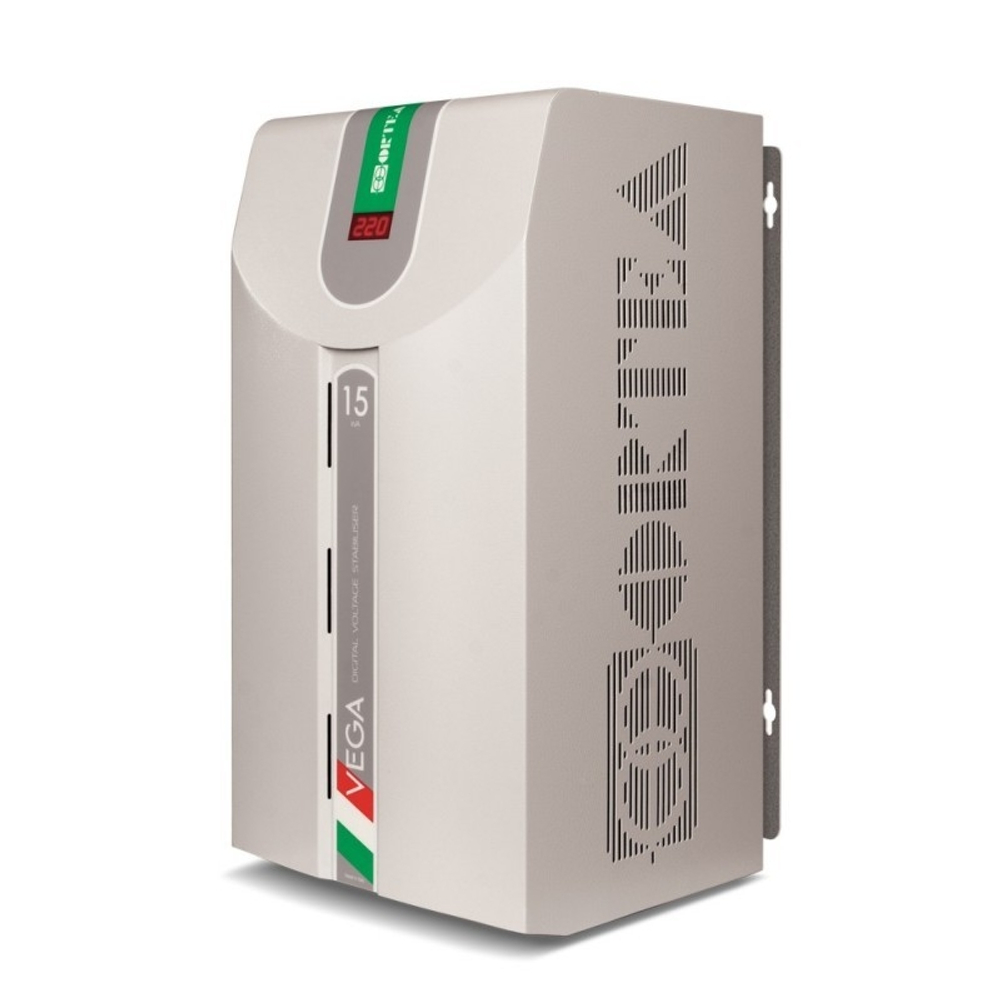

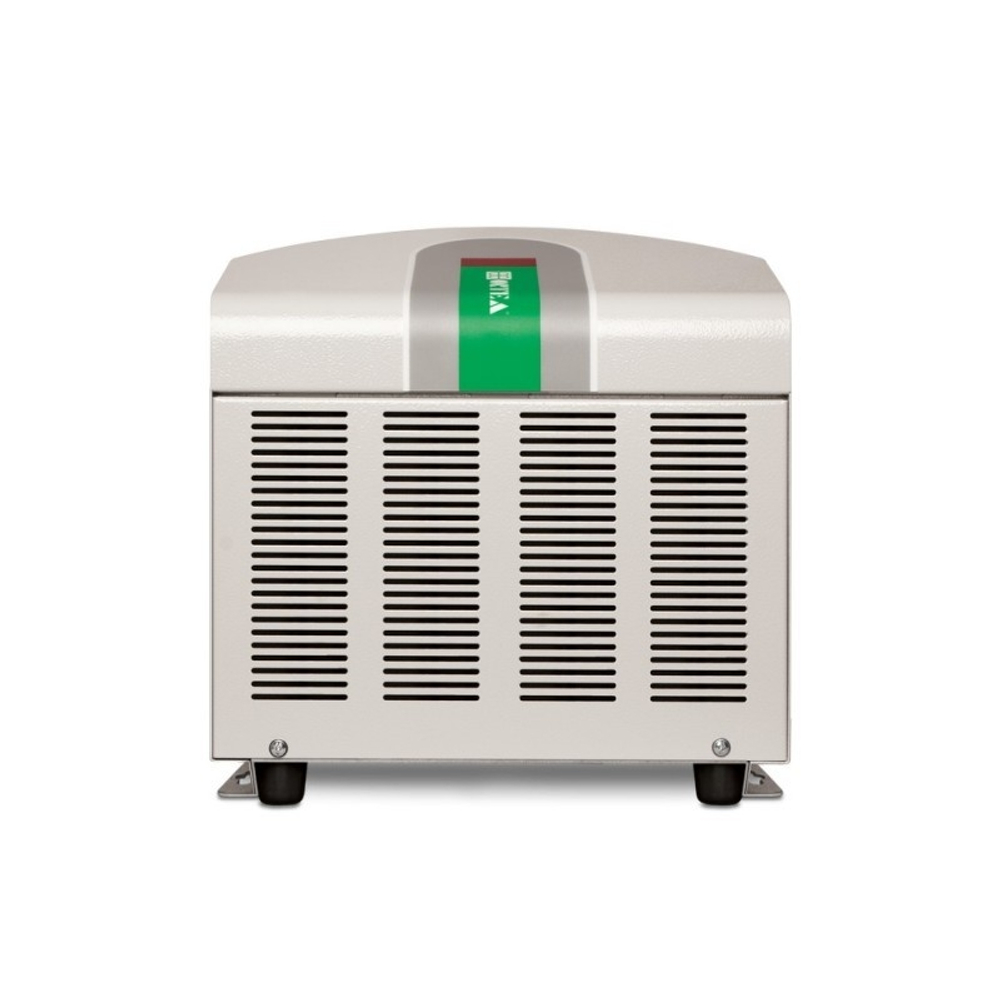

Стабилизатор напряжения Ortea Vega 7 (Vega 7-15 / 5-20)

Мощность 7 / 5 кВт, Входное напряжение 141 - 290 Вольт, Точность выходного напряжения 220В ± 0,5% Мощность, кВА 7 Мощность, Вт 6 600 Мощность (в зависимости от диапазона), кВА 7 5 Тип регулирования Электродинамический Допустимое изменение нагрузки, % 0-100 Перегрузочная способность, % 200 в течении 2 минут Диапазон входного напряжения, В 187-253 Диапазон входного напряжения (расширенная характеристика), В 187-253 176-264 Устанавливаемое выходное напряжение, В 220 230 240 Точность выходного напряжения, % ±0,5 Максимальный ток на входе, А 35 Максимальный ток на входе (в зависимости от диапазона), А 35 28 Ток на выходе, А 30 Ток на выходе (в зависимости от диапазона), А 30 22 Частота, Гц 50 60 ±5% Быстродействие 16 мсВ Быстродействие (в зависимости от диапазона) 16 12 мсВ Коэффициент нелинейных искажений, % Не вносит КПД, % 98 Тип охлаждения Естественное Диапазон рабочей температуру, °C -25....+45 Диапазон температуры хранения, °C -25....+60 Относительная влажность, % 95 Цвет корпуса RAL 7035 Защита IP 21 Установка Внутри помещения Габаритные размеры (ШхГхВ), мм 300х570х280 Вес, кг 41 В стабилизаторах напряжения ORTEA (ОРТЕА) схема управления сравнивает значение выходного напряжения с заданным значением: если процент разности напряжения превышает требуемое значение, схема управления приводит в действие редукторный двигатель регулятора. В результате этого происходит изменение положения роликов регулятора, отбираемого с них напряжения и, следовательно, напряжения, подаваемого на первичную обмотку вольтодобавочного трансформатора. Напряжение на вторичной обмотке находится в фазе или в противофазе по отношению к напряжению сети и, таким образом, суммируется с последним или вычитается из него для компенсации изменений напряжения.
