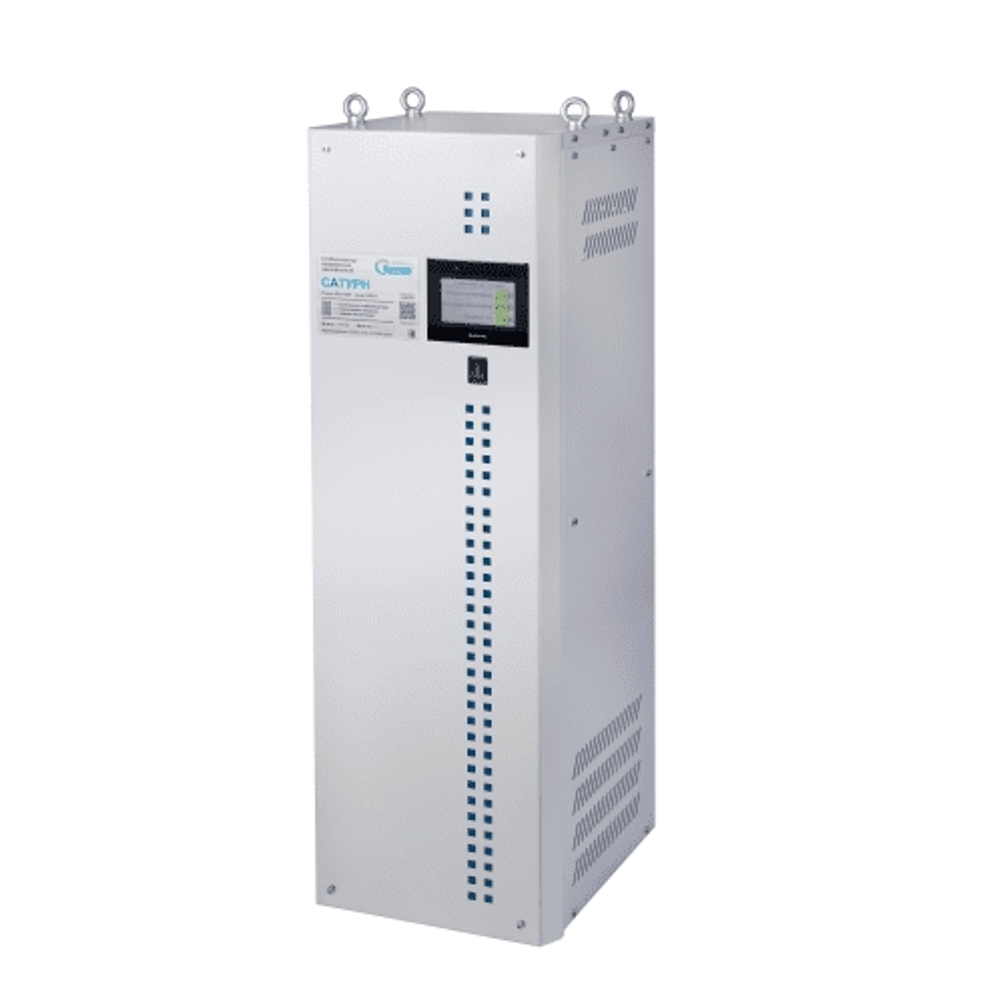

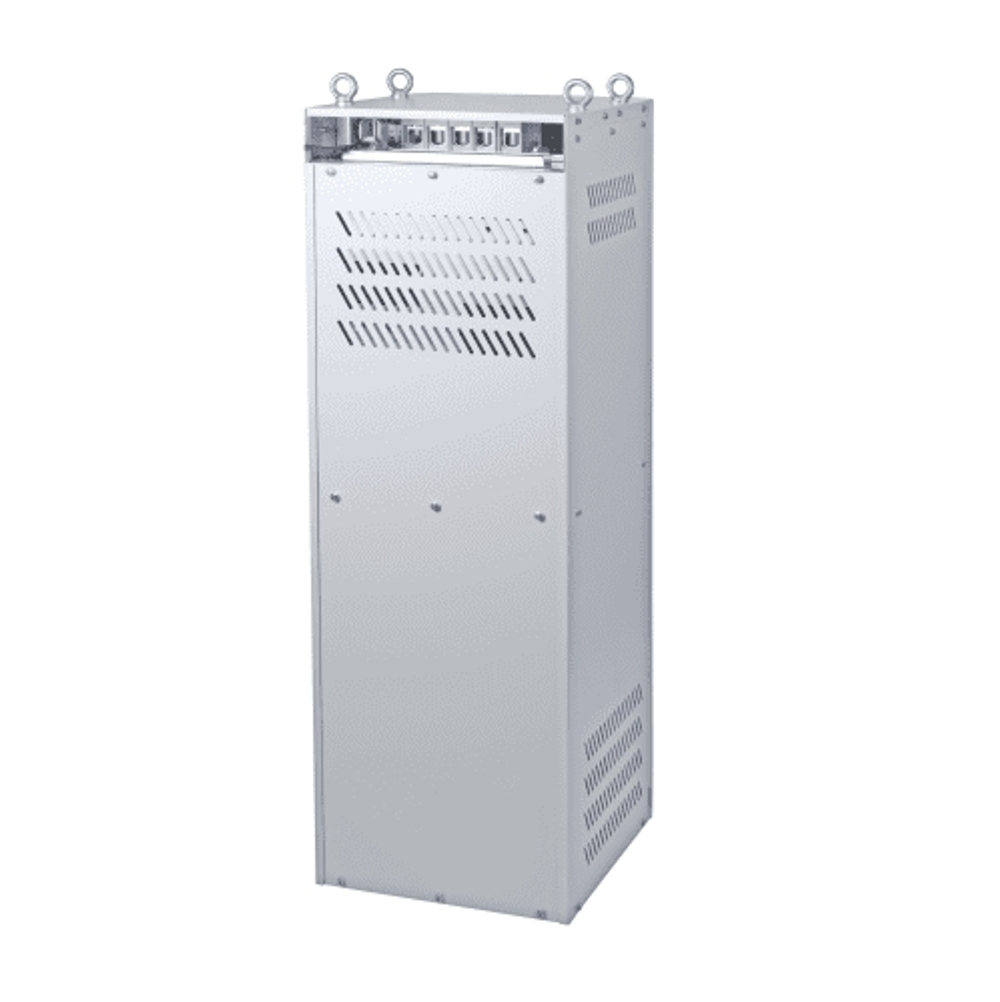

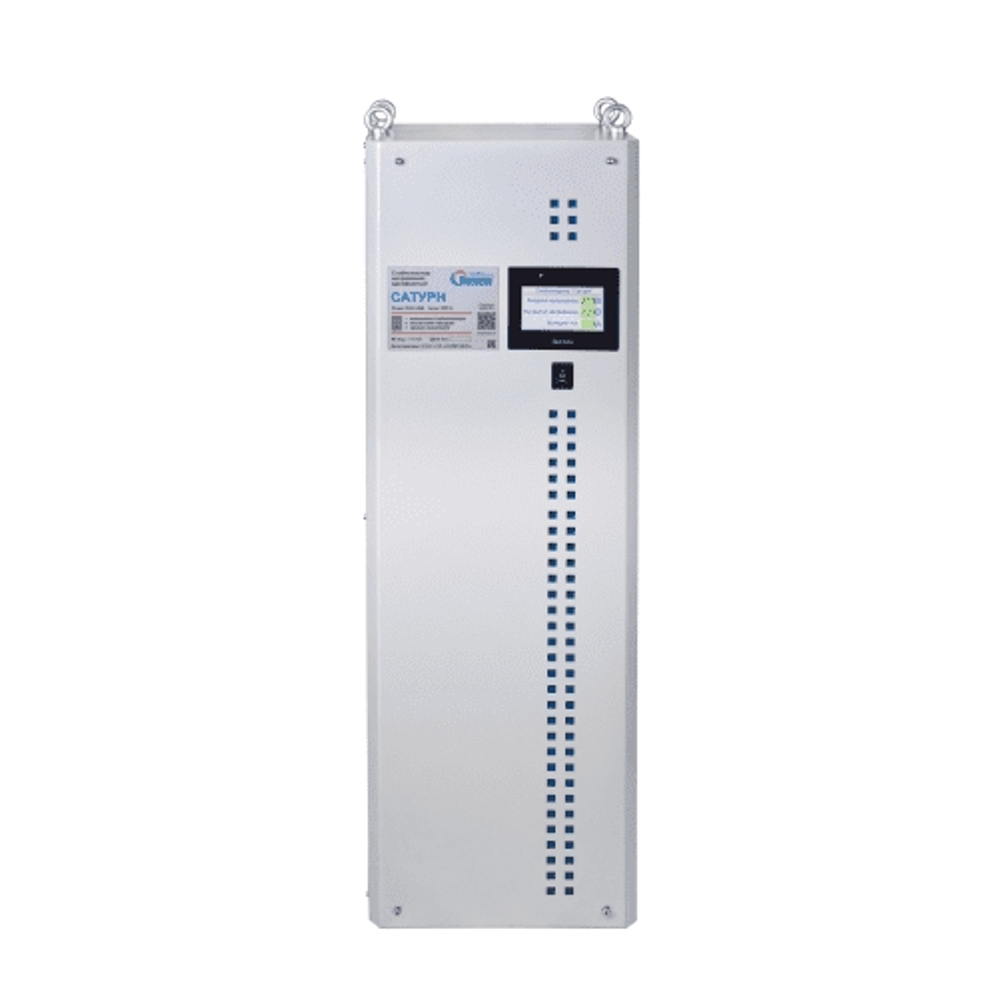

Промышленный стабилизатор Полигон Сатурн СНЭ-О-70

Стабилизатор напряжения электромеханический с микропроцессорным управлением (далее именуемый изделием) предназначен для стабилизации напряжения в однофазных и трехфазных сетях (соответственно маркировка СНЭ-О и СНЭ-Т). Назначение и функции стабилизатора напряжения. Номинальная мощность, кВА (ток фазы, А): 70,4 (320) Активная мощность, кВт: 70,4 Диапазон входного напряжения при выходном 220±1%,В: 174-266 Диапазон входного напряжения при выходном 220±10%,В: 158-290 Диапазон входного напряжения при выходном 220-20%,В: 141 Масса, кг: 280 Габаритные размеры, мм: 350х1205х665 Тип стабилизатора: Электромеханический Номинальная мощность, кВА: 70,4 Количество фаз: однофазный Входное напряжение, В: 220 Температура эксплуатации, ˚С: от +40 до -25 Точность коррекции*, %: +/-1 Способ установки: напольный Допустимая перегрузка, %: 1000 КПД, %: 98 Байпас: есть Способ подключения: клеммные колодки Способ охлаждения: естественный Гарантия, мес: 24 Сопротивление изоляции, не менее, МОм: 2,0 Характеристика срабатывания токовой защиты (тепловая): тип К Верхний порог напряжения отключения/включения нагрузки, В: 242/239 Нижний порог напряжения отключения/включения нагрузки, В: 176/198 Нижний порог напряжения включения нагрузки при работе в режиме "ПРЯМОЕ ВКЛЮЧЕНИЕ", не менее, В: 185 Защита от короткого замыкания: Iнагр>(4/5)Iмакс (тип В) Сечение проводов для подключения блока, мм2: 2х70,0 Коэффициент мощности, не менее: 1,0 Количество проголосовавших: 1 Степень защиты: IP20 Номинальное входное напряжение, В, Гц: 220, 50 Стабилизатор напряжения предназначен для поддержания выходного напряжения 220+/-1% В при изменении входного в диапазоне согласно техническим характеристикам изделия. Стабилизатор напряжения выполняет следующие дополнительные функции: - автоматическое отключение нагрузки при выходе за установленные пороги выходного напряжения и автоматического возврата в рабочее состояние после нормализации напряжения; - защита стабилизатора от перегрузки и от короткого замыкания в нагрузке; - работа в режиме «BYPASS»; - варисторная защита по входу и выходу стабилизатора (класс D). Режим работы стабилизатора длительный, независимо от режимов работы нагрузки. Допускается работа стабилизатора с автономными электрогенераторными установками. Конструкция стабилизатора напряжения Изделие выполнено в виде блока, установленного на подвижное основание, которое можно зафиксировать на месте установки при помощи кронштейнов. Для однофазной сети (маркировка в финансовых документах СНЭ-О) используется один блок для трехфазной сети (маркировка в финансовых документах СНЭ-Т) необходимо три блока СНЭ-О, включенных по схеме «звезда». На передней панели блока находятся: - индикаторная панель с сенсорным экраном для визуального контроля параметров сети и нагрузки, и для индикации включения защиты по току, напряжению и температуре; - переключатель режимов работы стабилизатора «ВКЛЮЧЕНИЕ СТАБИЛИЗАТОРА» - «О» - «ПРЯМОЕ ВКЛЮЧЕНИЕ».
