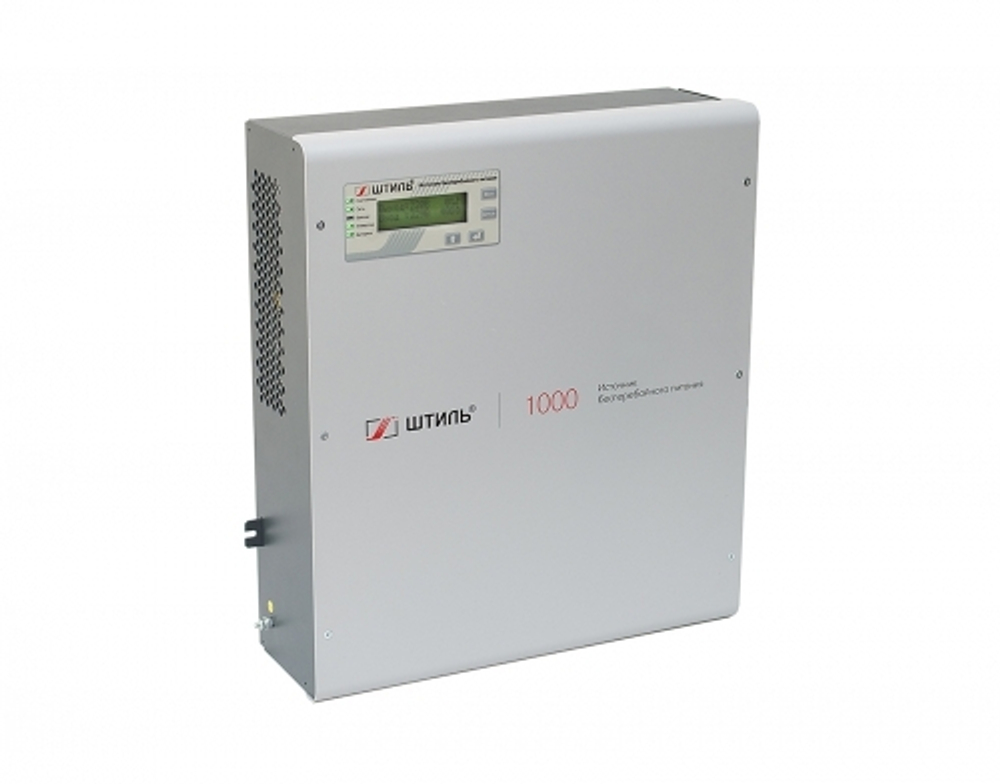

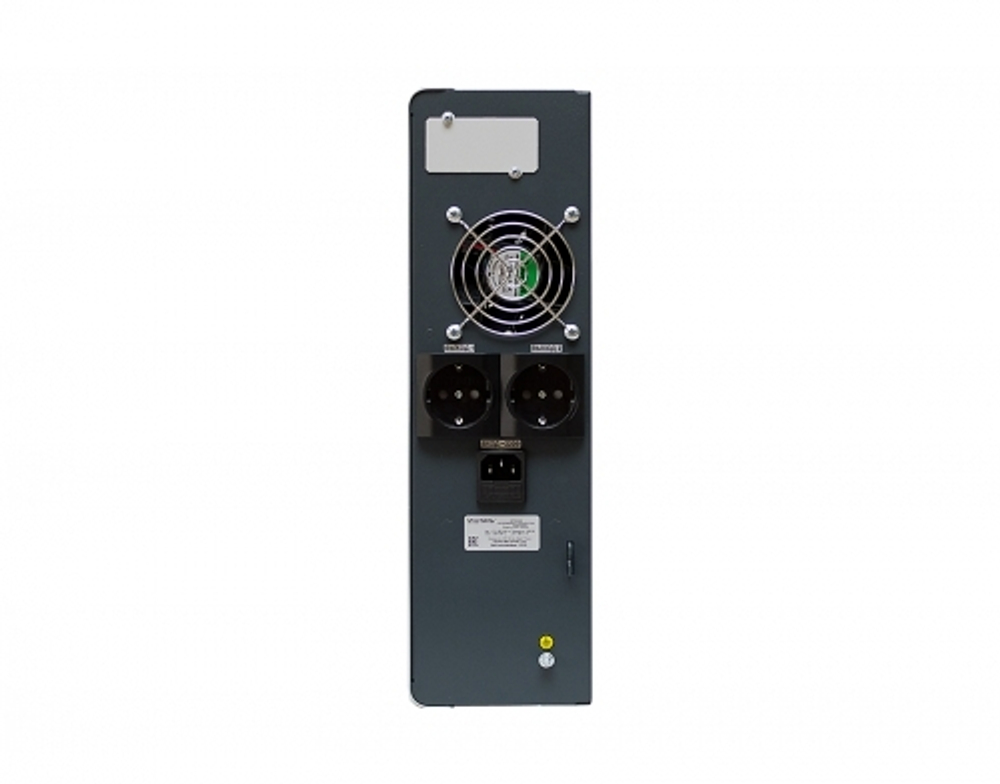

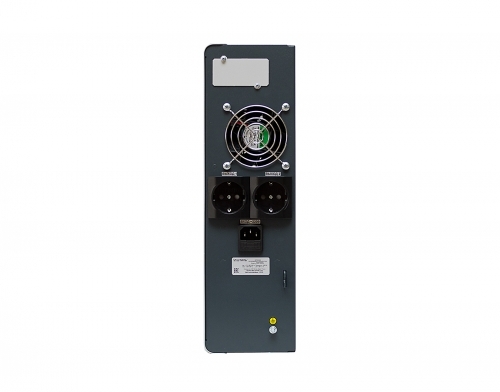

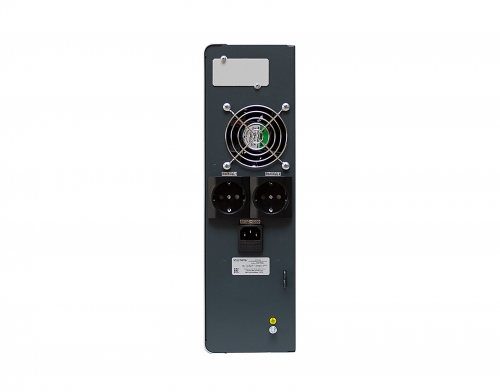

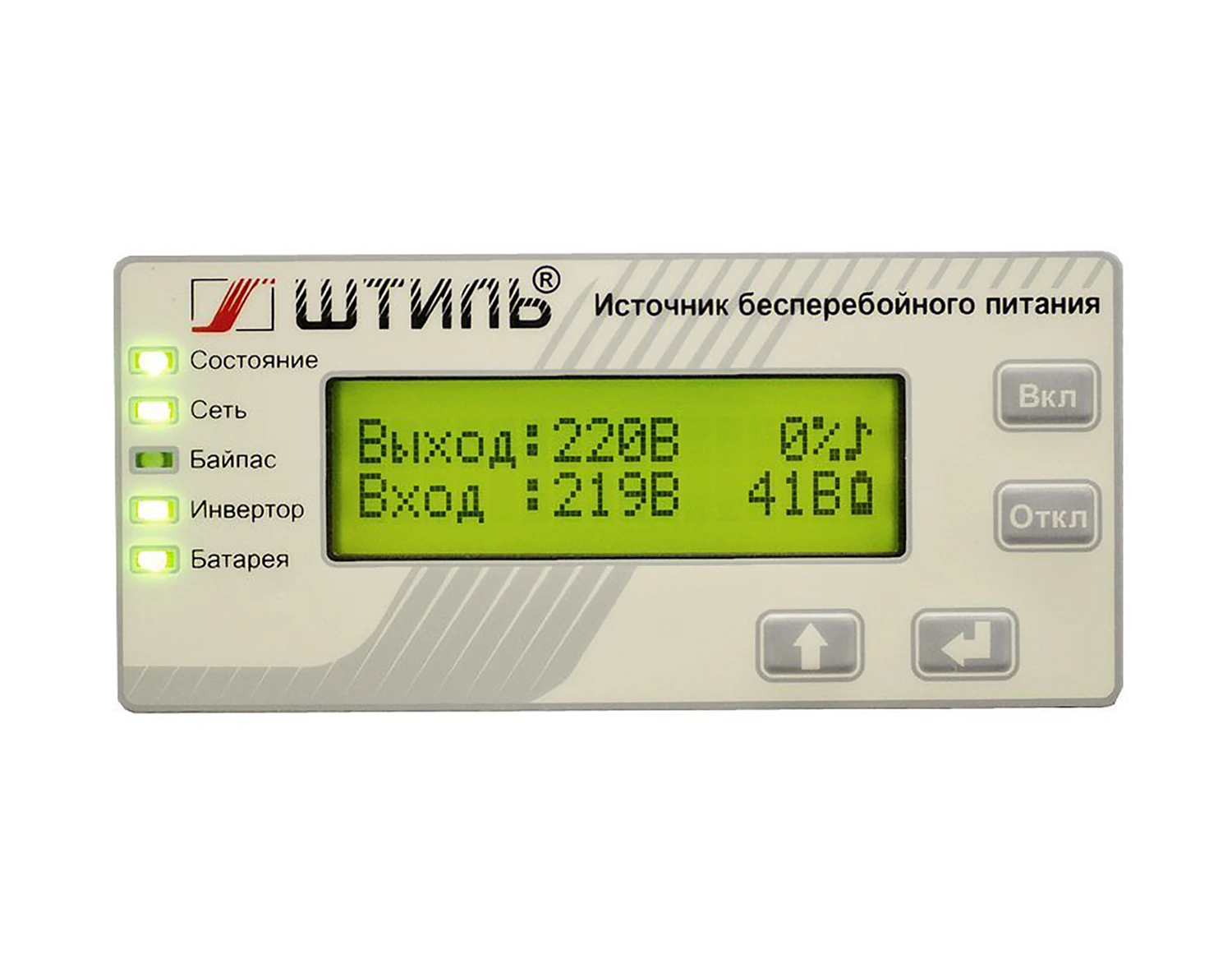

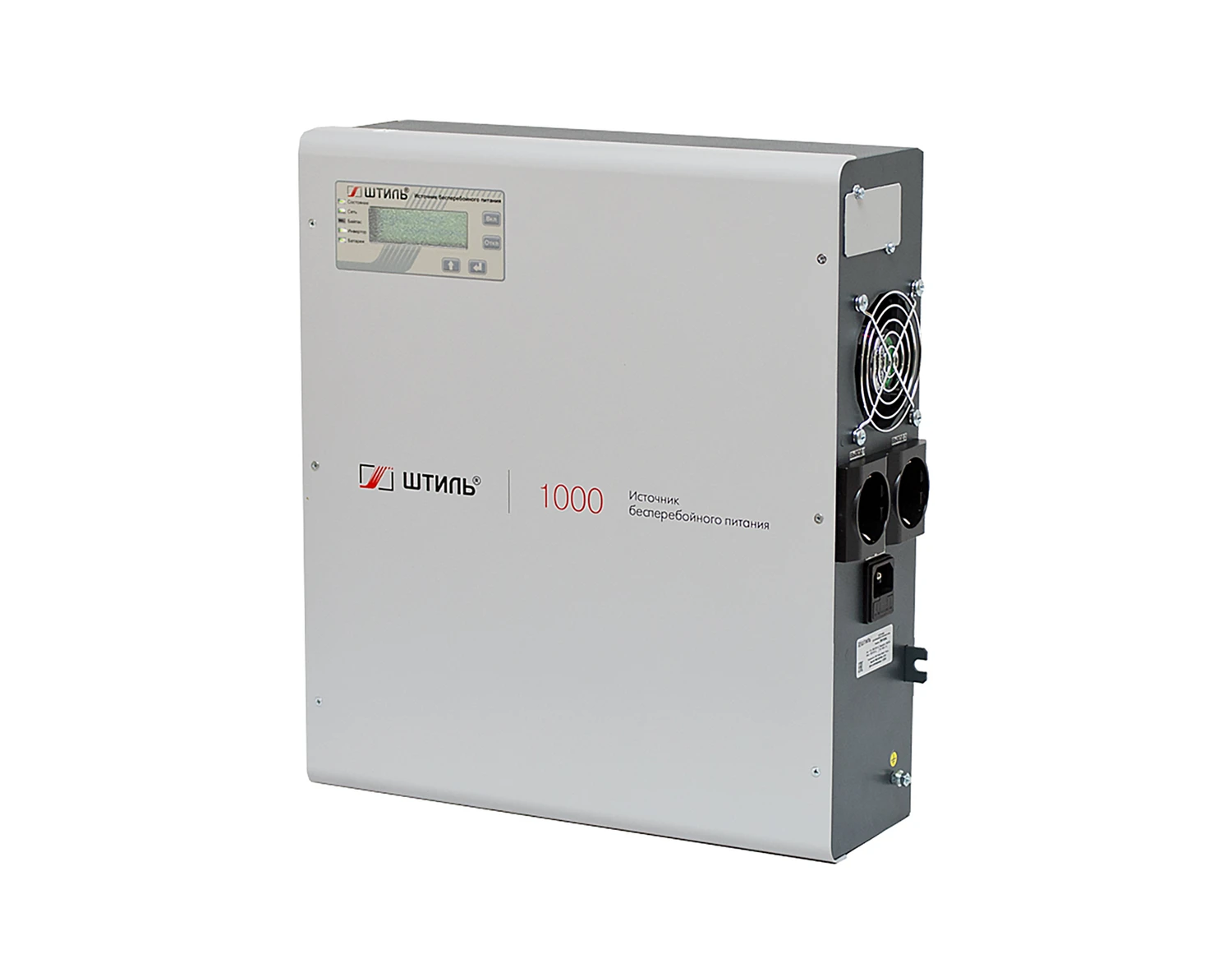

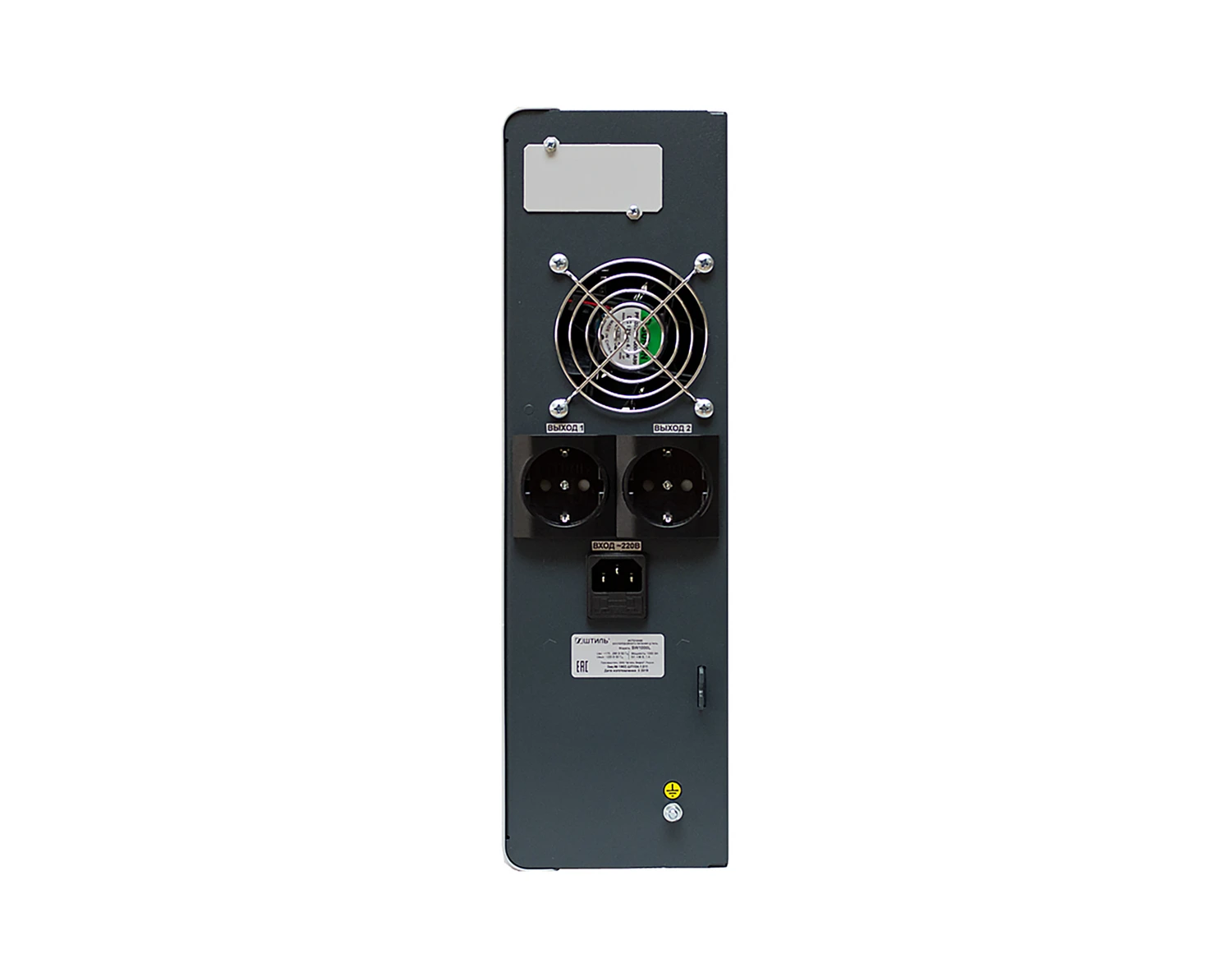

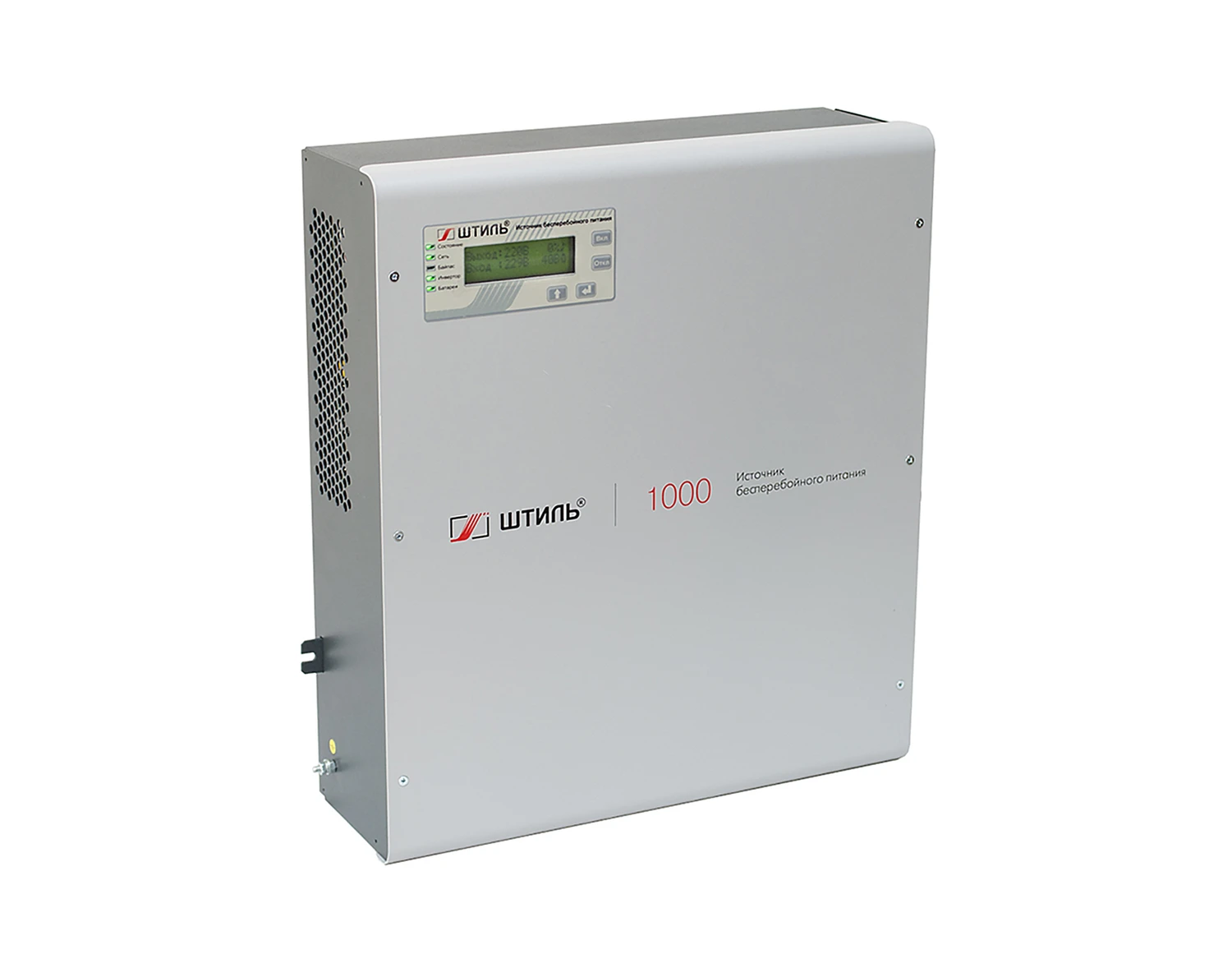

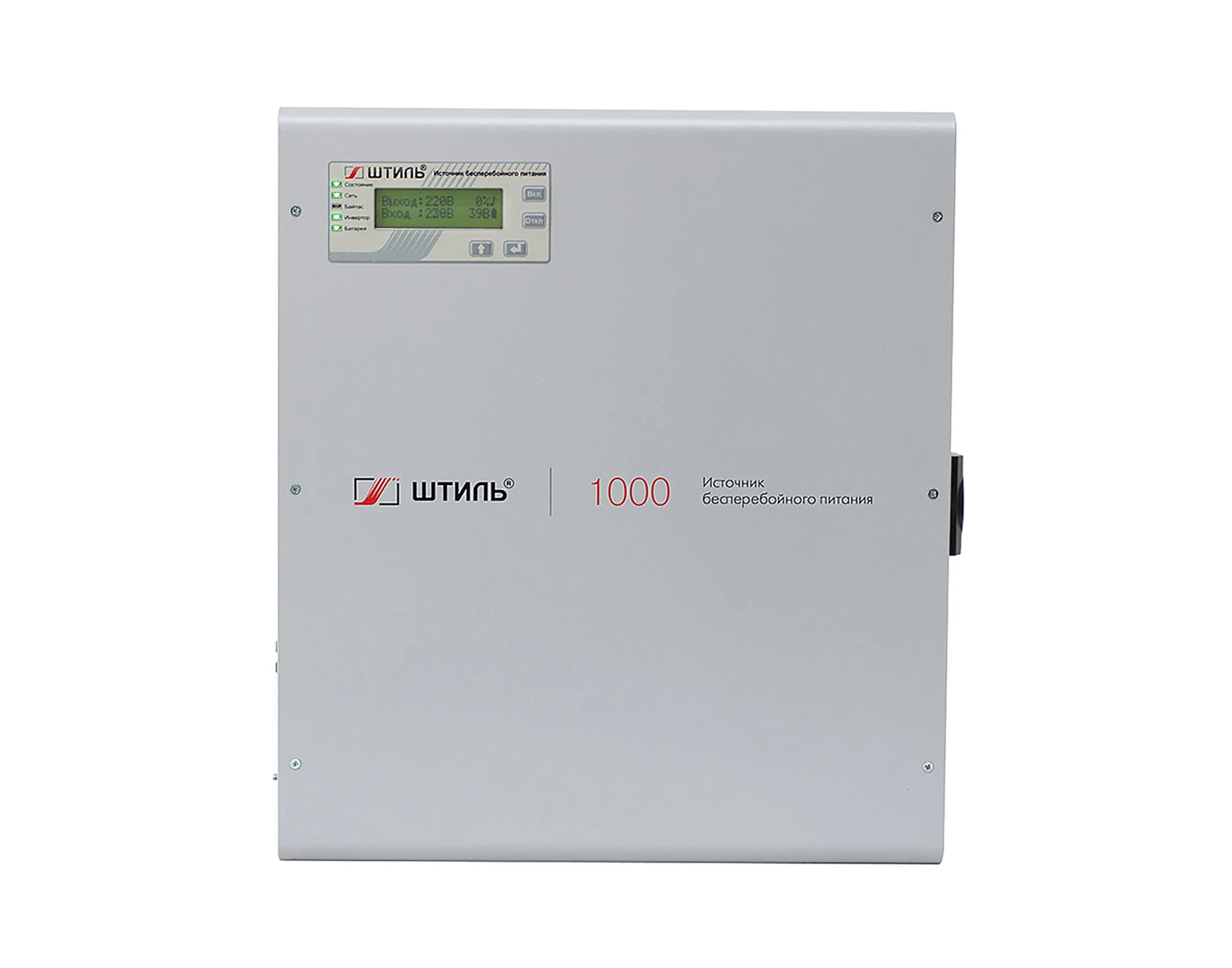

ИБП «Штиль» серии SW-SL мощностью 1 кВА представляют собой однофазные ИБП двойного преобразования (топология «on-line») настенного исполнения. Данные решения были разработаны специально для обеспечения непрерывного электроснабжения отопительного оборудования (газовых котлов, циркуляционных насосов и т. п.). Однако они также являются идеальным решением для обеспечения бесперебойного электропитания и другого ответственного оборудования в квартирах, коттеджах, загородных домах и офисах: систем водоснабжения и очистки воды, сетей охранной сигнализации и видеонаблюдения, аудио- и видеотехники, ПК, периферийного компьютерного оборудования и т. д. Конструктивное исполнение ИБП «Штиль» серии SW-SL имеют удобное настенное исполнение, оснащены панелью управления с ЖК-дисплеем и LED-индикаторами, системой принудительного вентиляторного охлаждения (с адаптивной скоростью вращения), выходными EURO розетками (2 шт.), коммуникационными интерфейсами для организации мониторинга (опционально). Изделия укомплектованы встроенными аккумуляторными батареями емкостью 9 Ач (12 В, 3 шт.) и встроенным зарядным устройством (ток 1 А). Схема построения и её основные преимущества Технические характеристики Топология: online Максимальная выходная мощность, кВА/кВт: 1/0,9 Допустимая перегрузка: 105-130% - в течение 60 с; 130-150% - в течение 1 с; более 150% - 0,2 сек с последующим переключением на байпас Номинальное входное напряжение, В: 220 Диапазон входного фазного напряжения, В: 90-295 Число фаз: 1 Номинальная входная частота, Гц: 50 Диапазон входной частоты, Гц: 45-55 Коэффициент мощности: 0,99 Номинальное выходное напряжение, В: 220/230/240 (по умолчанию - 220) Форма выходного напряжения: синусоидальная Стабилизация выходного напряжения, %: 2% Номинальная выходная частота, Гц: 50 КПД (нормальный режим), %: 95 Номинальное напряжение АБ, В: 36 Максимальный зарядный ток, А: 1 Емкость АБ, А*ч: 9 Количество устанавливаемых АБ, шт.: 3 Время автономной работы для полной нагрузки, мин: 6 Время автономной работы для 50% нагрузки, мин: 18 Допустимый диапазон температуры окружающей среды в процессе эксплуатации, °С: +5 до +40 Допустимый диапазон температуры окружающей среды при транспортировке и хранении, °С: -60 до +50 Допустимая относительная влажность воздуха в процессе эксплуатации, %: 95 Степень защиты: IP20 Габаритные размеры (ШxВxГ), мм: 379х357х116 Исполнение: настенное Масса, кг: 16 Гарантийный срок, мес: 24 Время автономной работы ИБП Штиль серии SW-SL 1 кВА от встроенных АБ в зависимости от уровня нагрузки (от 10 до 100%): Выходная мощность, Вт Время работы от АБ, мин 100 90 200 40 300 25 400 18 500 14 600 11 700 10 800 8 900 6 ИБП выполнены по современной технологии «on-line», принцип которой заключается в преобразовании переменного тока в постоянный и его последующей регенерации обратно в переменный. При таком режиме аккумуляторные батареи включены в работу постоянно, следовательно, переход нагрузки на питание от аккумуляторов происходит мгновенно, что недоступно для резервных и линейно-интерактивных ИБП, имеющих ненулевое время переключения. Кроме того, благодаря такому принципу преобразования выходное напряжение не подвержено влиянию колебаний входного напряжения, что позволяет за счёт непрерывного регулирования поддерживать высокую точность стабилизации и идеальную синусоидальную форму выходного напряжения в широком диапазоне колебаний и скачков входного напряжения (90 295 В). Автономная работа Данные модели оснащены встроенными аккумуляторными батареями и встроенным зарядным устройством (ток 1 А). Встроенные АБ гарантируют стандартное минимальное время автономной работы (до 6 мин при 100% нагрузке). Подключение дополнительного внешнего батарейного модуля серии BM (англ. Battery Module) позволяет увеличить время автономной работы до 45 мин при 100% нагрузке. Высокая надежность «on-line» топология (безразрывное переключение нагрузки на питание от АБ, идеальное синусоидальное выходное напряжение); Широкий предельный диапазон входного напряжения без перехода ИБП в автономный режим - 90-295 В; Коррекция входного коэффициента мощности; Полное цифровое управление на основе высокопроизводительного цифрового сигнального процессора (DSP Digital Signal Processor); Защита от перегрузки, перегрева, короткого замыкания, повышенного и пониженного входного напряжения, электрических помех в сети электропитания, высоковольтных выбросов, колебаний частоты, переходных процессов при коммутации и нелинейных искажений; Совместимость в работе с дизель генераторными установками (ДГУ); Функциональность Панель управления с ЖК-дисплеем и светодиодными индикаторами для контроля состояния и настройки ИБП без подключения к ПК; Широкие возможности локального и удаленного мониторинга и управления ИБП: RS-232; USB; «сухие» контакты; Ethernet (поддержка протоколов SNMP/SMTP и др.); ПО для мониторинга. Плавный пуск; Повышенная эксплуатационная готовность Встроенные аккумуляторные батареи обеспечивают до 6 мин времени автономной работы (при 100% нагрузке); Возможность обеспечения требуемого времени автономной работы за счет подключения внешних АБ; Полный набор функций контроля батарей (мониторинг состояния, тестирование ёмкости, защита от глубокого разряда, термокомпенсация заряда и контроль АБ по "средней" точке как дополнительные опции); Автоматический перезапуск при восстановлении после аварий, включая КЗ, перегрев, перегрузку, а также глубокий разряд батарей (при повторном появлении сети); Функция «холодного» старта, позволяющая запускать ИБП от АБ при отсутствии входной сети переменного тока Самодиагностика при запуске устройства и во время работы; Встроенный автоматический байпас; Энергоэффективная работа Выходной коэффициент мощности 0,9 гарантирует эффективное питание мощных нагрузок; Входной коэффициент мощности равный 0,99 и малый коэффициент нелинейных искажений тока (до 2,5 % при линейной нагрузке) сокращают расходы на компенсацию реактивной мощности и фильтрацию в сети питания; КПД до 95% при работе в режиме on-line (99% в режимах ECO и байпас) обеспечивает значительное энергосбережение; Широкий предельный диапазон входного напряжения без перехода ИБП в автономный режим (при условии, что выходная мощность для нагрузки будет находиться в допустимых пределах) позволяет реже использовать энергию батарей, что продлевает срок их службы; Поддержка режима работы ECO обеспечивает максимальную экономию энергии в условиях относительно качественного электропитания; Интеллектуальная работа вентилятора обеспечивает регулировку скорости вращения вентилятора в зависимости от уровня нагрузки, что позволяет существенно увеличить срок службы вентиляторов, а также уменьшить уровень шума.
