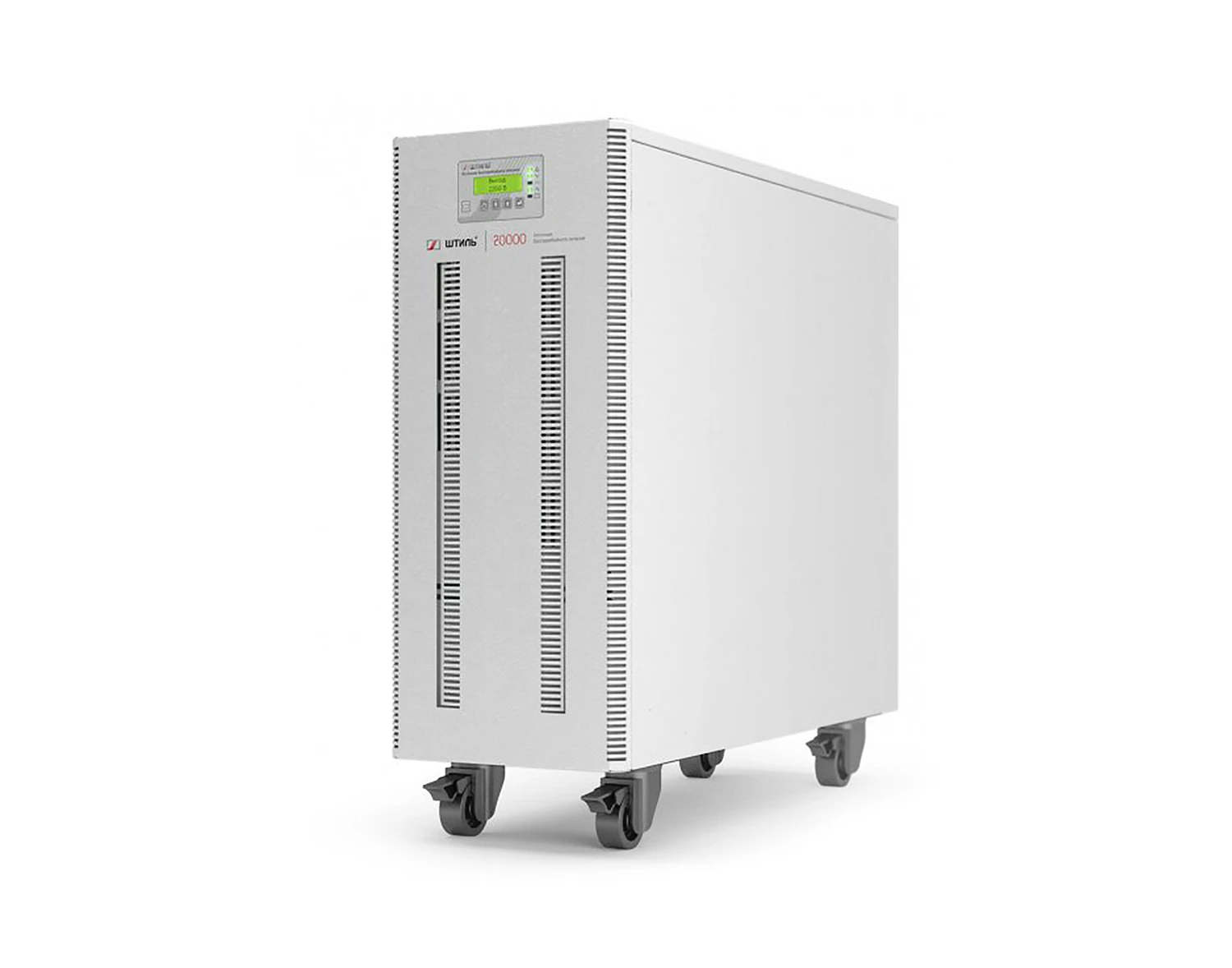

ST3120L это источник питания онлайн топологии с высокочастотным двойным преобразованием напряжения, благодаря которому устройство позволяет: стабилизировать входное напряжение в широком диапазоне (фазное 90-295 В) без перехода в автономный режим; моментально и безразрывно переключать питание нагрузки на АКБ при пропадании сетевого напряжения; питать нагрузку идеальным синусоидальным напряжением с высокой точностью стабилизации (±2%). Полная мощность, кВА: 20 Активная мощность, кВт: 16 Форм-фактор: напольный Топология: on-line (с двойным преобразованием) Режимы работы: on-line, автономный, ECO Страна производитель: Россия Входные характеристики Тип входной сети: трехфазная пятипроводная с общей нейтралью (L1, L2, L3, N, PE) Совместимость с генератором: да Номинальное фазное/линейное входное напряжение, В: 220/380 Рабочий диапазон фазного/линейного входного напряжения, В: 160-275/275-475 при нагрузке 100%, 135-160/235-275 при нагрузке 75%, 90-135/155-235 при нагрузке 50% Предельный диапазон фазного/линейного входного напряжения, В: 90-295/155-510 Допустимое отклонение верхней границы входного напряжения в режиме ECO и для электронного байпаса, % : +20%, шаг настройки 1 В, по умолчанию: +10% Допустимое отклонение нижней границы входного напряжения в режиме ECO и для электронного байпаса, % : -20%, шаг настройки 1 В, по умолчанию: -10% Номинальная входная частота, Гц: 50/60 Допустимый диапазон входной частоты, Гц: 43-57 Входной коэффициент мощности: 0,99 Максимальный входной ток одной фазы, А: 40 Плавный пуск: да Выходные характеристики Тип выходного напряжения: однофазное Номинальное выходное напряжение, В: 220 Диапазон настройки выходного напряжения, В: 220-240 Точность стабилизации выходного напряжения, %: ±2 Форма выходного напряжения: чистая синусоида Выходной коэффициент мощности: 0,8 Номинальная выходная частота, Гц: 50/60 Точность стабилизации выходной частоты, %: ±0,1 Максимальный выходной ток, А: 90 Коэффициент нелинейных искажений выходного напряжения, %: 2 при линейной нагрузке, 4 при нелинейной нагрузке Крест-фактор: 3:1 Перегрузочная способность (при работе в режиме on-line или от батарей): 105-130% в течение 600 с, 130-150% в течение 60 с, более 150% в течение 1 с (с последующим переключением на байпас) КПД в режиме on-line, %: 95 КПД при работе через байпас или в режиме ECO, %: 99 КПД в автономном режиме, %: 94 Время переключения в автономный режим из режима on-line, мс: 0 Время переключения в автономный режим из режима ECO, мс: 5 Аккумуляторные батареи (АБ) Наличие встроенных батарей: нет Поддержка подключения внешних АБ: да Тип АБ: герметичные, необслуживаемые, свинцово-кислотные Номинальное напряжение АБ, В: 192 Номинальный ток заряда встроенного ЗУ, А: 2 Функционал управления АБ: калибровка ёмкости, тесты (10-ти секундный, на заданное время работы, до полного разряда), защита от глубокого разряда, термокомпенсация заряда Холодный старт: да Срок службы АБ, лет: до 7 (в зависимости от условий эксплуатации) Защита Перегрузка по выходу: электронная защита с автовосстановлением Короткое замыкание: электронная защита с автовосстановлением Перегрев: электронная защита с автовосстановлением Защита от «глубокого» разряда батарей: да Защита от аварии в ИБП: электронная аварийная защита Встроенный автоматический байпас: да Панель управления и интерфейсы ЖК-дисплей: отображение рабочего состояния системы и основных входных и выходных параметров Функциональные клавиши: управление отображаемым на ЖК-дисплее меню, настройка ИБП RS-232: в базовой комплектации Ethernet: опция (требуется установка карты мониторинга) «Сухие» контакты: опция (требуется установка карты мониторинга) Отдельный ввод электронного байпаса: да Подключение Входная сеть: клеммное подключение (L1, L2, L3, N, PE) Нагрузка (выходные разъёмы): клеммное подключение (L, N) Вход байпаса: клеммное подключение (L) Надежность и эксплуатационные характеристики Установка: в помещении Диапазон рабочей температуры, °С: от +5 до +40 Диапазон температуры хранения, °С: от -40 до +40 Тип охлаждения: принудительное (встроенный вентилятор с регулировкой скорости вращения) Относительная влажность, %: от 0 до 95 (без конденсата) Рабочая высота, м: до 1000 м над уровнем моря Степень защиты от пыли и влаги: IP20 Срок службы, лет: не менее 10 Наработка на отказ, ч: не менее 100000 Гарантийный срок, мес: 24 Механические характеристики Габаритные размеры ВхШхГ (без упаковки), мм: 585x255x565 Масса, кг: 43 Цвет корпуса: серый
