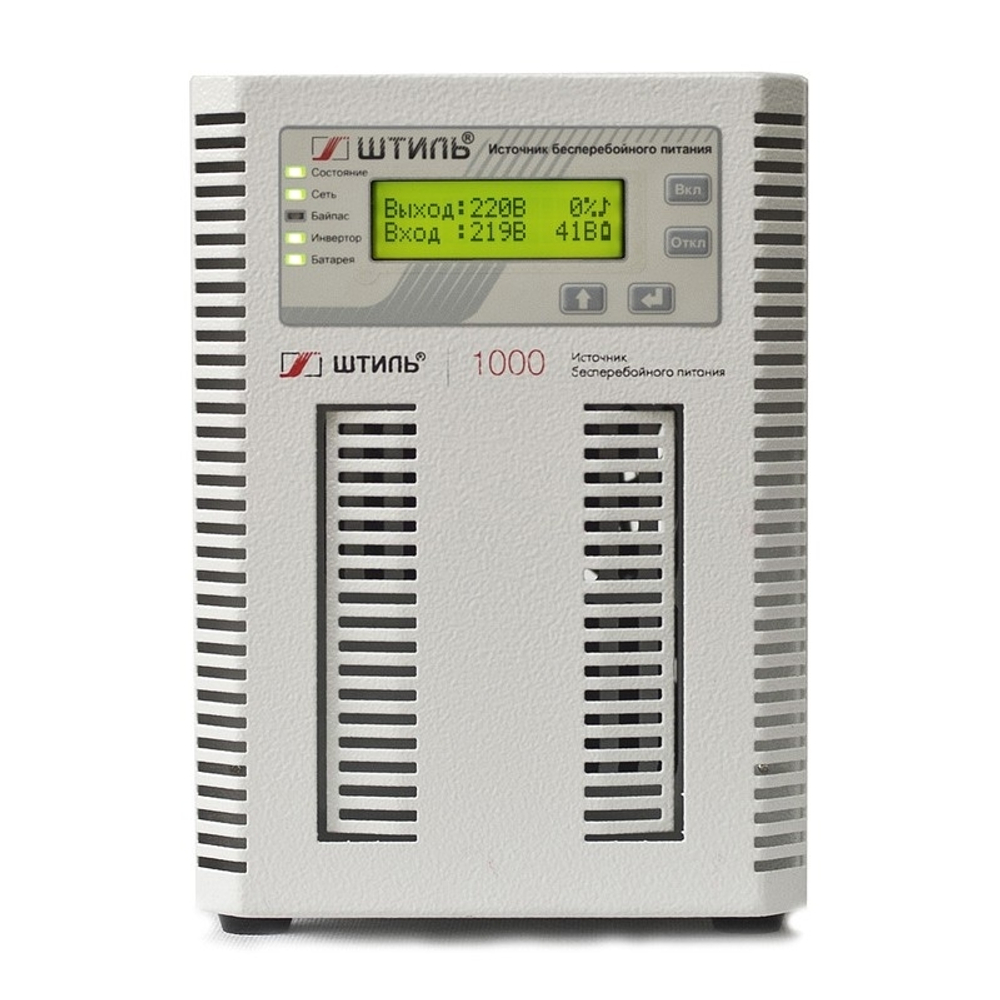

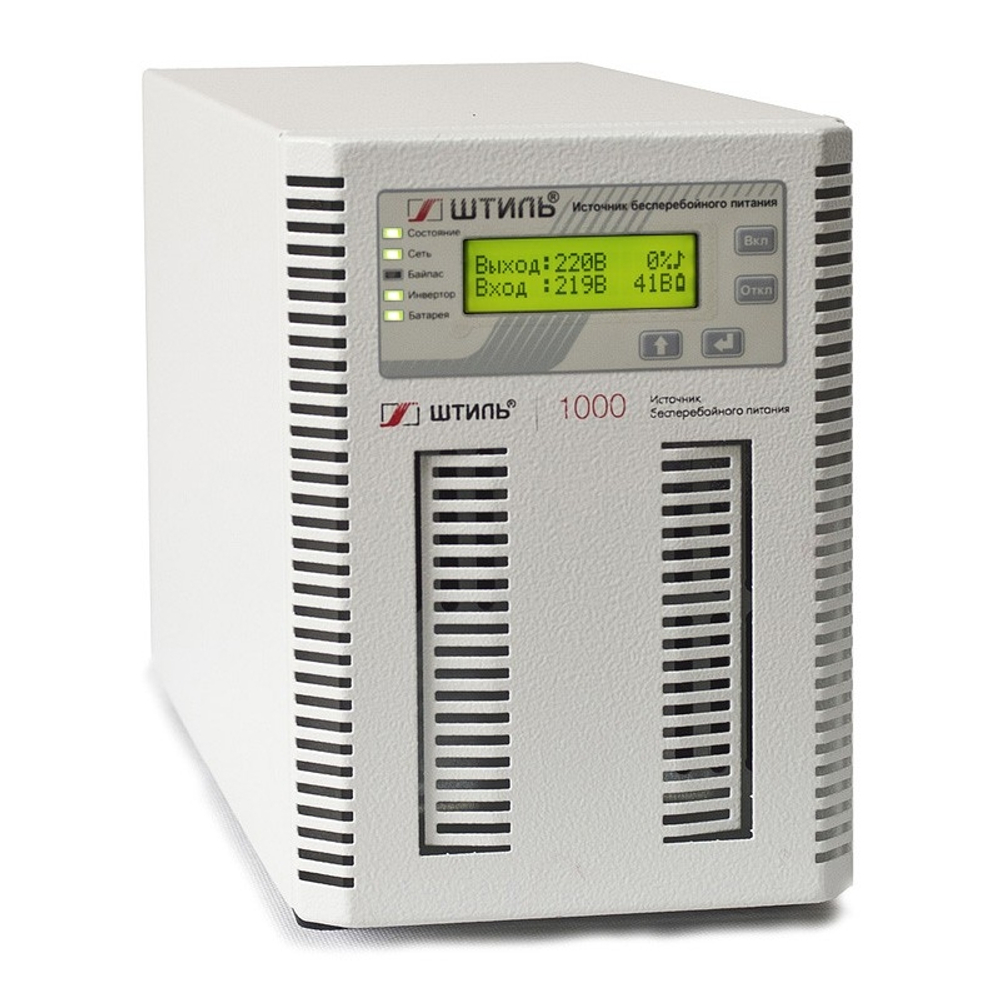

ST1101L ИБП топологии on-line с двойным преобразованием электроэнергии, благодаря которому устройство позволяет: стабилизировать входное напряжение в широком диапазоне (90-295 В) без перехода в автономный режим; моментально и безразрывно переключать питание нагрузки на АБ при пропадании сетевого напряжения; питать нагрузку идеальным синусоидальным напряжением с высокой точностью стабилизации (±2%). Общие характеристики: Полная мощность, кВА: 1 Активная мощность, кВт: 0.9 Форм-фактор: напольный Топология: on-line (с двойным преобразованием) Режимы работы: on-line, автономный, ECO Страна производитель: Россия Входные характеристики: Тип входной сети: однофазная трехпроводная (L, N, PE) Совместимость с генератором: да Номинальное входное напряжение, В: 220 Рабочий диапазон входного напряжения, В: 175-295 при нагрузке 100%, 155-295 при нагрузке 75%, 120-295 при нагрузке 50% Предельный диапазон входного напряжения, В: 90-295 Допустимое отклонение верхней границы входного напряжения в режиме ECO и для электронного байпаса, %: +5, +10, +15, +20, +25 (значение по умолчанию: +20) Допустимое отклонение нижней границы входного напряжения в режиме ECO и для электронного байпаса, %: -5, -10, -15, -20, -25 (значение по умолчанию: -20) Номинальная входная частота, Гц: 50 Допустимый диапазон входной частоты, Гц: 45-65 Входной коэффициент мощности: 0,99 Максимальный входной ток, А: 8 Потребляемая мощность в режиме холостого хода, Вт: 25 Плавный пуск: да Выходные характеристики: Тип выходного напряжения: однофазное Номинальное выходное напряжение, В: 220 Диапазон настройки выходного напряжения, В: 220-240, шаг 10 Точность стабилизации выходного напряжения, %: ±2 Форма выходного напряжения: чистая синусоида Выходной коэффициент мощности: 0,9 Номинальная выходная частота, Гц: при работе от сети соответствует частоте сети, при работе от АБ устанавливается пользователем: 50/60 (по умолчанию 50) Точность стабилизации выходной частоты (при работе от АБ), %: ±0,2 Максимальный выходной ток, А: 4,5 Коэффициент нелинейных искажений выходного напряжения, %: <2,5 при линейной нагрузке, <4 при нелинейной нагрузке Крест-фактор: 3:1 Перегрузочная способность (при работе в режиме on-line или от батарей): 101-105% без ограничения по времени, 105-130% в течение 60 с, 130-150% в течение 1 с, более 150% в течение 0,2 с (с последующим переключением на байпас) Перегрузочная способность (при работе через байпас или в режиме ECO): 200% в течение 40 с КПД в режиме on-line, %: 95 КПД при работе через байпас или в режиме ECO, %: 99 КПД в автономном режиме, %: 86 Время переключения в автономный режим из режима on-line, мс: 0 Время переключения в автономный режим из режима ECO, мс: 7 Аккумуляторные батареи (АБ): Наличие встроенных батарей: нет Поддержка подключения внешних АБ: да Тип АБ: герметичные, необслуживаемые, свинцово-кислотные Номинальное напряжение АБ, В: 36 Номинальный ток заряда встроенного ЗУ, А: 5 Функционал управления АБ: калибровка ёмкости, тесты (10-ти секундный, на заданное время работы, до полного разряда), защита от глубокого разряда, термокомпенсация заряда Холодный старт: да Защита: Перегрузка по выходу: электронная защита с автовосстановлением Короткое замыкание: электронная защита с автовосстановлением Перегрев: электронная защита с автовосстановлением Защита от импульсных перенапряжений: варистор (2 кВ, 1/50 мкс) Защита от высокочастотных помех: 100 кГц - 30 МГц Защита от «глубокого» разряда батарей: да Защита от аварии в ИБП: электронная аварийная защита Электронный автоматический байпас: да Панель управления и интерфейсы: ЖК-дисплей, отображение рабочего состояния системы и основных входных и выходных параметров Светодиодная индикация: состояние, сеть, байпас, инвертор, батареи Функциональные клавиши: управление отображаемым на ЖК-дисплее меню, настройка ИБП Звуковой сигнал: автономный режим (каждые 4 с), низкое напряжение АБ (каждые 2 с), батарея отсоединена/ полностью разряжена/нуждается в замене (каждые 0,5 с), перегрузка и неисправность ИБП (непрерывно) RS-232: опция (требуется установка карты мониторинга) mini-USB: опция (требуется установка карты мониторинга) USB: опция (требуется установка карты мониторинга) Ethernet: опция (требуется установка карты мониторинга) RS-485: опция (требуется установка карты мониторинга) «Сухие» контакты: опция (требуется установка карты мониторинга) EPO: двухконтактный зажим («клеммник») винтовой, сечение провода: 0,08-1,2 мм.кв. Подключение: Входная сеть: IEC-320-C14 Нагрузка (выходные разъёмы): IEC-320-C13 (3 шт.), EURO F-type с заземлением (1 шт.) Надежность и эксплуатационные характеристики: Установка: в помещении Диапазон рабочей температуры, °С: от +5 до +40 Диапазон температуры хранения, °С: от -40 до +40 Тип охлаждения: принудительное (вентиляторное) Относительная влажность, %: от 0 до 80 (без конденсата) Рабочая высота, м: до 3000 м над уровнем моря Степень защиты от пыли и влаги: IP20 Срок службы, лет: не менее 10 Наработка на отказ, ч: не менее 70000 Гарантийный срок, мес: 24 Механические характеристики: Габаритные размеры ВхШхГ (без упаковки), мм: 220х155х355 Масса, кг: 7 Цвет корпуса: серый Онлайн ИБП ST1101L предназначен для организации бесперебойной работы и защиты от нестабильного напряжения однофазной нагрузки мощностью до 1000 ВА /900 Вт, применяемой в квартирах, частных дома или офисах, например: нагревательной и отопительной техники; торгового оборудования и кассовых терминалов; систем видеонаблюдения и безопасности; банкоматов и другого банковского оборудования; бытовой техники. Благодаря усовершенствованному алгоритму работы корректора коэффициента мощности, модель ST1101L отлично функционирует в связке с дизельгенераторными установками.
