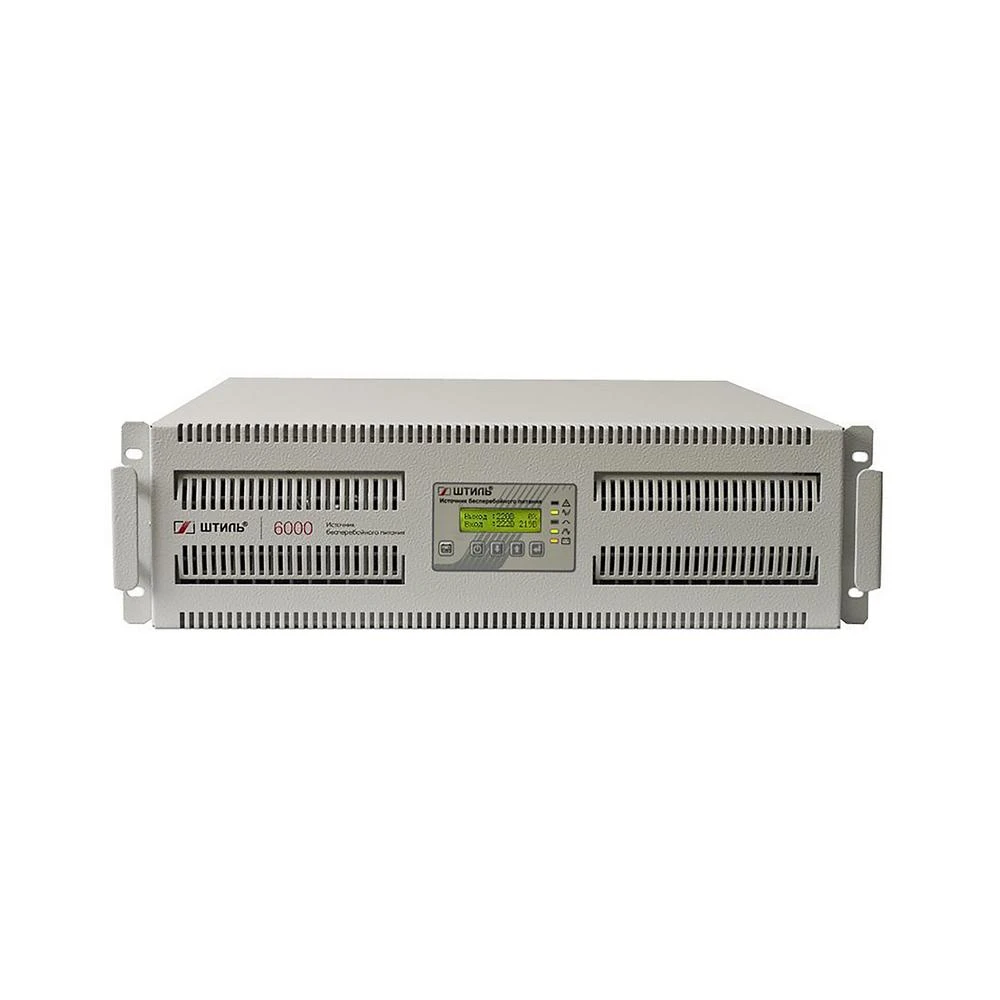

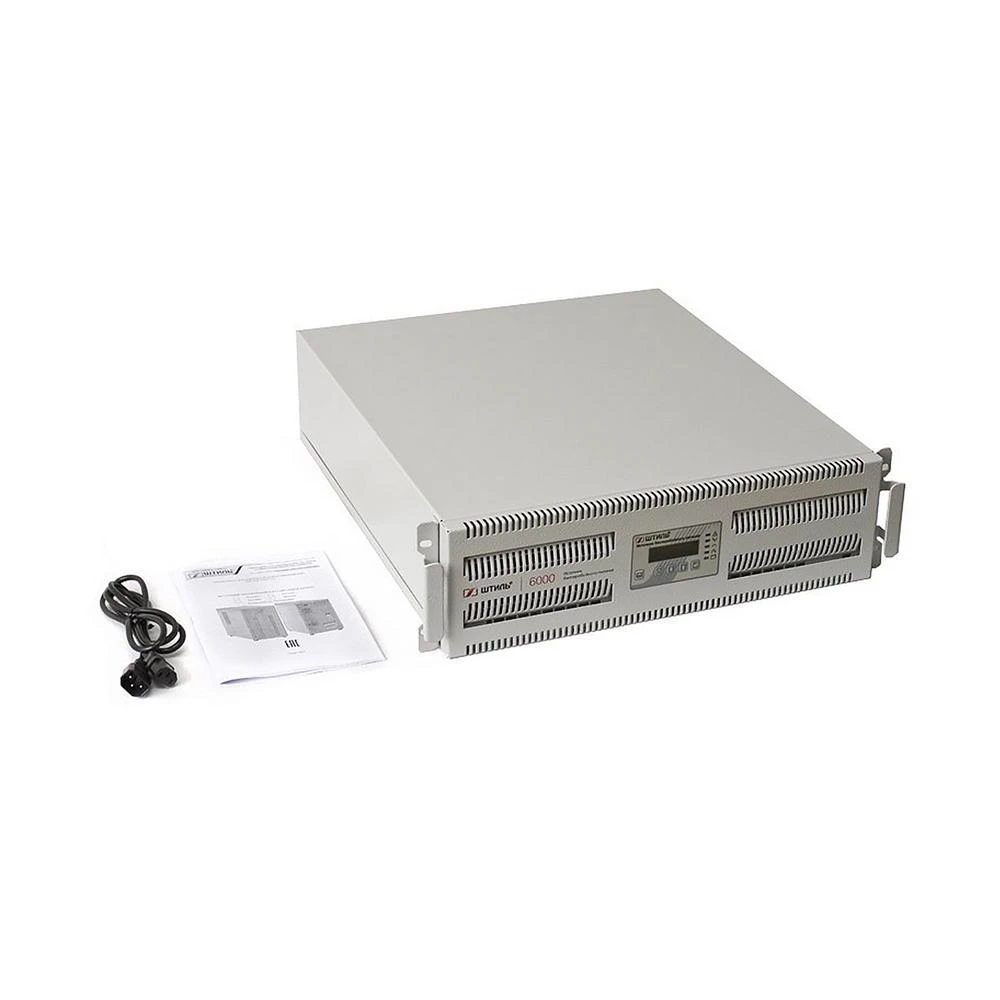

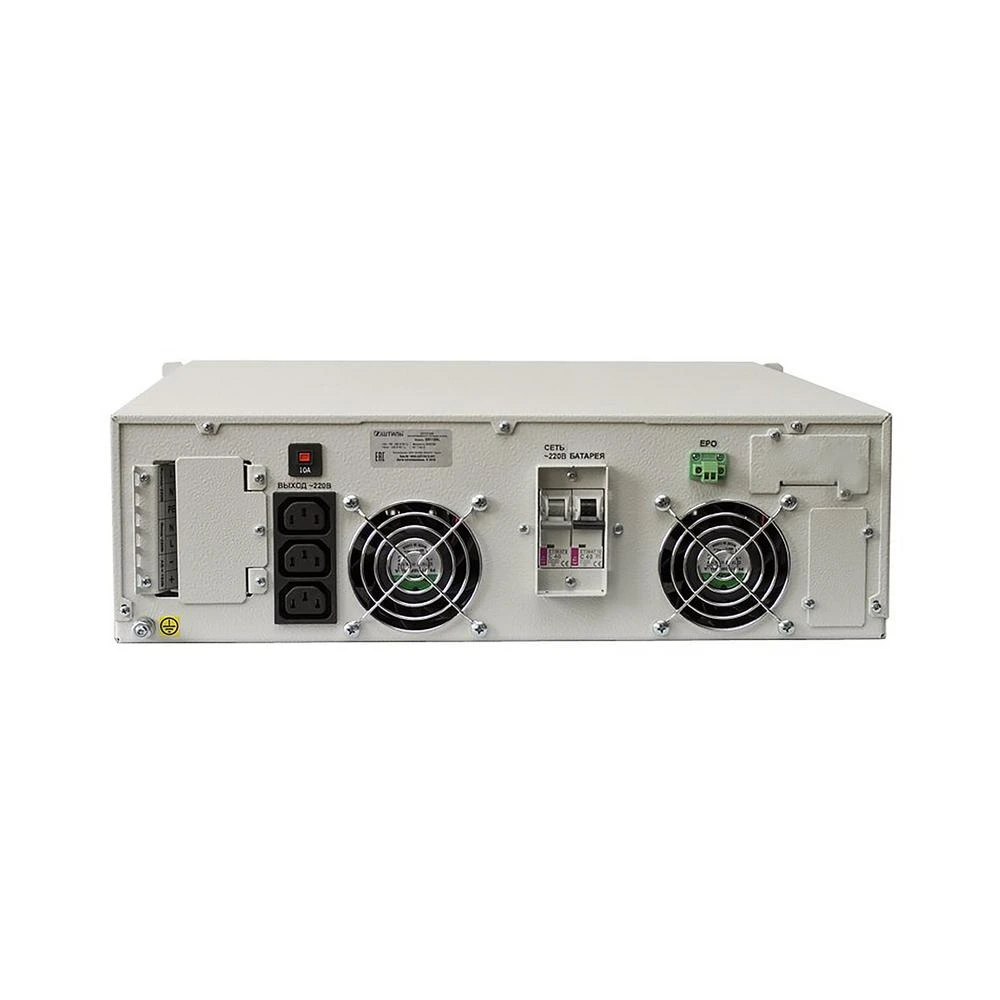

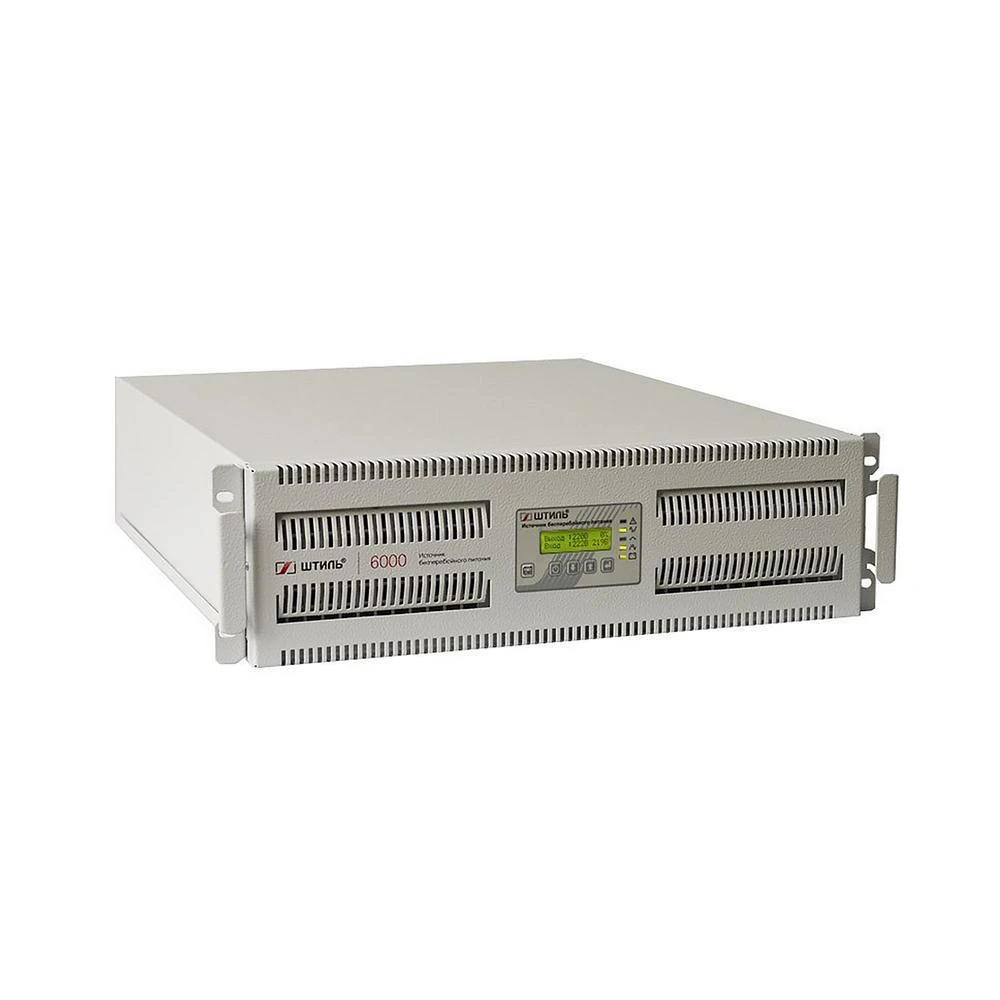

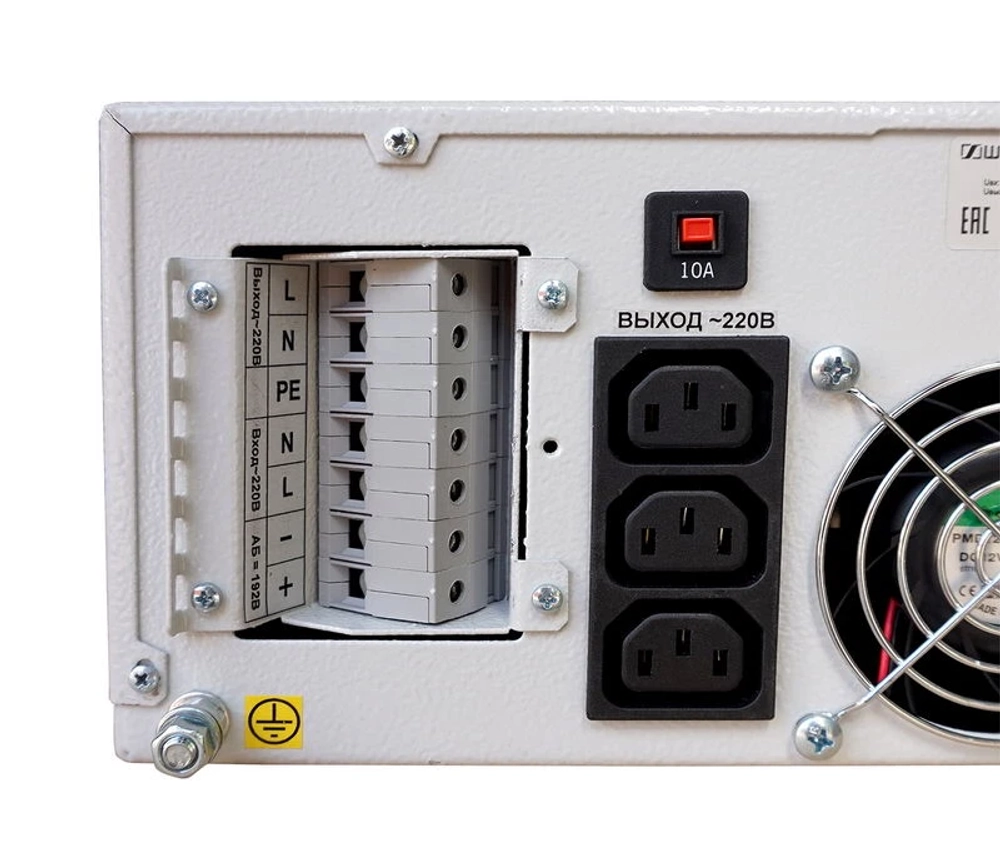

ИБП с двойным преобразованием ШТИЛЬ SR1106L

Онлайн ИБП SR1106L предназначен для обеспечения бесперебойного электропитания в случае пропадания сетевого напряжения однофазной нагрузки суммарной мощностью 6 кВА /5,4 кВт, например: серверов и центров обработки данных; телекоммуникационного оборудования; диагностических медицинских аппаратов; конвейерного и станочного оборудования; систем сигнализации и аварийного освещения. Благодаря усовершенствованному алгоритму работы корректора коэффициента мощности, модель SR1106L отлично функционирует в связке с дизельгенераторными установками. Устройство охлаждается двумя малошумными вентиляторами с адаптивным режимом работы. Технические характеристики: Модель: SR1106L Топология: on-line Максимальная выходная мощность, кВА/кВт: 6/5,4 Максимальная выходная мощность, кВА: 6 Максимальная выходная мощность, кВт: 5.4 Число фаз: 1 в 1 Количество фаз, вход: 1 Количество фаз, выход: 1 Номинальное входное напряжение, В: 220 Диапазон входного фазного напряжения, В: 90-310 Номинальная входная частота, Гц: 50 Диапазон входной частоты, Гц: 45-55 (50±10%) Номинальное выходное напряжение, В: 220/230/240 (по умолчанию - 220) Стабилизация выходного напряжения, %: ±2 Допустимая перегрузка: <105% - непрерывная работа, 105-150% - не менее 5 с Номинальное напряжение АБ, В: 192 Максимальный зарядный ток, А: от 1 до 4 (шаг настройки 0,5 А) Размещение аккумуляторных батарей: Внешнее Наличие батарей в комплекте: нет Емкость АБ, А*ч: внешние Время автономной работы для полной нагрузки, мин: зависит от емкости АБ Исполнение: в стойку 19" Размер без упаковки (ШхВхГ), мм: 484x89x549 Размер в упаковке (ШхВхГ), мм: 560х230х660 Масса, кг: 19,5 Диапазон температуры окружающей среды, °С: +5 ... +40 Диапазон температуры окружающей среды при транспортировке и хранении, °С: -40 ... +40 SR1106L ИБП онлайн топологии с технологией двойного преобразования энергии, благодаря чему устройство позволяет: стабилизировать входное напряжение в широком диапазоне (90-295 В) без перехода на АБ; моментально и безразрывно переключать питание нагрузки на АБ при пропадании сетевого напряжения; питать нагрузку идеальным синусоидальным напряжением с высокой точностью стабилизации (±2%). Превосходные технические характеристики безразрывное мгновенное переключение на питание от АБ (онлайн топология); идеальное синусоидальное выходное напряжение; работа в широком диапазоне входного напряжения (90-295 В) без перехода на АБ; высокая точность стабилизации напряжения ±2%; выходной коэффициент мощности 0,9; входной коэффициент мощности 0,99; малый коэффициент нелинейных искажений тока до 2,5% при линейной нагрузке. Функциональность плавный пуск; резервное питание до 50 мин (за счёт подключения внешних батарейных модулей) или до 9,5 ч (при установке внешнего ЗУ и подключения фронттерминальных батарей) при 100% нагрузке; совместимость в работе с генераторами; функция «холодного» старта (запуск от АБ при отсутствии сетевого напряжения) ; встроенный автоматический байпас; широкие возможности локального/удаленного мониторинга; большой выбор дополнительных аксессуаров. Высокая надежность многоуровневая электронная система защиты; автоматический перезапуск при восстановлении после аварий; полный набор функций контроля и управления АБ; самодиагностика при запуске и во время работы; высокая перегрузочная способность (особенно важно при работе с двигателями); срок службы не менее 10 лет. Энергоэффективность поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения); КПД 95% в режиме on-line и 99% в режиме ECO и при работе через байпас; охлаждение вентиляторами с адаптивной скоростью вращения (увеличение срока службы системы охлаждения, уменьшение уровня шума). Установка и подключение SR1106L имеет стоечное исполнение и предназначен для установки в 19-дюймовые направляющие телекоммуникационных шкафов и стоек. Для электропитания нагрузки на задней панели устройства имеются три компьютерных розетки С13 и клеммные колодки. Подключение ИБП к сети осуществляется через клеммные колодки. Автономная работа SR1106L оснащен встроенным зарядным устройством (ток 4 А) и разъемом для подключения внешних батарей. Максимальное значение ёмкости внешних батарей составляет 100 Ач (без установки внешнего ЗУ) и 360 Ач (с внешним ЗУ), что обеспечит автономную работу в течение 110 мин или 9,5 ч соответственно (при 100% нагрузке). Установка внешних батарей осуществляется в специальные батарейные модули или телекоммуникационные шкафы. В SR1106L применяются современные технологии по сокращению времени заряда и продлению срока службы АБ (интеллектуальный заряд и термокомпенсация заряда АБ), а также алгоритмы, позволяющие отключать АБ при разряде на 80-85% (защита от «глубокого» разряда), уведомлять пользователя об износе АБ и прогнозировать время автономии при текущей нагрузке. Панель управления Контроль и настройка основных рабочих параметров изделия выполняется с помощью панели управления. Она включает в себя ЖК-дисплей, четыре функциональные клавиши и пять светодиодных индикаторов: «Состояние» оповещает о режиме работы устройства; «Сеть» оповещает о состоянии сети; «Байпас» оповещает о переходе на байпас/ЭКО-режим; «Инвертор» оповещает о работе инвертора; «Батарея» показывает состояние батарей. Информация на ЖК-дисплее: значение входного и выходного напряжения; процент загрузки ИБП; значение напряжения батарей и их состояние; активная и полная мощность нагрузки; аварии с указанием их причин. С помощью панели управления можно выполнить три теста АБ: 10-ти секундный (ИБП питает нагрузку от АБ в течение 10 секунд); на заданное время (ИБП питает нагрузку от АБ в течение заданного времени); до полного разряда (ИБП питает нагрузку от АБ до момента их полного разряда, измеряя емкость АБ и выполняя их калибровку). Запуск тестов осуществляется через меню «Система», п. «Команда ИБП». Защита В ИБП SR1106L используется современная многоуровневая система защиты от: перегрузки и короткого замыкания; внутреннего перегрева; импульсных перенапряжений и сетевых высокочастотных помех; переходных процессов при коммутации и нелинейных искажений; «глубокого» разряда батарей. Поддерживается автоматический перезапуск ИБП после устранения причины аварии. Встроенный автоматический байпас осуществляет бесперебойное переключение питания нагрузки на сеть в случае выхода ИБП из строя или его перегрузке. Средства мониторинга Для модели SR1106L может быть применена опция дистанционного контроля и управления. Для этого потребуется установка плат расширения. В ассортименте представлено четыре модели таких плат со следующими интерфейсами: RS-232 (протокол Megatec); RS-485 (протоколы Modbus RTU/Штиль); USB и mini-USB; Ethernet (протоколы Web/SNMP/NTP/Modbus TCP/Штиль); «сухие» контакты. Мониторинг и управление ИБП после установки платы можно выполнять двумя способами: через веб-браузер или ПО Shtyl Device Manager (SDM). Обращаем внимание на то, что платы не входят в стандартную комплектацию и приобретаются отдельно.
