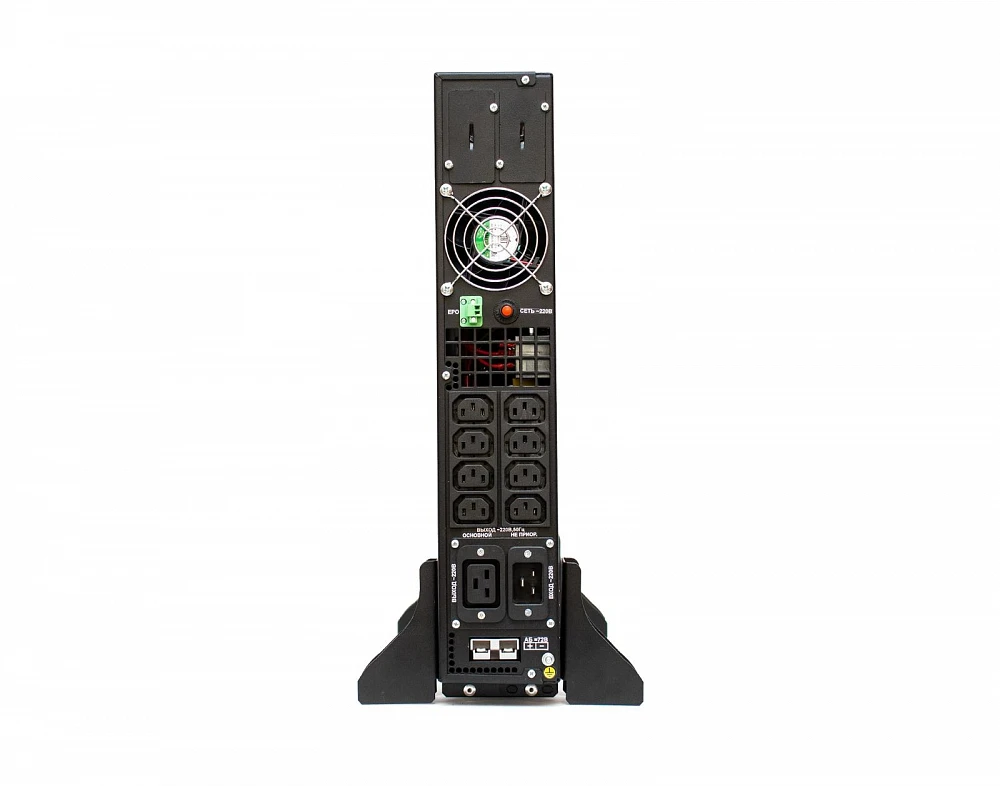

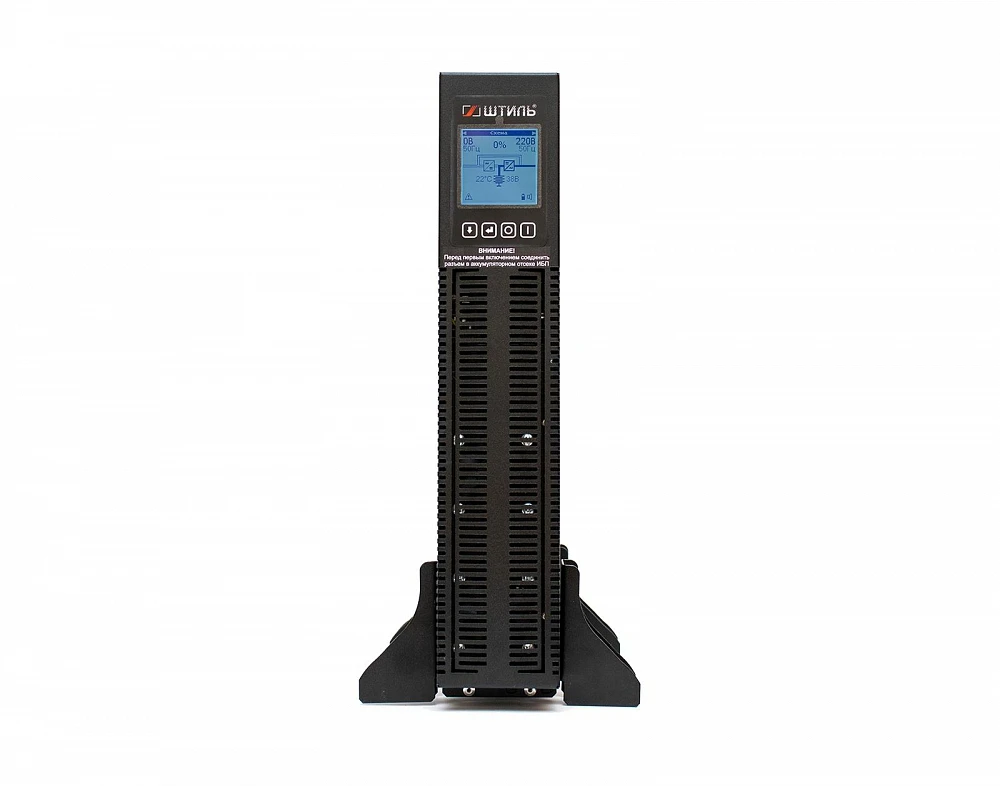

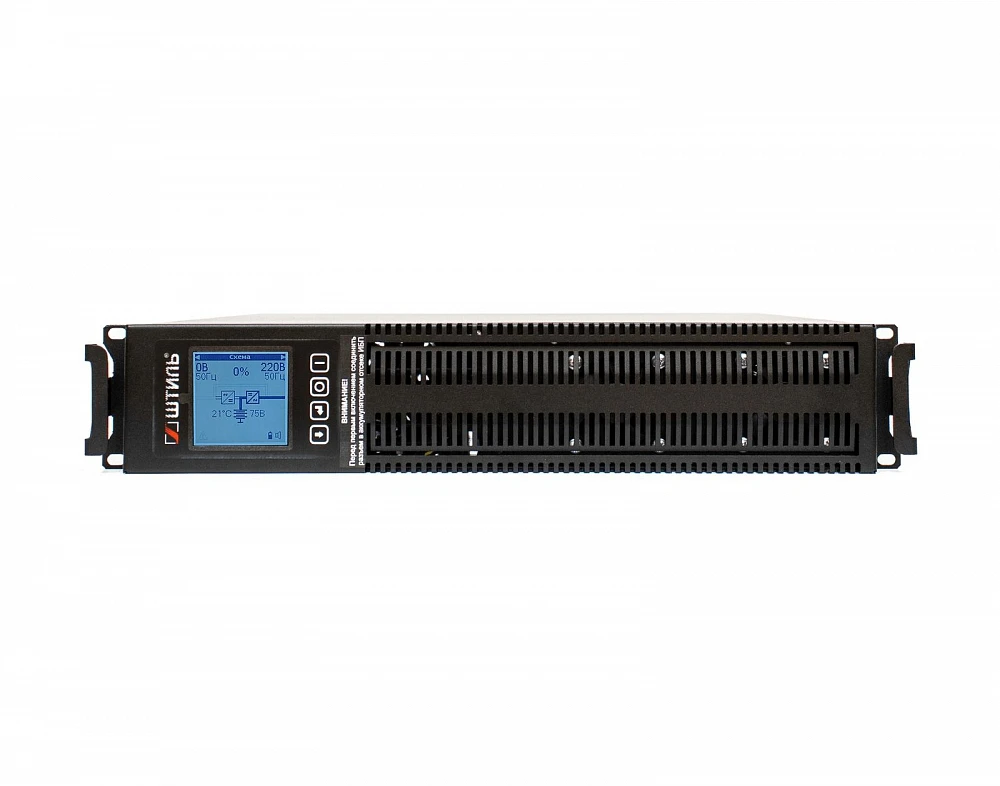

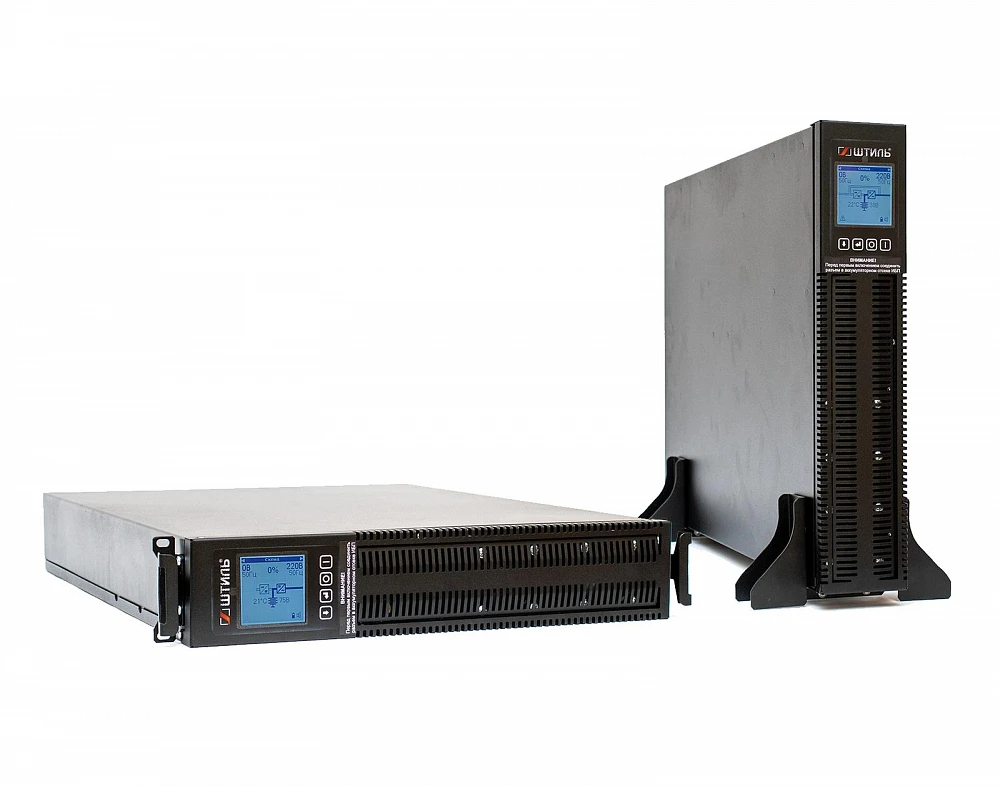

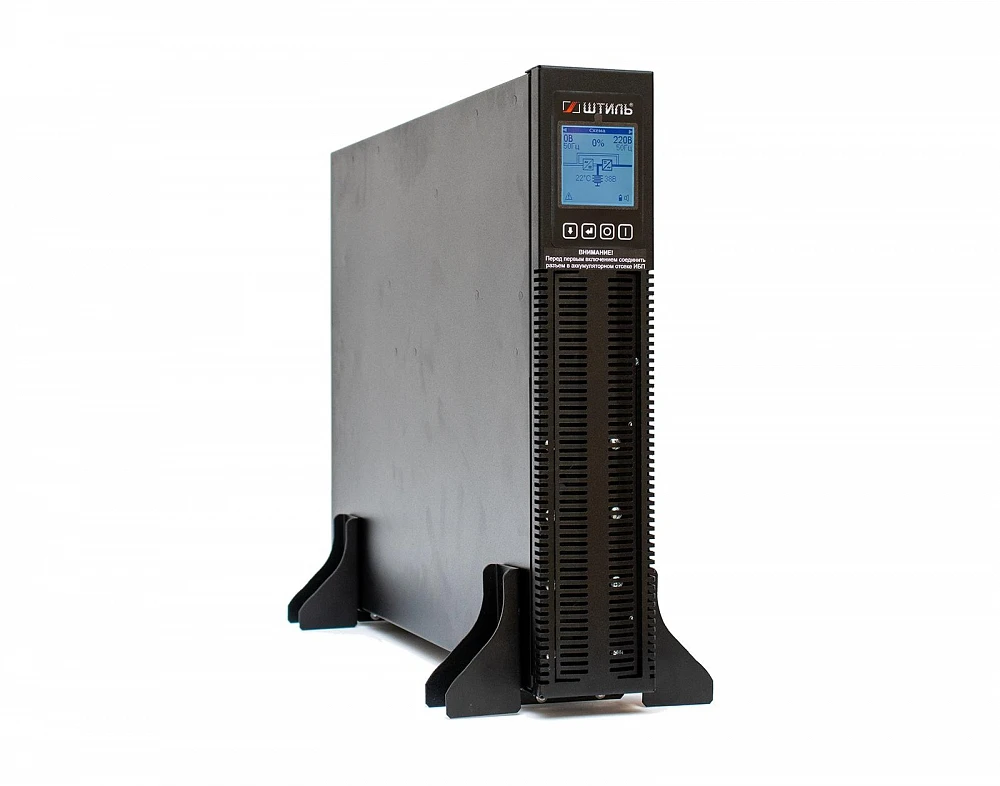

Онлайн ИБП STR1103SL универсального исполнения предназначен для обеспечения бесперебойного и качественного электропитания техники различных сфер применения суммарной мощностью до 3000 ВА /2700 Вт, например: серверных комнат и рабочих станций локальных вычислительных сетей; автоматизированных систем управления; систем безопасности, сигнализации и видеонаблюдения; электрочувствительной бытовой техники. Модель: STR1103SL Топология: on-line Максимальная выходная мощность, кВА/кВт: 3,0/2,7 Максимальная выходная мощность, кВА: 3 Максимальная выходная мощность, кВт: 2.7 Число фаз: 1 в 1 Количество фаз, вход: 1 Количество фаз, выход: 1 Номинальное входное напряжение, В: 220 Диапазон входного фазного напряжения, В: 90-295 Номинальная входная частота, Гц: 50 Диапазон входной частоты, Гц: 45-65 Номинальное выходное напряжение, В: 220/230/240 (по умолчанию - 220) Стабилизация выходного напряжения, %: ±2 Номинальная выходная частота, Гц: 50 Стабилизация выходной частоты, %: ±0,2 КПД, %: 95 Допустимая перегрузка: 101-105% без ограничения по времени, 105-130% в течение 60 с, 130-150% в течение 1 с, более 150% в течение 0,2 с (с последующим переключением на байпас) Вид охлаждения: Принудительное, вентиляторное Коэффициент нелинейных искажений, %: < 2,5% при линейной нагрузке, < 4% при нелинейной нагрузке Коэффициент мощности: 0,9 Форма выходного напряжения: чистая синусоида КПД при работе от АБ, %: 86 Время перехода на работу от АБ, с: 0 с Номинальное напряжение АБ, В: 72 Максимальный зарядный ток, А: 2 Размещение аккумуляторных батарей: Внутреннее Наличие батарей в комплекте: да Емкость АБ, А*ч: 9 Количество устанавливаемых АБ, шт.: 6 Время перезаряда встроенных АБ, ч: не более 8 (до 90% емкости) Исполнение: универсальное Высота, U: 2U Размер без упаковки (ШхВхГ), мм: 482х88х595 (rack) 207х466х595 (tower) Размер в упаковке (ШхВхГ), мм: 800x150x530 Масса, кг: 31,5 Масса в упаковке, кг: 40 Степень защиты: IP20 Диапазон температуры окружающей среды, °С: +5 ... +40 Диапазон температуры окружающей среды при транспортировке и хранении, °С: -40 ... +40 Относительная влажность воздуха, %: от 0 до 80 (без конденсата) Гарантийный срок, мес: 24 Срок службы, лет: 10 Наработка на отказ (MTBF), ч: 70000 Благодаря усовершенствованному алгоритму работы корректора коэффициента мощности, модель STR1103SL отлично функционирует в связке с дизельгенераторными установками. STR1103SL построен на основе наиболее совершенной технологии организации качественного электропитания (двойного преобразования энергии), благодаря чему устройство позволяет: стабилизировать входное напряжение в широком диапазоне (90-295 В) без перехода в автономный режим; моментально и безразрывно переключать питание нагрузки на АБ при пропадании сетевого напряжения; питать нагрузку идеальным синусоидальным напряжением. Превосходные технические характеристики безразрывное мгновенное переключение на питание от АБ (онлайн топология); идеальное синусоидальное выходное напряжение; работа в широком диапазоне входного напряжения (90-295 В) без перехода на АБ; высокая точность стабилизации напряжения ±2%; выходной коэффициент мощности 0,9; входной коэффициент мощности 0,99; малый коэффициент нелинейных искажений тока до 2,5 % при линейной нагрузке; выходное напряжение настраивается в диапазоне 220-240 В. Функциональность универсальное исполнение напольное/стоечное; функция «горячей» замены АБ без отключения оборудования; ЖК-дисплей со встроенным гироскопом; плавный пуск; резервное питание за счёт встроенных АБ в течение 5 минут (при 100% нагрузке); сегментация нагрузки на основную и неприоритетную; совместимость в работе с генераторами; функция «холодного» старта; встроенный автоматический байпас; широкие возможности локального/удаленного мониторинга. Высокая надежность многоуровневая электронная система защиты; автоматический перезапуск при восстановлении после аварий; полный набор функций контроля и управления АБ; самодиагностика при запуске и во время работы; высокая перегрузочная способность (особенно важно при работе с двигателями); срок службы не менее 10 лет. Энергоэффективность поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения); КПД 95% в режиме on-line и 99% в режиме ECO и при работе через байпас; охлаждение вентиляторами с адаптивной скоростью вращения (увеличение срока службы системы охлаждения, уменьшение уровня шума). Установка и подключение Форм-фактор ИБП универсальный, что позволяет размещать устройство двумя вариантами: вертикально на ровной горизонтальной поверхности (на металлические упоры), горизонтально в 19-дюймовые направляющие телекоммуникационных шкафов или стоек. Все крепежные детали включены в комплект поставки устройства. На задней панели ИБП расположены разъемы для подключения нагрузок: восемь «компьютерных» розеток С13 и одна розетка С19. Входная сеть подключается через розетку С20. Внимание! Разъемы для подключения нагрузки сегментированы на основные и неприоритетные. При работе ИБП от АБ снижение уровня заряда АБ до 20% (это значение можно изменить в настройках меню) приведет к обесточиванию неприоритетных разъёмов. Электропитание основных выходных разъёмов осуществляется вплоть до «глубокого» разряда АБ. Автономная работа Автономная работа нагрузки обеспечивается встроенными АБ (9 Ач) и зарядным устройством (ток 1 А). При 100% нагрузке АБ обеспечат автономное питание нагрузки в течение 5 минут. Для увеличения времени работы от батарей к ИБП можно подключить дополнительные батарейные модули и стеллажи. В случае выхода из строя встроенных АКБ предусмотрена их «горячая» замена, которая не повлияет на гарантию. Внимание! Изначально внутренние АБ не подсоединены к ИБП. Это сделано для того, чтобы не произошел их саморазряд. Поэтому перед первым включением устройства необходимо соединить разъем в аккумуляторном отсеке. Подробнее об этом читайте в руководстве по эксплуатации. В STR1103SL применяются современные технологии по сокращению времени заряда и продлению срока службы АБ (интеллектуальный заряд и термокомпенсация заряда АБ), а также алгоритмы, позволяющие отключать АБ при разряде на 80-85% (защита от «глубокого» разряда), уведомлять пользователя об износе АБ и прогнозировать время автономии при текущей нагрузке. Панель управления STR1103SL имеет современный цифровой ЖК-дисплей со встроенным гироскопом, за счет которого ИБП автоматически меняет ориентацию экрана в зависимости от положения устройства. Информация на ЖК-дисплее: значение входного напряжения и входной частоты; значение выходного напряжения и выходной частоты; процент загрузки ИБП относительно номинальной выходной мощности; активная и полная мощность; мнемосхема, отображающая состояние ИБП; температура, напряжение и ток АБ; внутренняя температура устройства; уровень заряда АБ и прогнозируемое время автономной работы; оповещение об авариях с указанием их причины; режимы работы: онлайн, байпас или питание от АБ; состояние звуковой сигнализации. Настройка основных параметров работы ИБП: режима работы (on-line или ЭКО); режима байпаса (авто, включен или выключен); способа запуска (авто или по кнопке); выходного напряжения (220, 230 или 240 В); номинальной выходной частоты (50/60 Гц); уровня заряда АБ, при котором происходит отключение неприоритетной нагрузки (от 10 до 90% с шагом 5%); уровня «глубокого» разряда батарей. Запуск трех видов теста аккумуляторных батарей: 10-ти секундный (ИБП питает нагрузку от АБ в течение 10 секунд); на заданное время (ИБП питает нагрузку от АБ в течение заданного времени); до полного разряда (ИБП питает нагрузку от АБ до момента их полного разряда, измеряя емкость АБ и выполняя их калибровку). Запуск и настройка тестов АБ выполняется через меню «Команды», п. «Тесты батарей». Система охлаждения Устройство охлаждается с помощью двух малошумных вентиляторов, скорость вращения которых зависит от уровня нагрузки. Защита В ИБП STR1103SL применяется современная многоуровневая система защиты от: перегрузки и короткого замыкания; внутреннего перегрева; высокочастотных сетевых помех и импульсных перенапряжений; переходных процессов при коммутации и нелинейных искажений; «глубокого» разряда батарей. Поддерживается автоматический перезапуск ИБП после устранения причины аварии. В случае перегрузки или выхода ИБП из строя электронный байпас автоматически переключит питание нагрузки на входную сеть. Средства мониторинга STR1103SL имеет возможность организации локального/удаленного мониторинга и управления. Для этого в устройство устанавливаются специальные карты мониторинга. В ассортименте имеются несколько таких карт со следующими интерфейсами: RS-232 (протокол Megatec); RS-485 (протоколы Modbus RTU/Штиль); USB и mini-USB; Ethernet (протоколы Web/SNMP/NTP/Modbus TCP/Штиль); «сухие» контакты. ИБП с установленной платой контролируется в веб-браузере или через ПО Shtyl Device Manager (SDM). Платы не входят в стандартную комплектацию и приобретаются отдельно. Автономная работа Уровень нагрузки, % 10% 20% 30% 40% 50% 60% 70% 80% 90% 100% Время автономной работы (от встроенных батарей), мин 50 25 15 12 9 7 5 4 3 2
