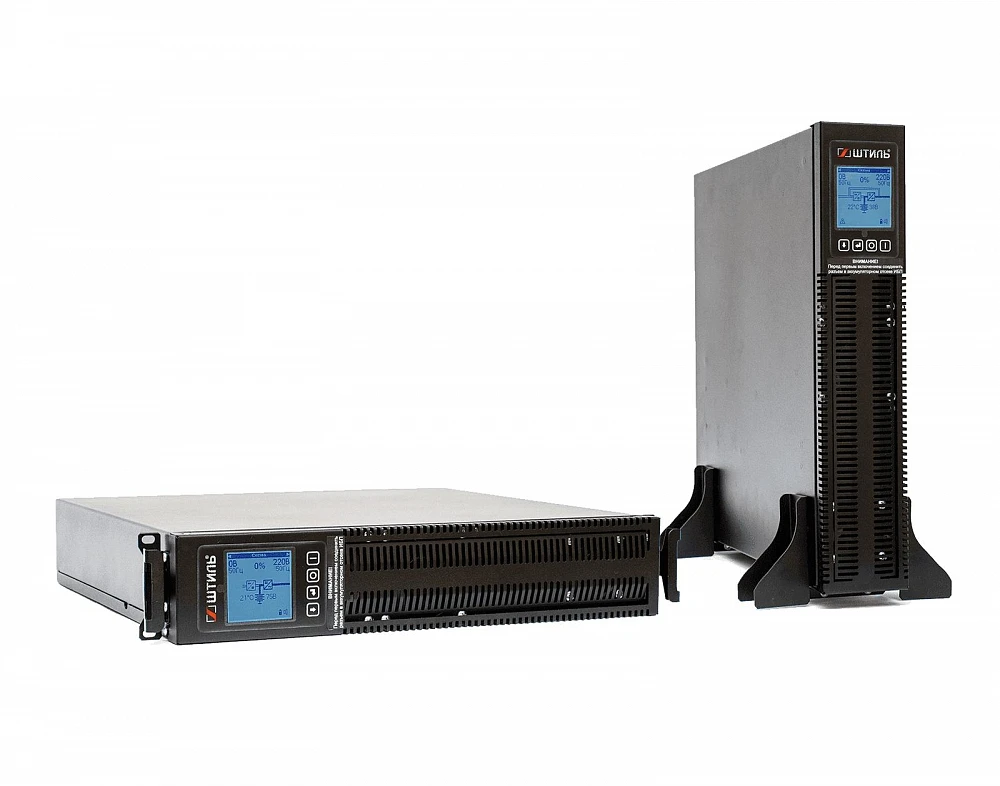

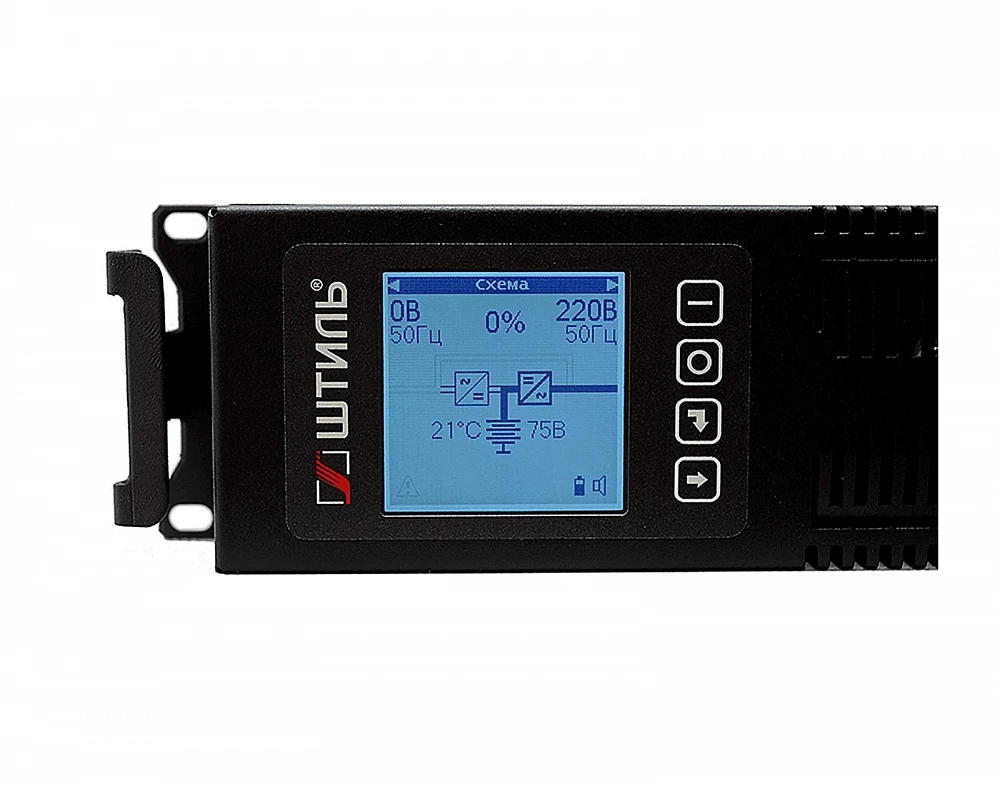

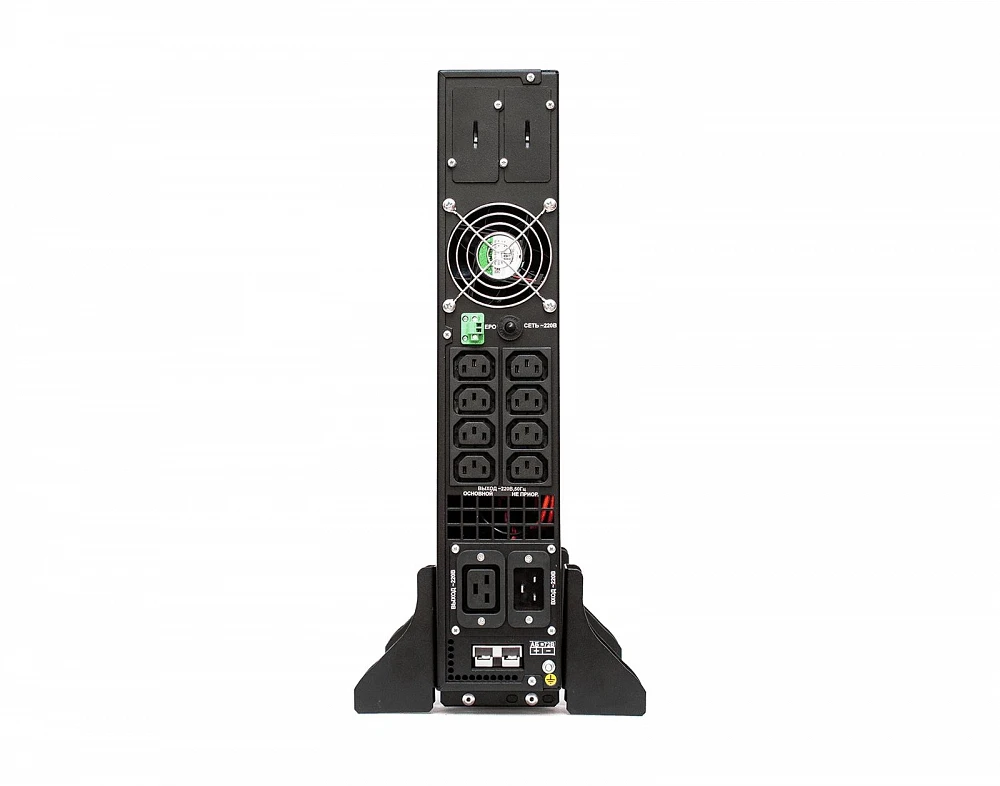

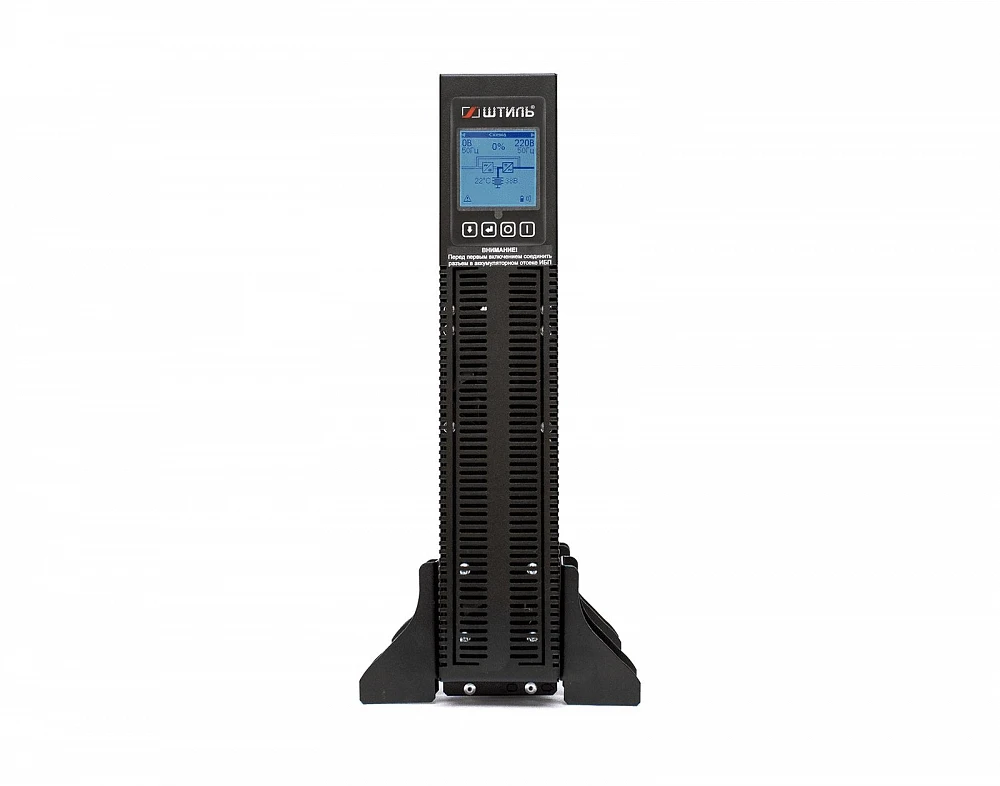

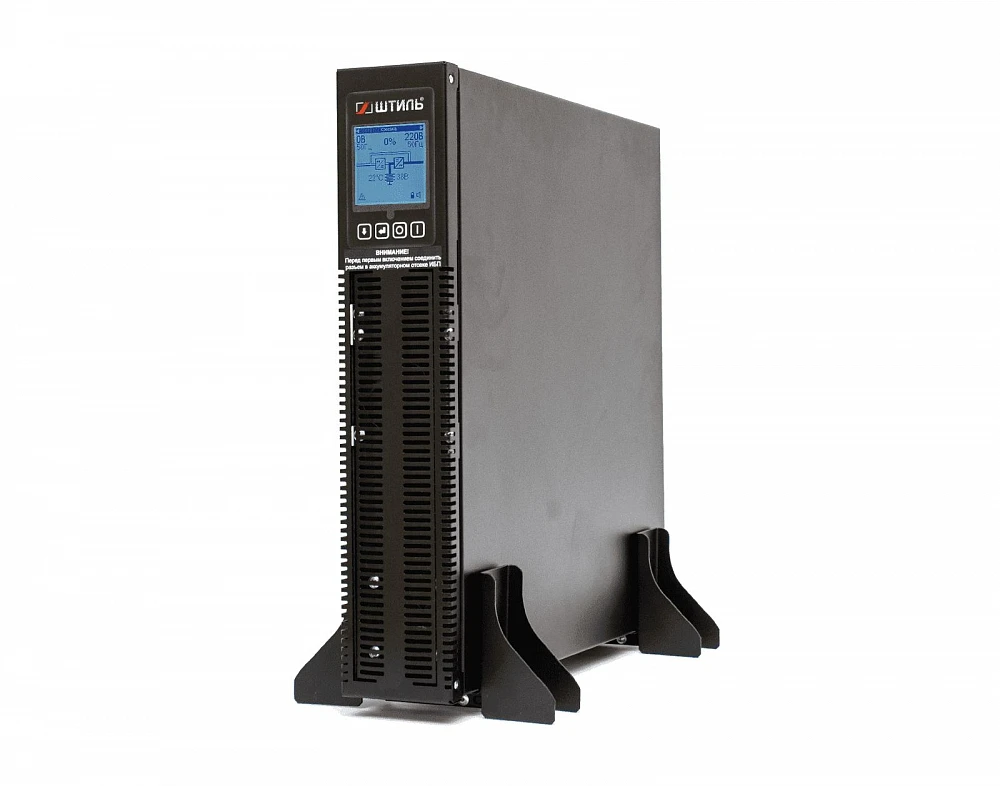

Онлайн ИБП STR1103L универсального исполнения предназначен для обеспечения бесперебойного и качественного электропитания широкого класса приборов суммарной мощностью до 3000 ВА /2700 Вт: Топология: on-line Максимальная выходная мощность, кВА/кВт: 3,0/2,7 Максимальная выходная мощность, кВА: 3 Максимальная выходная мощность, кВт: 2.7 Число фаз: 1 в 1 Количество фаз, вход: 1 Количество фаз, выход: 1 Номинальное входное напряжение, В: 220 Диапазон входного фазного напряжения, В: 90-295 Номинальная входная частота, Гц: 50 Диапазон входной частоты, Гц: 45-65 Номинальное выходное напряжение, В: 220/230/240 (по умолчанию - 220) Стабилизация выходного напряжения, %: ±2 Номинальная выходная частота, Гц: 50 Стабилизация выходной частоты, %: ±0,2 КПД, %: 95 Допустимая перегрузка: 101-105% без ограничения по времени, 105-130% в течение 60 с, 130-150% в течение 1 с, более 150% в течение 0,2 с (с последующим переключением на байпас) Вид охлаждения: Принудительное, вентиляторное Коэффициент нелинейных искажений, %: < 2,5% при линейной нагрузке, < 4% при нелинейной нагрузке Коэффициент мощности: 0,9 Форма выходного напряжения: чистая синусоида КПД при работе от АБ, %: 86 Время перехода на работу от АБ, с: 0 с Номинальное напряжение АБ, В: 72 Максимальный зарядный ток, А: 4 Размещение аккумуляторных батарей: Внешнее Наличие батарей в комплекте: нет Исполнение: универсальное Высота, U: 2U Размер без упаковки (ШхВхГ), мм: 482х88х445 (rack) 207х466х445 (tower) Масса, кг: 9 Степень защиты: IP20 Диапазон температуры окружающей среды, °С: +5 ... +40 Диапазон температуры окружающей среды при транспортировке и хранении, °С: -40 ... +40 Относительная влажность воздуха, %: от 0 до 80 (без конденсата) Гарантийный срок, мес: 24 Срок службы, лет: 10 Наработка на отказ (MTBF), ч: 70000 ИБП с технологией двойного преобразования: стабилизировать входное напряжение в широком диапазоне (90-295 В) и с высокой точностью (±2%) без перехода на АБ; моментально и безразрывно переключать питание нагрузки на АКБ при пропадании сетевого напряжения; питать нагрузку идеальным синусоидальным напряжением. Превосходные технические характеристики безразрывное мгновенное переключение на питание от АБ (онлайн топология); идеальное синусоидальное выходное напряжение; работа в широком диапазоне входного напряжения (90-295 В) без перехода на АБ; высокая точность стабилизации напряжения ±2%; выходной коэффициент мощности 0,9; входной коэффициент мощности 0,99; малый коэффициент нелинейных искажений тока до 2,5 % при линейной нагрузке; выходное напряжение настраивается в диапазоне 220-240 В. Функциональность: универсальное исполнение напольное/стоечное; функция «горячей» замены АБ без отключения оборудования; ЖК-дисплей со встроенным гироскопом; плавный пуск; резервное питание за счёт внешних АБ; сегментация нагрузки на основную и неприоритетную; совместимость в работе с генераторами; функция «холодного» старта; встроенный автоматический байпас; широкие возможности локального/удаленного мониторинга. Высокая надежность многоуровневая электронная система защиты; автоматический перезапуск при восстановлении после аварий; полный набор функций контроля и управления АБ; самодиагностика при запуске и во время работы; высокая перегрузочная способность (особенно важно при работе с двигателями); срок службы не менее 10 лет. Энергоэффективность: поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения); КПД 95% в режиме on-line и 99% в режиме ECO и при работе через байпас; охлаждение вентиляторами с адаптивной скоростью вращения (увеличение срока службы системы охлаждения, уменьшение уровня шума). Установка и подключение: STR1103L может устанавливаться двумя способами: вертикально на любой ровной горизонтальной поверхности (на упоры для вертикальной установки), горизонтально в 19-дюймовые направляющие телекоммуникационных шкафов или стоек. Детали для крепления обоими способами входят в комплект поставки устройства. Для подключения электрооборудования ИБП имеет следующие разъемы: восемь «компьютерных» розеток С13 и одну розетку С19. Подключение к входной сети выполняется через розетку C20. Внимание! Разъемы для подключения нагрузки сегментированы на основные и неприоритетные. При работе ИБП от АБ снижение уровня заряда АБ до 20% (это значение можно изменить в настройках меню) приведет к обесточиванию неприоритетных разъёмов. Электропитание основных выходных разъёмов осуществляется вплоть до «глубокого» разряда АБ. Автономная работа: ИБП обладает встроенным зарядным устройством (ток 4 А) и возможностью подключения внешних свинцово-кислотных АБ, за счет которых обеспечивается необходимое время автономной работы нагрузки. Установка внешних батарей, в зависимости от требуемого времени автономной работы, возможна как в батарейных модулях, так и в батарейных стеллажах. В ИБП применяются специальные технологии, направленные на сокращение времени заряда и продление срока службы АБ: интеллектуальный алгоритм заряда батарей (заряд выполняется сначала в циклическом режиме (повышенным напряжением), а затем в буферном (дежурным напряжением)); термокомпенсация заряда батарей (автоматическая корректировка напряжения заряда в зависимости от температуры АБ). Кроме того, ИБП обладает специальными алгоритмами, позволяющими отключать АБ при разряде на 80-85% (защита от «глубокого» разряда), заранее уведомлять пользователя об износе АБ, точно прогнозировать время автономии при текущей нагрузке. Панель управления STR1103L имеет современный цифровой ЖК-дисплей со встроенным гироскопом, за счет которого ИБП автоматически меняет ориентацию экрана в зависимости от положения устройства. Информация на ЖК-дисплее: значение входного напряжения и входной частоты; значение выходного напряжения и выходной частоты; процент загрузки ИБП относительно номинальной выходной мощности; активная и полная мощность; мнемосхема, отображающая состояние ИБП; температура, напряжение и ток АБ; внутренняя температура устройства; уровень заряда АБ и прогнозируемое время автономной работы; оповещение об авариях с указанием их причины; режимы работы: онлайн, байпас или питание от АБ; состояние звуковой сигнализации. Настройка основных параметров работы ИБП: режима работы (on-line или ЭКО); режима байпаса (авто, включен или выключен); способа запуска (авто или по кнопке); выходного напряжения (220, 230 или 240 В); номинальной выходной частоты (50/60 Гц); уровня заряда АБ, при котором происходит отключение неприоритетной нагрузки (от 10 до 90% с шагом 5%); уровня «глубокого» разряда батарей. Запуск трех видов теста аккумуляторных батарей: 10-ти секундный (ИБП питает нагрузку от АБ в течение 10 секунд); на заданное время (ИБП питает нагрузку от АБ в течение заданного времени); до полного разряда (ИБП питает нагрузку от АБ до момента их полного разряда, измеряя емкость АБ и выполняя их калибровку). Запуск и настройка тестов АБ выполняется через меню «Команды», п. «Тесты батарей». Система охлаждения Устройство оснащено малошумным вентилятором с автоматической скоростью вращения. В ИБП STR1103L применяется современная многоуровневая система защиты от: перегрузки и короткого замыкания; внутреннего перегрева; высокочастотных сетевых помех и импульсных перенапряжений; переходных процессов при коммутации и нелинейных искажений; «глубокого» разряда батарей. Поддерживается автоматический перезапуск ИБП после устранения причины аварии. В случае перегрузки или выхода ИБП из строя электронный байпас автоматически переключит питание нагрузки на входную сеть. Средства мониторинга STR1103L имеет широкие возможности для организации локального/удаленного мониторинга и управления работы. Для этого к ИБП подключаются платы расширения со следующими интерфейсами: RS-232 (протокол Megatec); RS-485 (протоколы Modbus RTU/Штиль); USB и mini-USB; Ethernet (протоколы Web/SNMP/NTP/Modbus TCP/Штиль); «сухие» контакты. Функционирование ИБП с установленной платой можно отслеживать прямо в веб-браузере или программе Shtyl Device Manager (SDM). Обращаем ваше внимание на то, что платы не входят в стандартную комплектацию и приобретаются отдельно.
