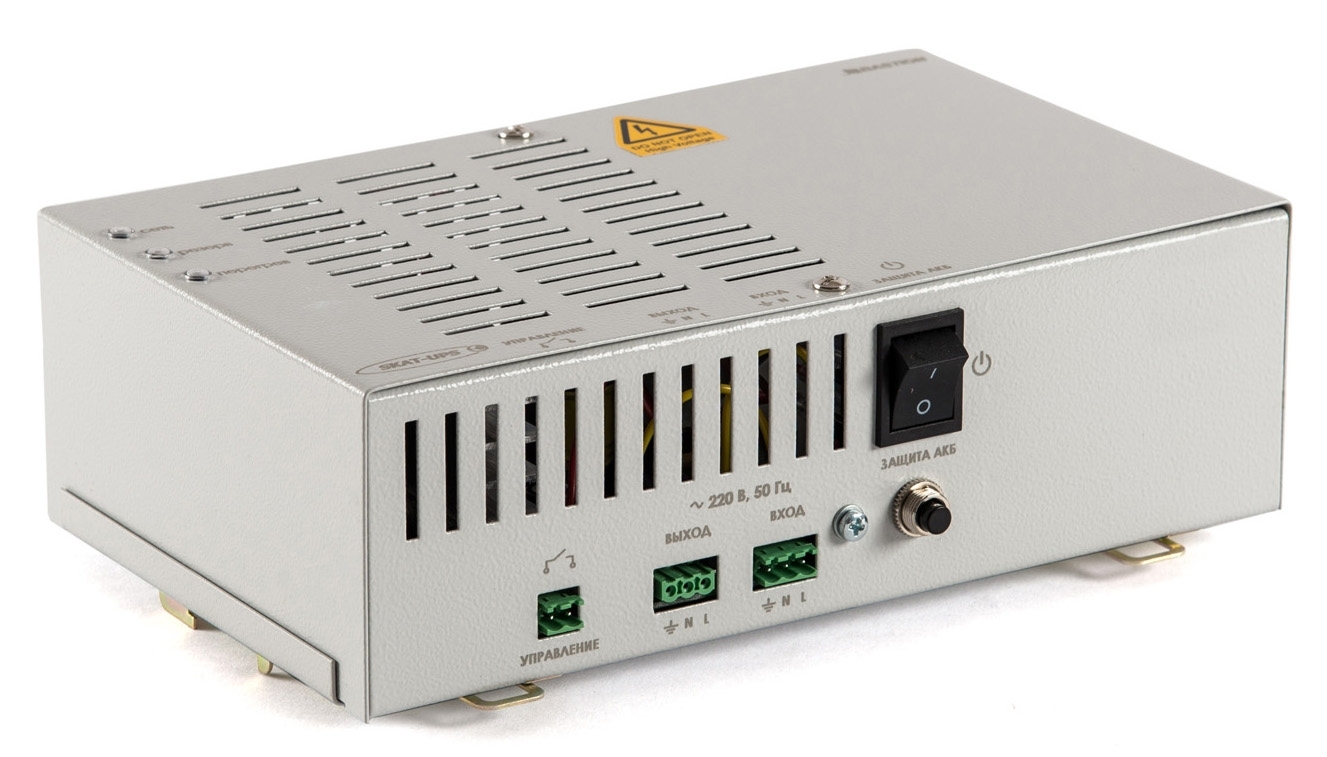

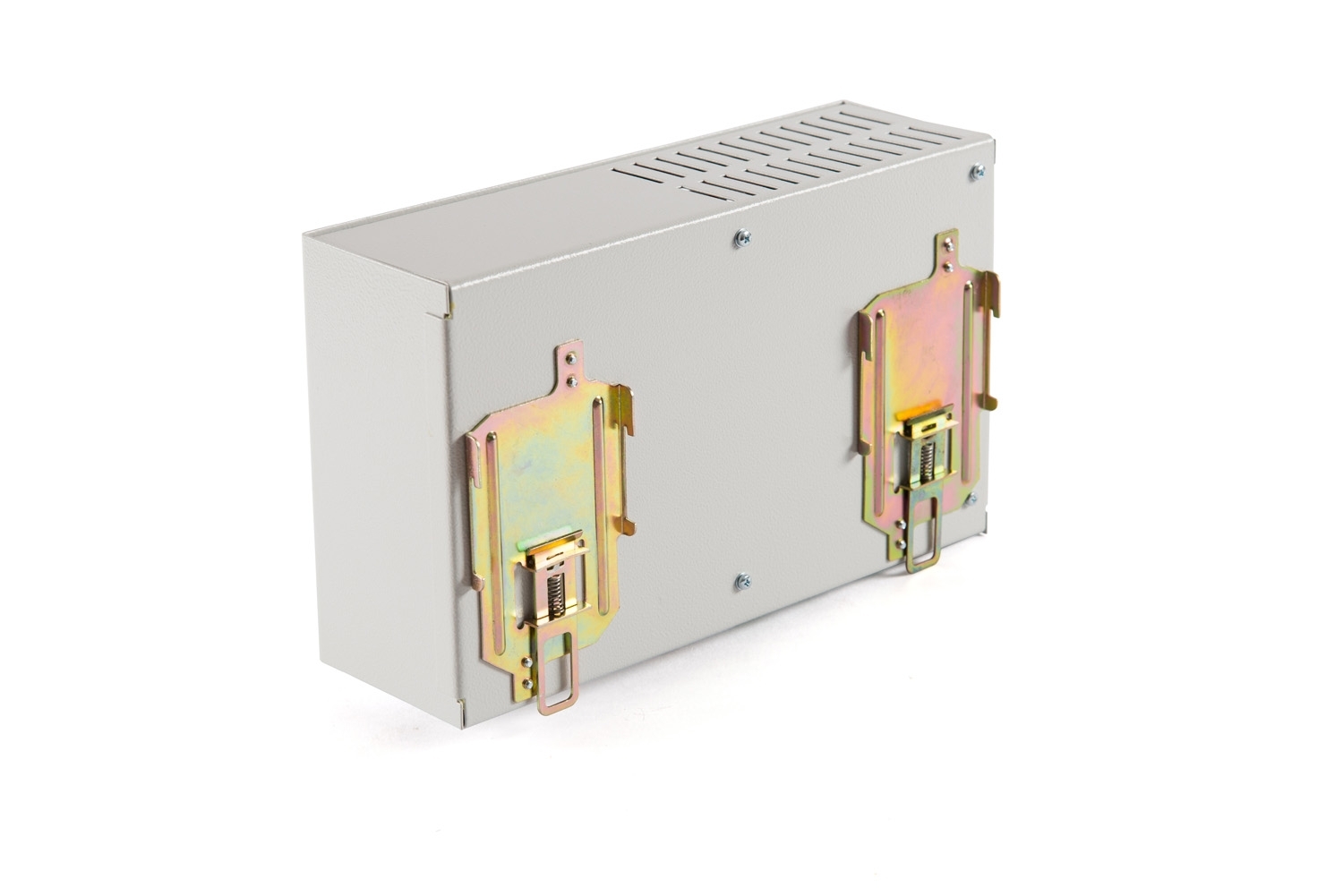

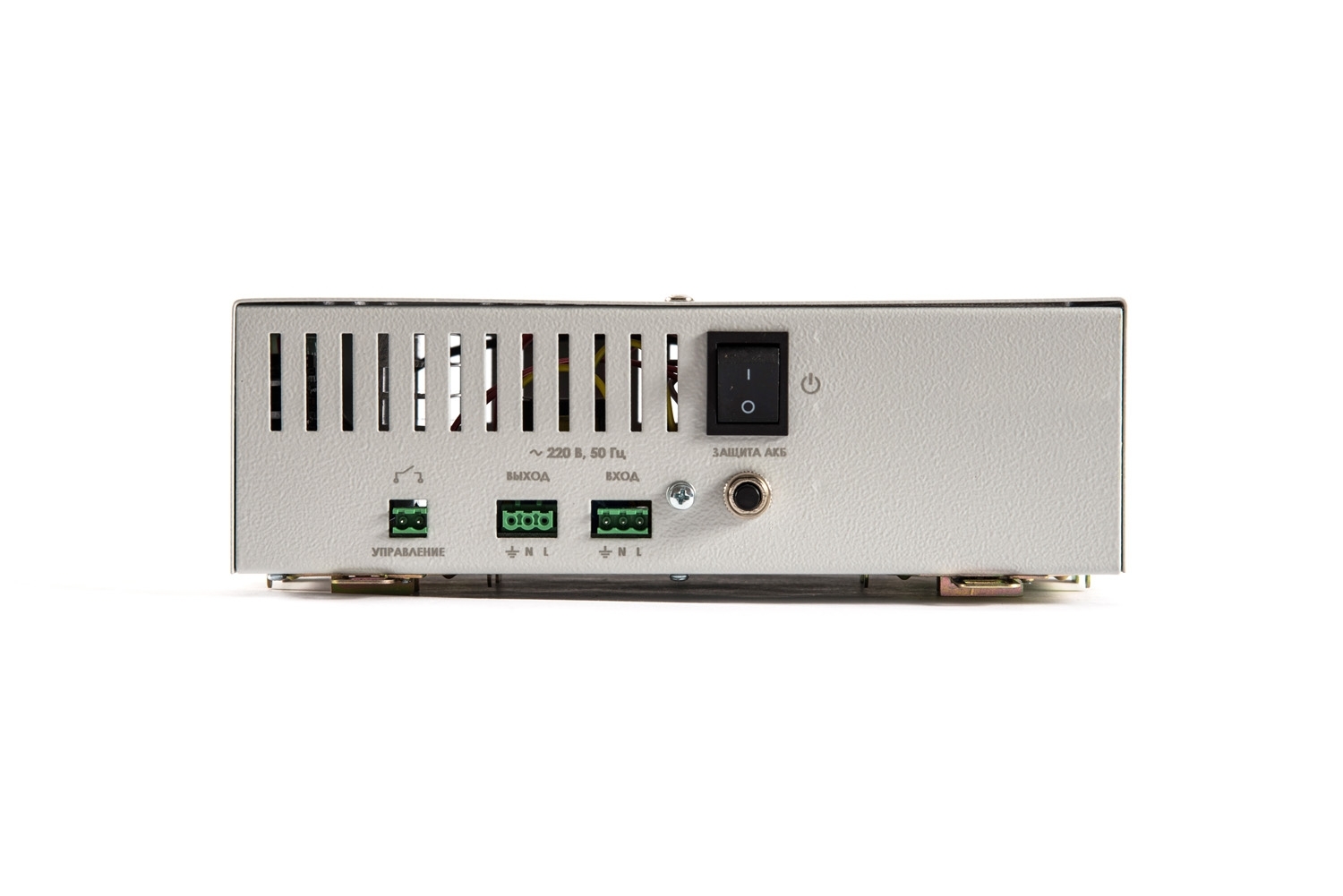

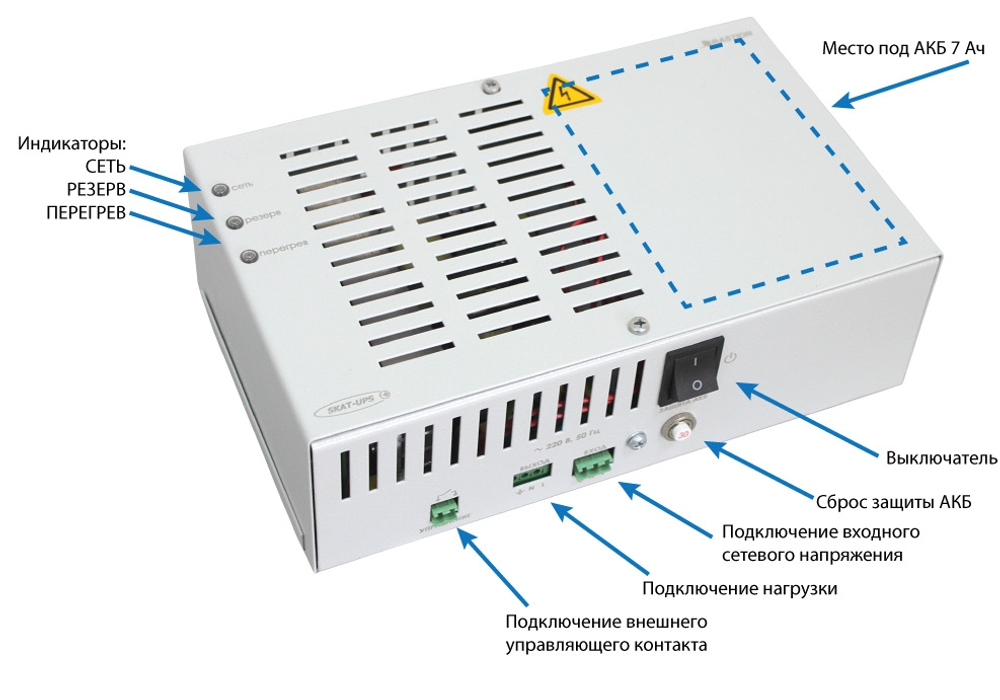

Источник бесперебойного питания SKAT-UPS 500/300 DIN предназначен для обеспечения качественным электропитанием оборудования промышленной автоматики мощностью до 500 ВА. Компактный металлический корпус оснащён удобным креплением на DIN-рейку и позволяет свободно разместить источник внутри шкафа автоматики. В случае отключения электроэнергии источник продолжает питать оборудование за счёт встроенной аккумуляторной батареи ёмкостью 7 Ач. Источник защищает от высоковольтных импульсов напряжения, а также обеспечивает плавный пуск подключённого оборудования. 1 Напряжение питающей сети, частотой 50±1 Гц, без перехода на питание от АКБ при 100% нагрузке, В 185250 2 Напряжение питающей сети, при котором происходит переход в режим «РЕЗЕРВ» (питание нагрузок от АКБ), В 182188 245255 3 Номинальная выходная мощность Полная, ВА 500 Активная, Вт 300 4 Мощность, потребляемая от сети, без нагрузки, ВА, не более 10 5 Среднеквадратичное значение выходного напряжения в режиме «РЕЗЕРВ» (питание от АКБ), В 210235 6 Форма выходного напряжения эквивалентная синусоидальной 7 Время работы в режиме «РЕЗЕРВ» при максимальной мощности активной нагрузки, мин., не менее 2* 8 Время работы в режиме «РЕЗЕРВ» при мощности активной нагрузки 150 Вт, мин., не менее 10* 9 Время контроля устойчивости сетевого напряжения при переходе в режим «ОСНОВНОЙ», с, не более 20** 10 Величина напряжения на клеммах АКБ, при котором происходит автоматическое отключение выходного напряжения в режиме «РЕЗЕРВ», В 10,511,0 11 Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В 12 Рекомендуемая ёмкость АКБ, Ач 7*** 13 Количество АКБ, шт. 1 14 Напряжение ограничения тока заряда АКБ, В 13,513,8 15 Ток заряда АКБ, А, не более 0,851,25 16 Ток, потребляемый изделием от АКБ в режиме «РЕЗЕРВ» без нагрузки, А, не более 0,25 17 Сечение провода, зажимаемого в клеммах колодок, мм2, не более 2,5 18 Габаритные размеры ГхШхВ, не более, мм без упаковки 276х90х178 в упаковке 350х100х240 19 Масса, НЕТТО (БРУТТО), кг, не более 2,3(2,6) 20 Диапазон рабочих температур, °С -25+40**** 21 Относительная влажность воздуха при 25 °С, %, не более 95 22 Степень защиты оболочкой по ГОСТ 14254-96 IP20 Особенности: питание нагрузки с номинальным напряжением питания 220 В переменного тока и потребляемой мощностью до 500 ВА / 300 Вт; защита нагрузки от повышенного и пониженного напряжения сети с переходом на режим питания от аккумуляторной батареи, режим «РЕЗЕРВ»; эквивалентную синусоидальной форму выходного напряжения в режиме «РЕЗЕРВ»; оптимальный заряд АКБ при наличии напряжения питающей сети в допустимых пределах (см. п.1 таблицы), режим «ОСНОВНОЙ»; автоматический переход на резервное питание от встроенной АКБ (режим «РЕЗЕРВ») при выходе напряжения электрической сети за пределы допустимого диапазона (см. п.1 таблицы) или при отсутствии напряжения электрической сети; защита АКБ от глубокого разряда; защита источника от короткого замыкания в нагрузке и перегрева в режиме «РЕЗЕРВ» (автоматическое отключение выходного напряжения при коротком замыкании и/или перегреве); возможность оперативного отключения изделия от источника сетевого напряжения и АКБ с помощью выключателя; индикация режимов работы изделия с помощью светодиодных индикаторов; возможность подключения внешнего контакта, управляющего изделием. * при полностью заряженной АКБ. ** в режиме «РЕЗЕРВ» во время контроля устойчивости входного сетевого напряжения изделие продолжает питать нагрузку от АКБ. *** АКБ в комплект поставки не входит. **** Если изделие эксплуатируется при температуре выше +40 °С, то при увеличении температуры на 5 °С, мощность нагрузки следует уменьшить на 12%, запрещается эксплуатация изделия при температуре выше +50 °С.
