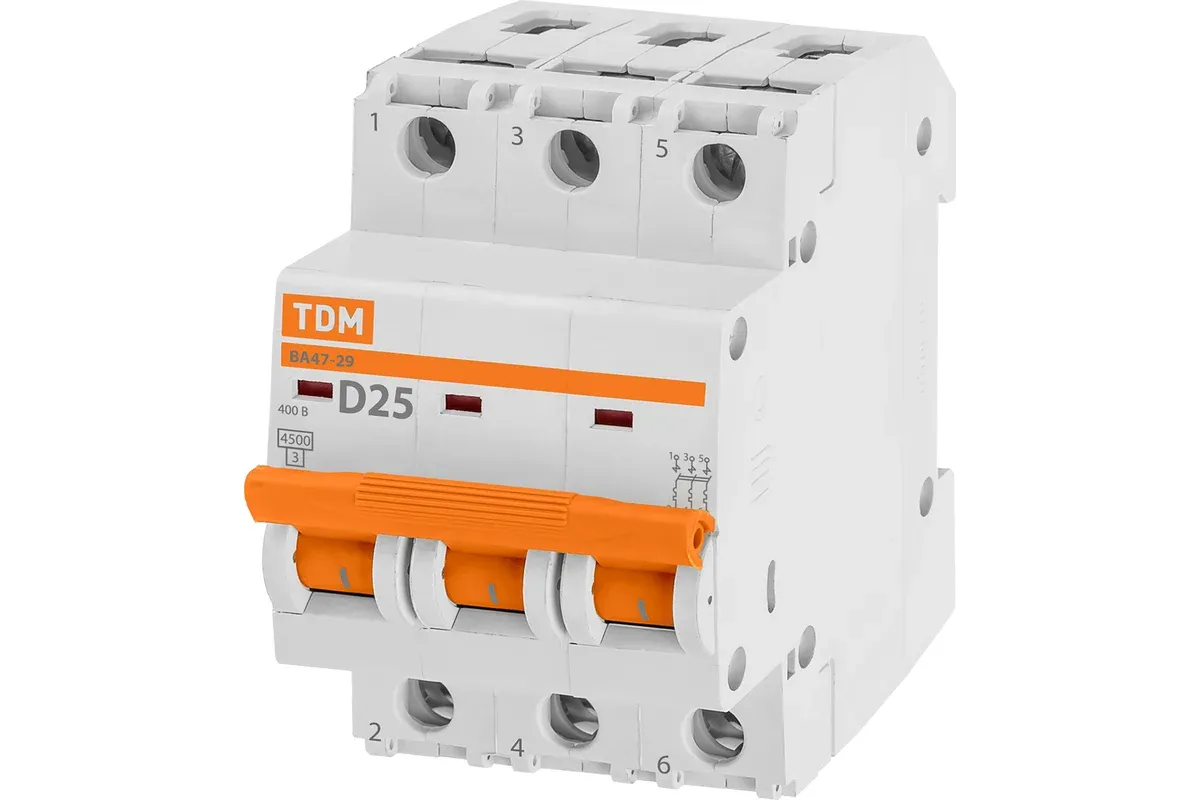

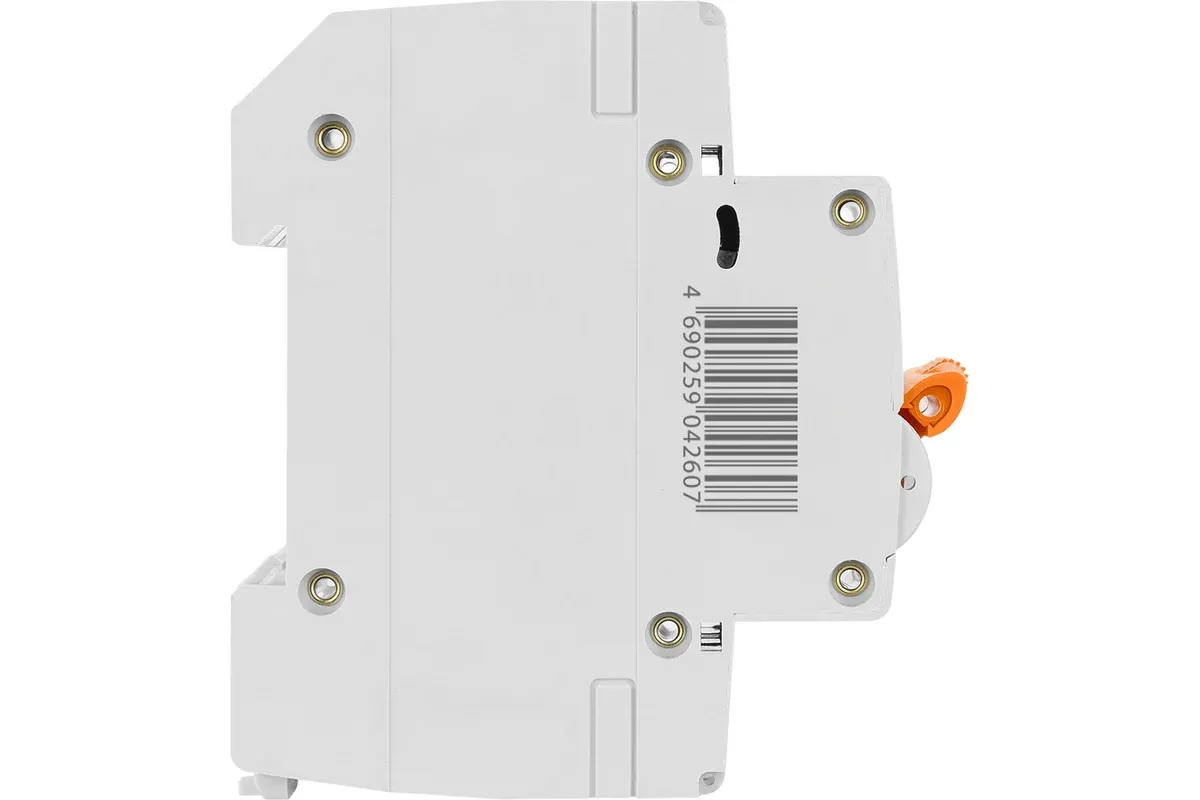

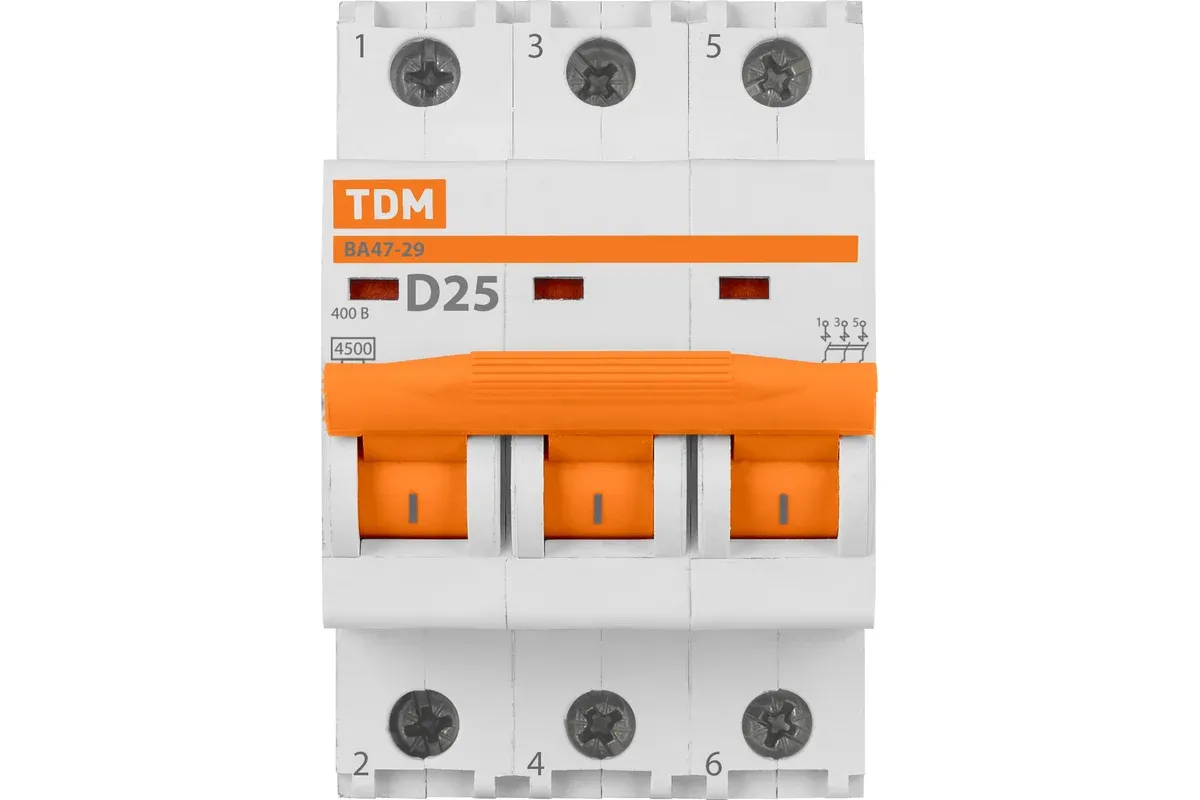

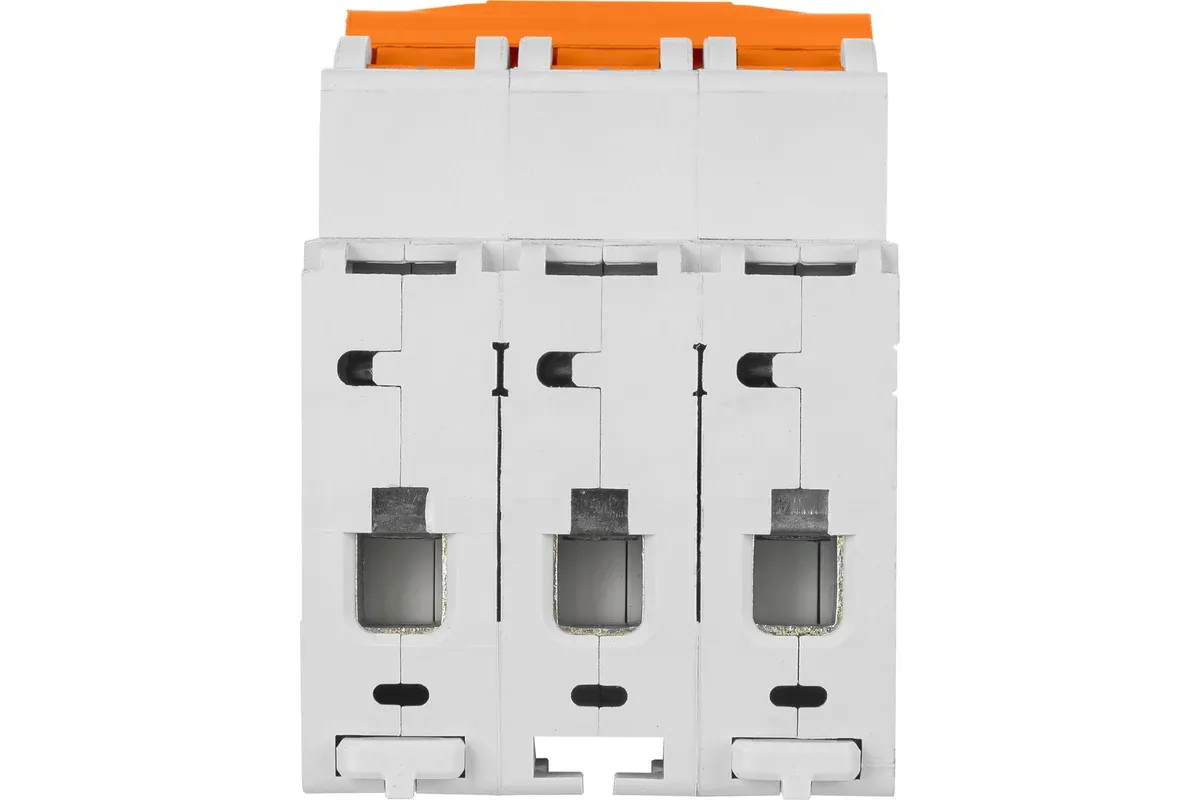

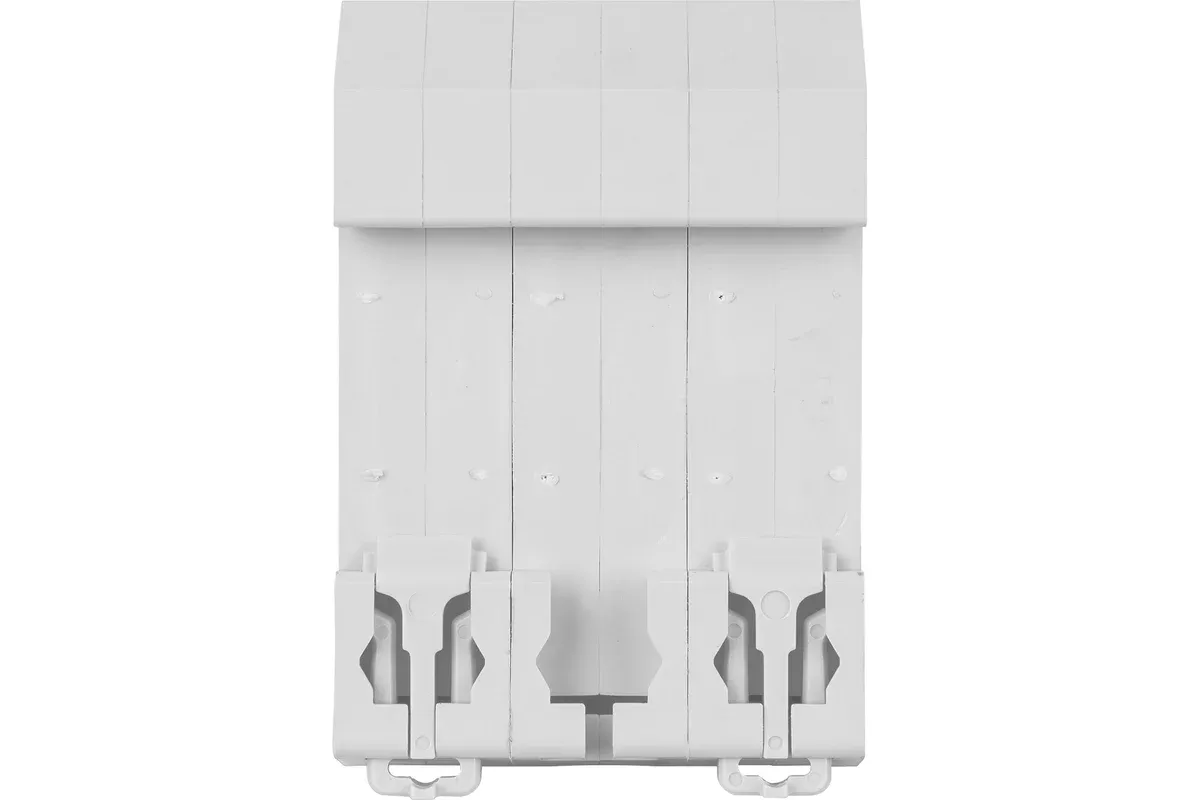

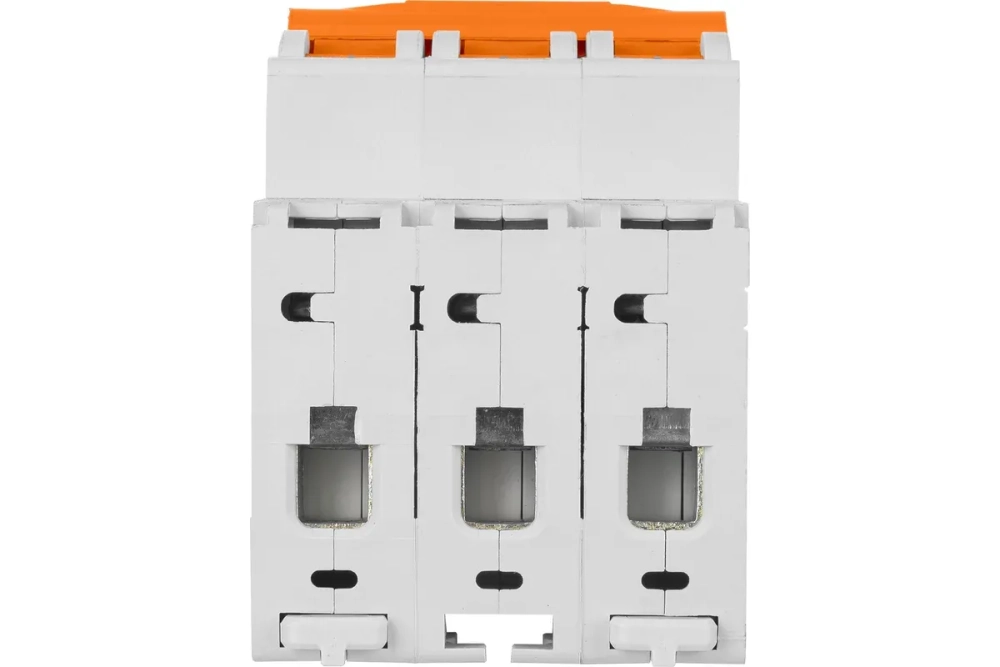

Автоматический выключатель TDM D 25А 3Р 4.5кА SQ0206-0175

Автоматический выключатель TDM ВА47-29 3Р 25А 4.5кА D SQ0206-0175 - защитный вводно-распределительный аппарат, который обеспечивает оперативное включение и выключение электрических цепей. Ток проводится в нормальном режиме. Технические характеристики: Тип: модульный Номинальный ток: 25 А Модельный ряд: ВА47-29 Тип расцепления : D Тип монтажа : на DIN-рейку Номинальное напряжение: 230/400 В Отключающая способность: 4.5 кА Климатическое исполнение: УХЛ-4 Степень защиты: IP20 Количество полюсов: 3 Цвет корпуса: белый Вес нетто: 0.33 кг Высота: 80 мм Ширина: 52.5 мм Глубина: 75 мм Преимущества: Кривая D - отключит ток в цепи в 10-14 раз больше номинального. Корпус и детали автоматического выключателя TDM ВА47-29 3Р 25А 4.5кА D SQ0206-0175 выполнены из пластика не поддерживающего горение; Маркировка не подвержена стиранию в пределах срока эксплуатации; Соответствует стандартам ГОСТ Р 50345-99; Номинальная отключающая способность: 4500 А; Напряжение постоянного тока: 48 В/полюс; Условия эксплуатации УХЛ4; Электрическая износостойкость, циклов В-О: не менее 6 000; Механическая износостойкость, циклов В-О: не менее 20 000; Максимальное сечение присоединяемых проводников: 25 мм2 - для многожильного проводника, 35 мм2 - для одножильного; Наличие драгоценных металлов (серебро): 0,15÷0,22 г/полюс; Диапазон рабочих температур: от -40 до +50 °С; Момент затяжки: 3 Н*м; Защелка на DIN-рейку с фиксацией упрощает монтаж и демонтаж аппарата; Наличие двойного одновременного подключения шины и проводника значительно расширяет диапазон возможных схемных решений; Универсальная головка усиленного винта клеммного зажима позволяет использовать как крестовую, так и шлицевую отвертку - это обеспечивает необходимое усилие при затяжке; Может устанавливаться в любом положении без изменения номинальных характеристик; Подвод питающей линии может производиться как через верхние, так и через нижние клеммы, без нарушения работоспособности; На лицевой панели реализован механический индикатор положения контактов (включено/отключено); Эргономичная рукоятка управления, исключающая соскальзывание пальцев; Клеммные зажимы автомата промаркированы, что позволяет избежать ошибок при монтаже; Ширина модуля составляет 17,5 мм - это позволяет устанавливать автоматы в щитки, рассчитанные на ширину модуля до 18 мм; Наличие шести заклепок позволяет усилить конструкцию аппарата и предотвратить деформацию корпуса при затягивании клеммных винтов; Контактные группы снабжены серебряными вставками для увеличения срока службы контактов посредством увеличения износоустойчивости - это уменьшает переходное сопротивление и тепловые потери; Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта; Геометрия боковых поверхностей изделия разработана для улучшения теплового режима работы; Конструкция клеммных зажимов позволяет исключить случайное прикосновение к токоведущим частям; Подробная инструкция по монтажу и эксплуатации позволяет легко монтировать автомат даже начинающему монтажнику; Конструкция выключателя предусматривает два типа защиты от перегрузки и короткого замыкания, что существенно повышает защищенность распределительных и групповых цепей; Антипригарная пластина защищает корпус аппарата от прогорания при коротких замыканиях; Возможность пломбирования для защиты от несанкционированного доступа (заглушка поставляется отдельно); Класс токоограничения - 3 ограничивает ток короткого замыкания в пределах 1/3 полупериода;
